第 2 部 功能详细编 第 9 章 设备运行信息 9-49 9-5 数据 9-5-1 设置各吸嘴运行信息 请参见“9-4-2-3 各吸嘴运行信息次数/级别的设置” 。 9-5-2 设置各贴片头运行信息 请参见“9-4-3-3 各贴片头运行信息次数/级别的设置” 。 9-5-3 重新设置 与 9-4 中各画面中的“重新设置”按钮具有同样的功能。
第 2 部 功能详细编 第 9 章 设备运行信息
(2) “重新设置”按钮
点击“重新设置”按钮，或点击下拉菜单中的“数据”、“重新设置”后，显示如

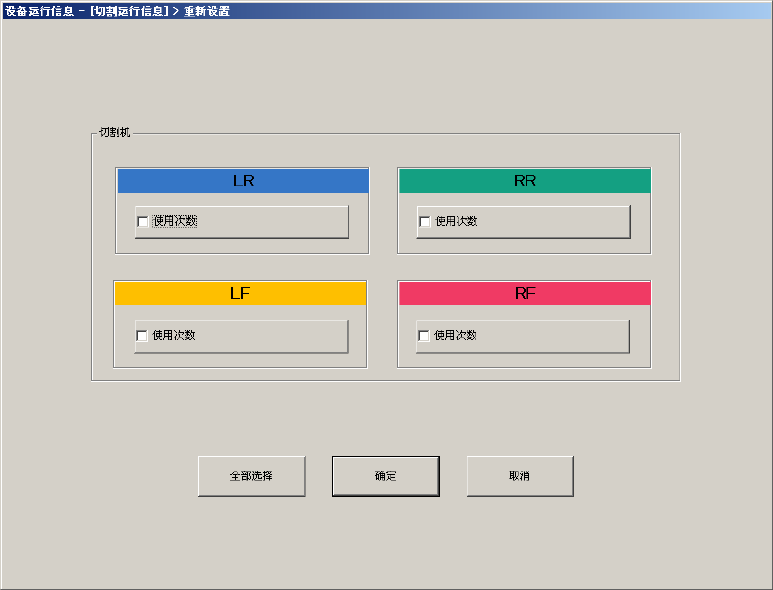

图9-4-18-2 切割运行信息重新设置画面
・
按“全部选择”按钮，可选择所有的复选框。
・
点击需要重新设置的项目复选框，按“确定”按钮后，可显示“询问信息”画面（参见
图 9-4-4-3 重新设置询问信息），点击“确定”后，对象项目都将被重新设置，并关闭
画面。
・
点击“取消”按钮，则数据不被重新设置，画面仍显示原来的数据。
9-48
第 2 部 功能详细编 第 9 章 设备运行信息
9-49
9-5 数据
9-5-1 设置各吸嘴运行信息
请参见“9-4-2-3 各吸嘴运行信息次数/级别的设置”。
9-5-2 设置各贴片头运行信息
请参见“9-4-3-3 各贴片头运行信息次数/级别的设置”。
9-5-3 重新设置
与 9-4 中各画面中的“重新设置”按钮具有同样的功能。
第2部 功能详细编 第10章 自动校准
第 10 章 自动校准
10-1 概要
使用自动校准功能，可对机器的部分MS参数进行变更。
>> 如果设置错误，有可能出现误动作。
>> 要进行设
置时，请与本公司商量后再操作。
>> 接通电源后要立即执行自动校准时，需先预热 15 分钟以上。
注意
自动校准的设置项目见下表。
表
10-1-1 自动校准项目
No. 自动校准组 设置内容
1 激光／传感器高度 从基板表面看的激光传感器高度
2 吸嘴旋转中心 激光传感器确定的吸嘴旋转中心
3 Head 偏移量
各贴片头相对于 OCC 的安装位置
与激光校准主体安装的角度
4 真空校准 真空校准值
※ 在取得偏移量的操作中需要使用夹具时，应在执行菜单时，把夹具移到方便安装的位置
(等待位置)上。请按照提示信息小心地操作。
对在“机器设置＞使用单元＞标准使用单元”的“贴片头”未选中
的贴片头，不能进行计测、测量。按钮为无效状态。
注意
警告
打开画面时，轴会移动。打开画面之前，请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
10-1
