FX-3_InstructionManual_Rev06_C.pdf - 第209页

第 1 部基本编第 2 章生产 (2)吸取信息显示、编辑在列表中选择的吸取的信息。表 2-11-2-4-2 吸取信息项目内容用户级别元件名显示吸取的元件的名称。 - 包装显示元件的包装。 - 供应角度输入元件的供应角度。程序员供应显示供料器台架。 - 供料器类型显示供料器种類。 - 号显示吸取号。 - 通道元件种类为管状时，显示通道号码。 - 吸着坐标 X 显示吸取位置的 X 坐标。 - 吸着坐标 Y…

第 1 部基本编第 2 章生产

2-11-2-4 吸取数据

选择画面上部的“吸取数据”标签。

图 2-11-2-4-1 编辑数据(吸取数据)画面

(1)列

显示吸取数据列表。

表 2-11-2-4-1 吸取数据列表项目

表

项目内容

元件名显示吸取的元件名称。

包装显示吸取元件的包装形态。

供应位置显示吸取元件的供应位置。

2-96

第 1 部基本编第 2 章生产

(2)吸取信息

显示、编辑在列表中选择的吸取的信息。

表 2-11-2-4-2 吸取信息

项目内容用户级别

元件名显示吸取的元件的名称。 -

包装显示元件的包装。 -

供应角度输入元件的供应角度。程序员

供应显示供料器台架。 -

供料器类型显示供料器种類。 -

号显示吸取号。 -

通道元件种类为管状时，显示通道号码。 -

吸着坐标 X 显示吸取位置的 X 坐标。 -

吸着坐标 Y 显示吸取位置的 Y 坐标。 -

吸着坐标 Z 显示吸取位置的 Z 坐标。 -

使用选择进行生产时，是否从该位置吸取元件。 -

2-97

第 1 部基本编第 2 章生产

2-11-2-5 变更生产中的元件数据

生产时，从重试列表停止对话框中选择[数据变更]按钮来显示。

重试列表对话框中选择的元件数据可以变更。

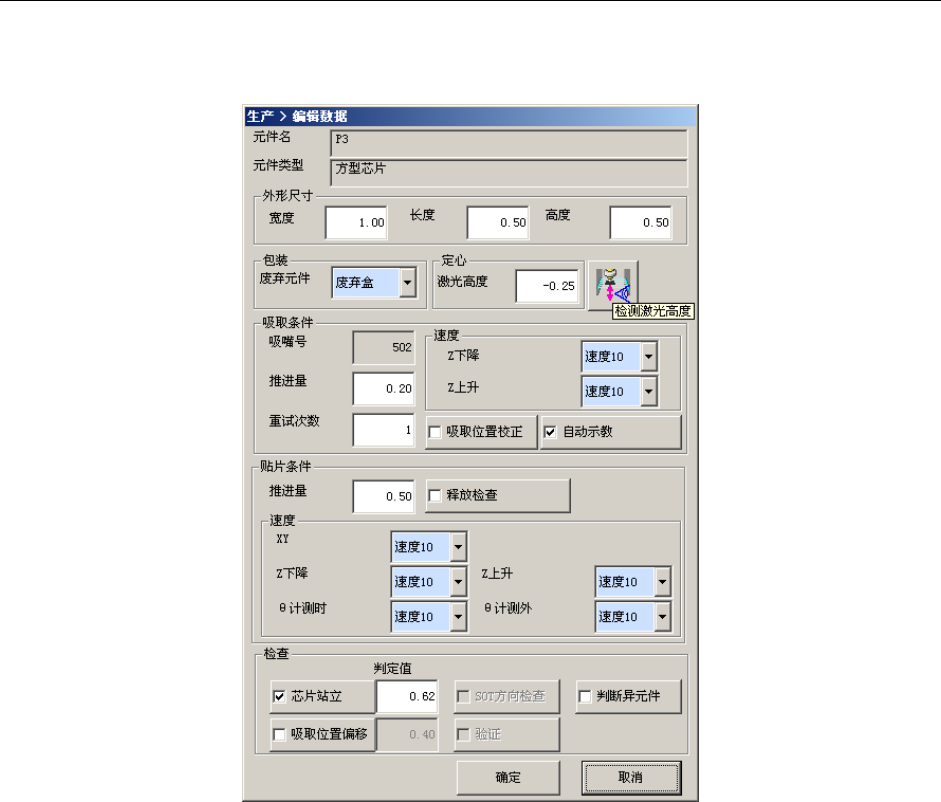

图 2-11-2-5-1 变更生产中的元件数据画面

(1) 元件名

显示元件的名称。

(2) 元件种类

显示元件的种类。

2-98
