第2部 功能详细编 第12章 选项元件
12-39
12-8-2-3 用HOD启动示教时，在触摸屏上不能操作的按钮
用 HOD 启动示教时，要使用 HOD 的各种键进行操作。
（关于 HOD 的各种键，请参见「12-8-1-1 装置」。）
用前／后识别色圈住的画面按钮，不能在触摸屏上进行操作。

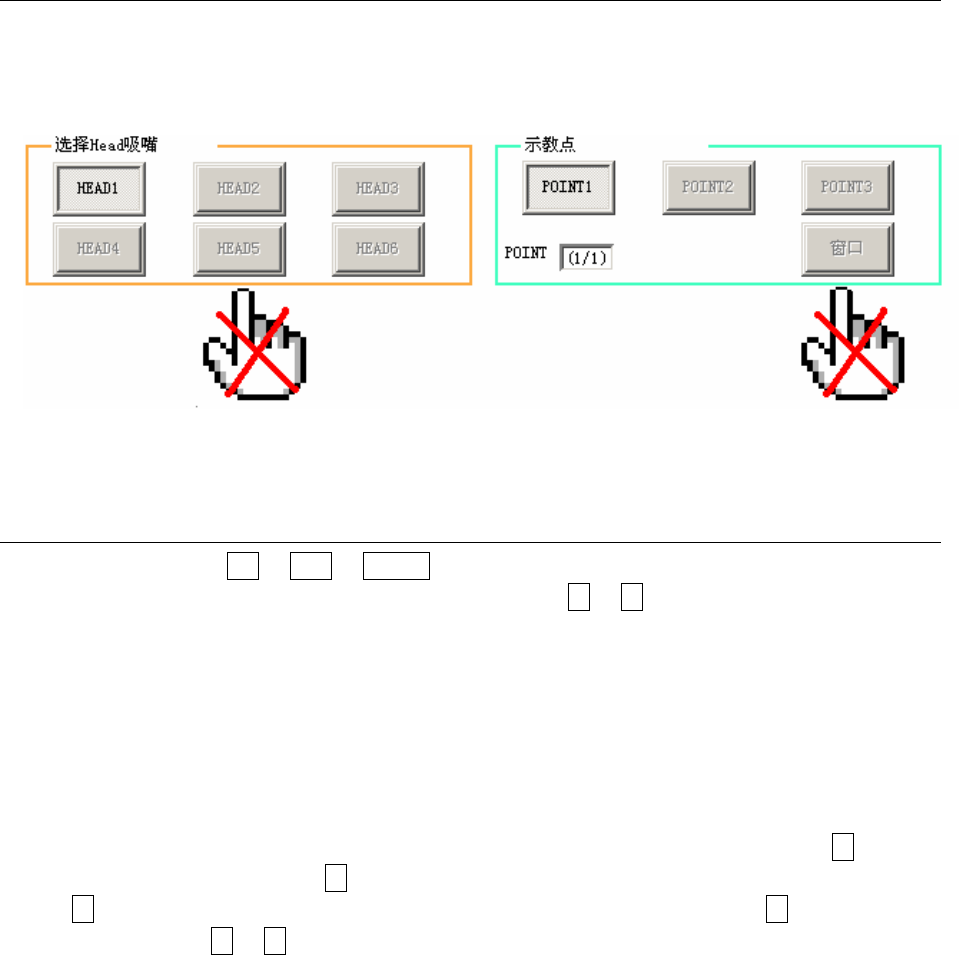

图 12-8-2-3-1 前／后识别色
12-8-2-4 装置选择
① 用装置选择键从 HMS 、HEAD 、CAMERA 中选择示教时要使用的装置。
液晶屏上会显示出「LF LR RF RR」，请用功能键(F1 ～F4 )进行选择。
◇选择了 HEAD 时
液晶屏上会显示子装置。
选择了 LF 时，液晶屏上会显示「LF1 LF2 LF3 LF4」。选择了 LR、RF、RR 时也同样会在
液晶屏上显示「LR1 LR2 LR3 LR4」等。
这时，No.键 及 装置名称键 会变为有効状态。
No.键 要在示教 Z、θ时使用。
用装置名称键切换装置。在液晶屏上显示「LF1 LF2 LF3 LF4」的状态下，按
▼键时显示
会切换成「LF5 LF6」。再按▼键时显示会切换成下一候补装置「LR1 LR2 LR3 LR4」。继续
按▼键，可选择支撑台或坏板标记读入器。要返回到前面的候补装置时，请按▲键。
请用功能键(F1 ～F4))确定装置。
第2部 功能详细编 第12章 选项元件
12-40
12-8-2-5 坐标示教
本节将说明坐标示教的基本操作方法。
＜步骤＞
① 将光标移动到想要示教的数据位置。

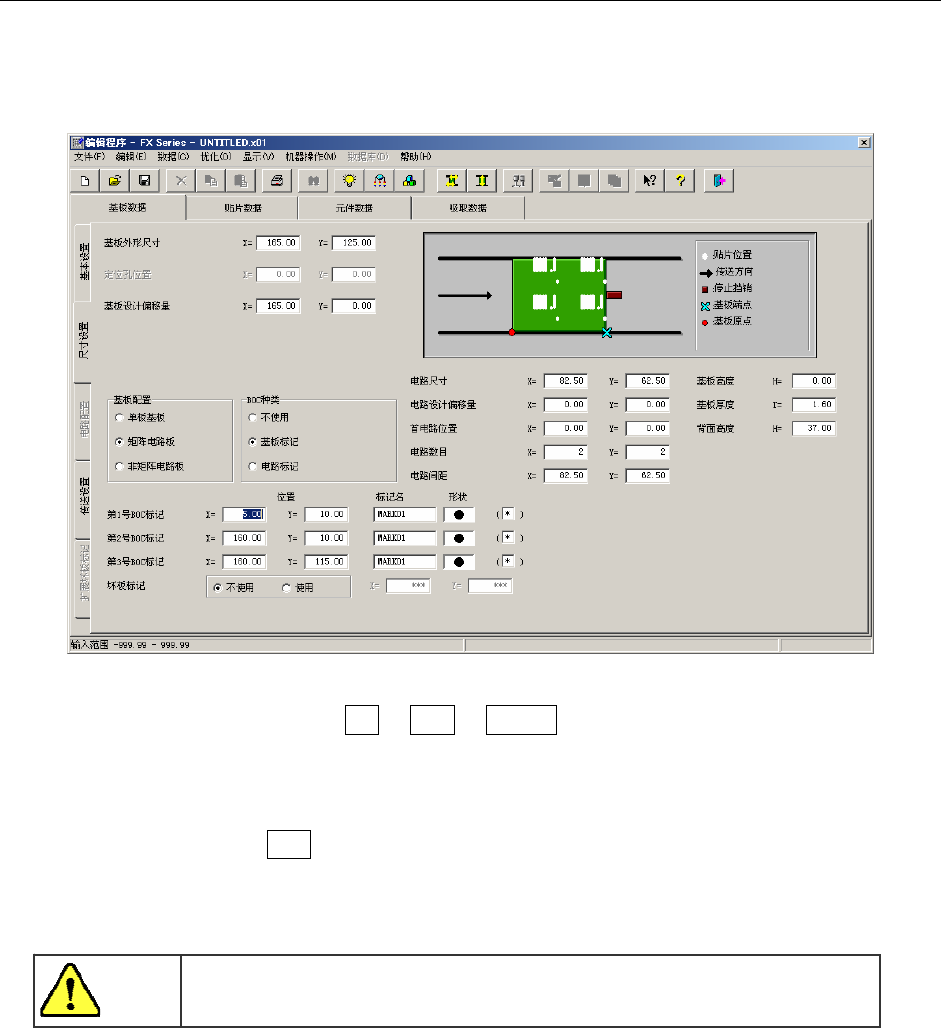

图 12-8-2-5-1 坐标示教位置
② 请用 HOD 装置选择键从 HMS 、HEAD 、CAMERA 中选择示教时要使用的装置。
但是选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先输入有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
如果装置选择了 HEAD，而吸嘴与示教时所要使用的吸嘴不同时，则应更换吸嘴。
此时，HOD 上的液晶屏会显示装置名称，可确认要以哪种装置进行示教。
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
第2部 功能详细编 第12章 选项元件
12-41
③ 请边看主机液晶屏的叠加画面，边按移动键，将十字线的交叉点对准坐标中心。

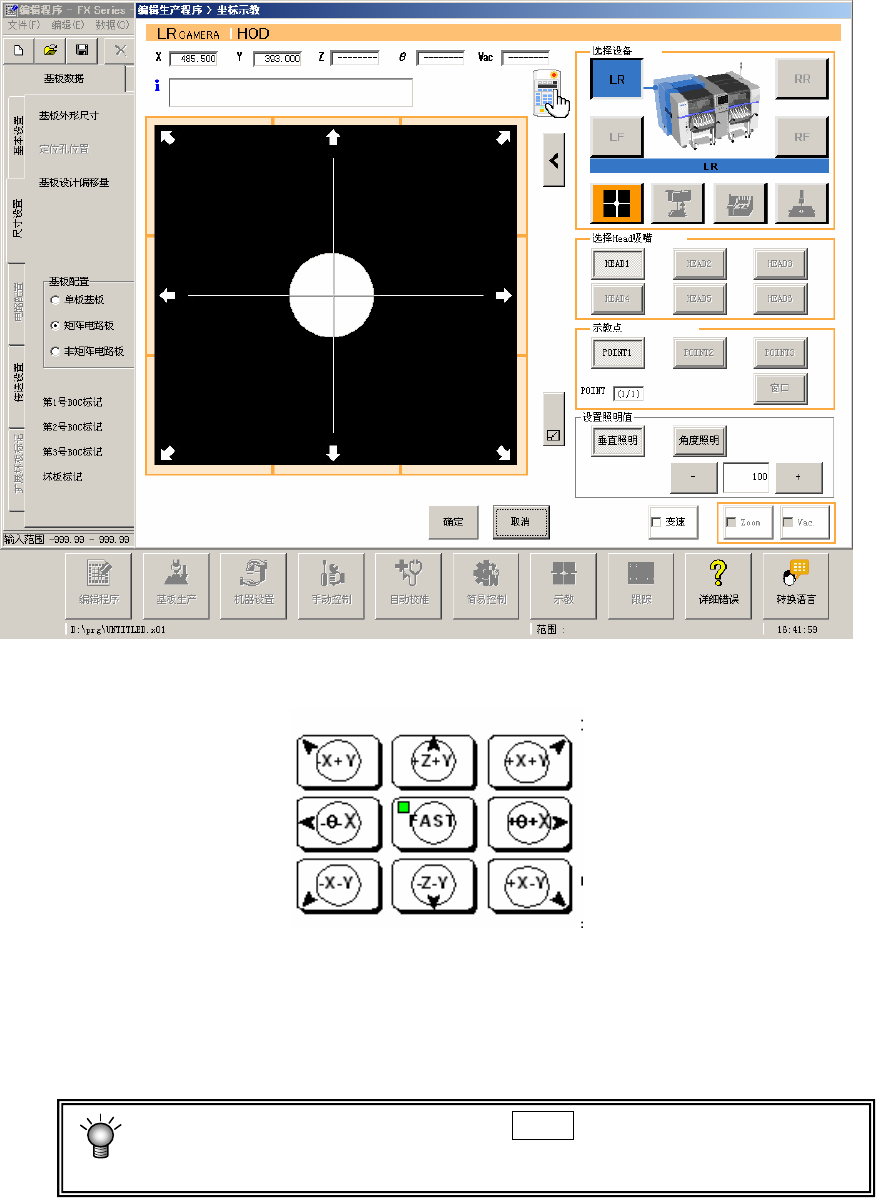

图 12-8-2-5-2 主机液晶屏的叠加画面
图 12-8-2-5-3 HOD 移动键
此时，根据装置的移动，画面上显示的数值(坐标值等)将发生变化。
此外，移动的装置到达移动界限时，会发出报错声，通知操作人员无法再移动。
每按 1 次移动键，可移动 0.01mm，选择 FAST 时，每按 1 次移动键，可移动
0.025mm。如按住不放则可持续移动。也可在画面上以数值确认移动状态。
