第1部基本编第4章制作生产程序

4-97

(2) 吸取数据

对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定

执行优化。

1)分配（自动选择）状态项：已指定供料器分配的执行既定分配，只对“自动选择”分配的

供料器执行优化。

2)全部分配：忽略已指定的供料器分配，全部执行优化。

执行过一次优化后，该优化结果将被反映到吸取数据中。此后，需要编辑数据，从头

开始执行优化时，请选择“全部分配”；只需进行部分变更和追加时，请选择“分配（自

动选择）状态项”。

第1部基本编第4章制作生产程序

4-98

4-4-1-3-2 区域选项

指定配置供料器的区域。

可将所有的供料器只配置在前面或后面。

可预先在统一更换台上把供料器安装好，可为下面的生产缩短准备时间。

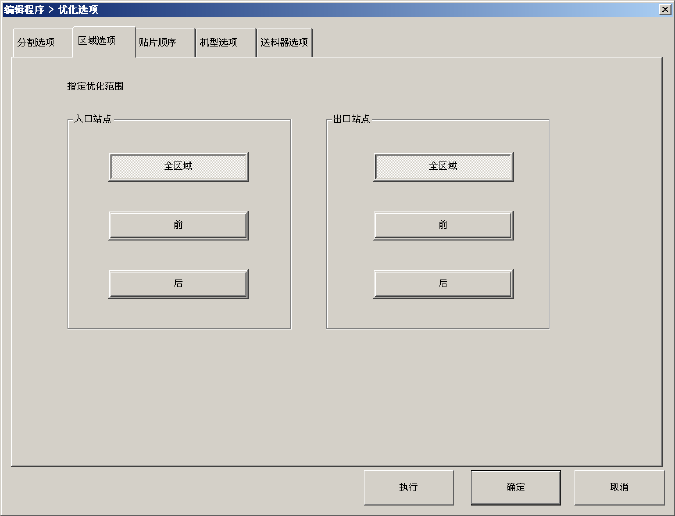

图4-4-1-3-2-1 优化区域选项

设置要配置供料器的区域。

供料器可全配置在前面、或全部在后面。

将供料器预先安装在统一更换台上、做好准备工作，可以缩短至下次生产开始的时间。

（1）左站点

1）两侧：以左侧站点所有区域的供料器台架为对象配置供料器。

2）前：以左前侧的供料器台架为对象配置供料器。

3）后：以左后侧的供料器台架为对象配置供料器。

（2）右站点

1）两侧：以右侧站点所有区域的供料器台架为对象配置供料器。

2）前：以右前侧的供料器台架为对象配置供料器。

3）后：以右后侧的供料器台架为对象配置供料器。

第1部基本编第4章制作生产程序

4-99

4-4-1-3-3 贴片顺序

图4-4-1-3-3-1 优化贴片顺序选项

指定贴片数据的排列顺序，是维持输入顺序分配，还是换为优化顺序分配。

(1)输入顺序

设置按优化分割生成的站点形式贴片数据的顺序。

数据顺序可从如下选择：

1）生产程序输入顺分配：不改变贴片数据的排列顺序。

2）优化顺分配：将贴片数据的排列顺序改为优化顺序。

从菜单栏上选择“优化/分割贴片数据”后，优化后的贴片顺序可以浏览。

（在此画面中不能进行编辑。）

注意

“优化顺分配”是在贴片数据画面上对已经优化的数据进行编辑的

功能。但执行优化后，原来按输入顺序的数据将被删除。因此，
