第1部 基本编 第4章 制作生产程序
h)测量错误
因某种原因在测量中发生错误时，显示如下提示信息。选择“是”，可转入单独测量模式。
图 4-5-4-2-3-14 连续测量错误
4) 结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
图 4-5-4-2-3-15 结束连续测量
4-196
第1部 基本编 第4章 制作生产程序
4-5-4-3 检查
使用速度检查功能，进行模拟生产，检查在各种运行中的 XY
θ
偏差值。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-3-1 确认速度
本项功能为：通过模拟动作对元件的吸取、识别、贴片时的 XY
θ
偏移量进行检查，以判断生产程
序的速度是否适宜。

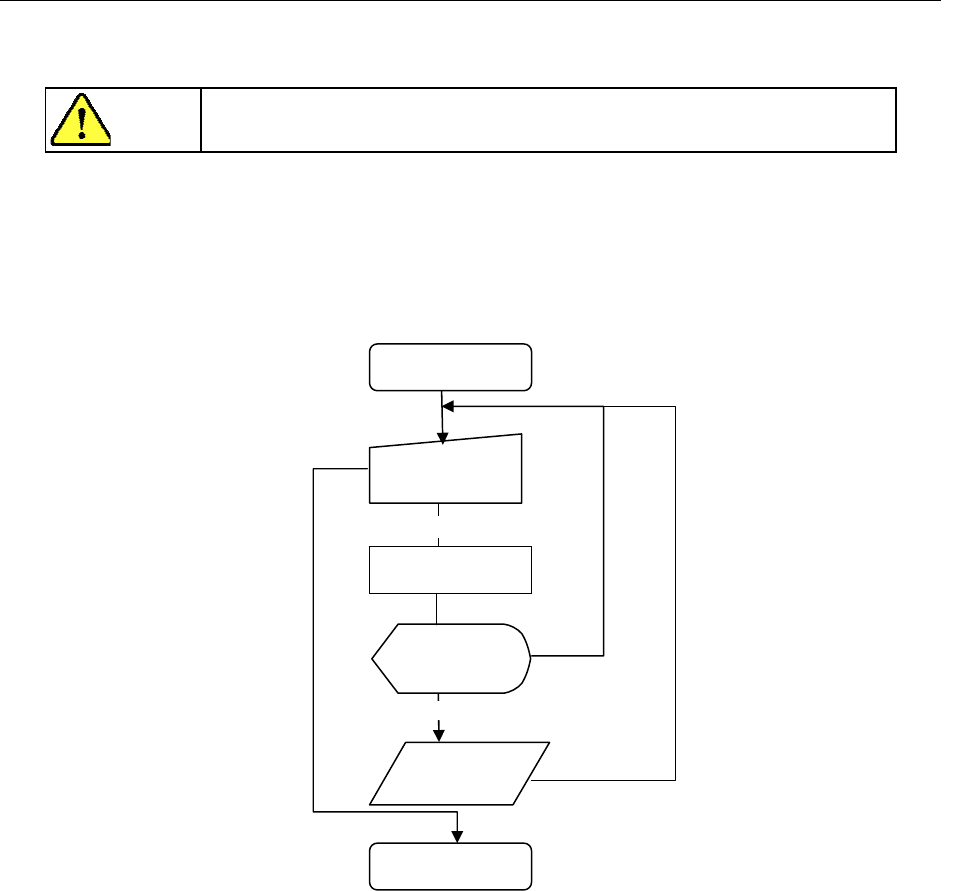

确认速度功能流程概要，请见下图。
确认速度开始
设定条件
（
对话框
）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
图 4-5-4-3-1-1 确认速度检查流程图
(1) 确认速度的操作方法
确认速度操作概要
• 从菜单中选择 [确认速度] ，显示[确认速度] 画面。
• 在[确认速度] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮，开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F8] 键）时：将该检查结果输入到元件数据里，并
返回确认速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[确认速度]画
面。
• 在确认速度画面上，可以用“前代替元件”（[F5]键）、“后代替元件”（[F6]键）向替
代元件移动。
4-197
第1部 基本编 第4章 制作生产程序
设置确认速度的条件
从菜单上选择“确认速度”后，会显示如下的设置确认速度对话框。
图 4-5-4-3-1-2 设置确认速度条件
1) 检查元件
显示要检查元件的内容。
4-198
