第2部 功能详细编 第1 0章 自动校准 (2) 测量自然破坏状况 按下[确认]按钮， 则设定贴片头移动到真空校准上， 对自然破坏状况进行 3 次测量。 ・ 显示第 2 次和第 3 次的平均值。 ・ 测量后所显示的压力值图表为第 3 次的数据。 图 10-2-4-1-3 自然破坏状况测量结果对话框 图 10-2-4-1-4 操作指示（加压破坏状况） 10-17
第2部 功能详细编 第10章 自动校准
10-2-4-1 设置方法
准备结束后一边按下[确认]按钮、一边按[操作]显示的指示进行操作，自动获得值。
到设置结束为止的动作参见下列（１）～（５）说明。
(1) 测量真空到达状况
按下[确认]按钮后，设置贴片头移动到真空校准上，对真空到达状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后显示的压力值的图表是第 3 次的数据。

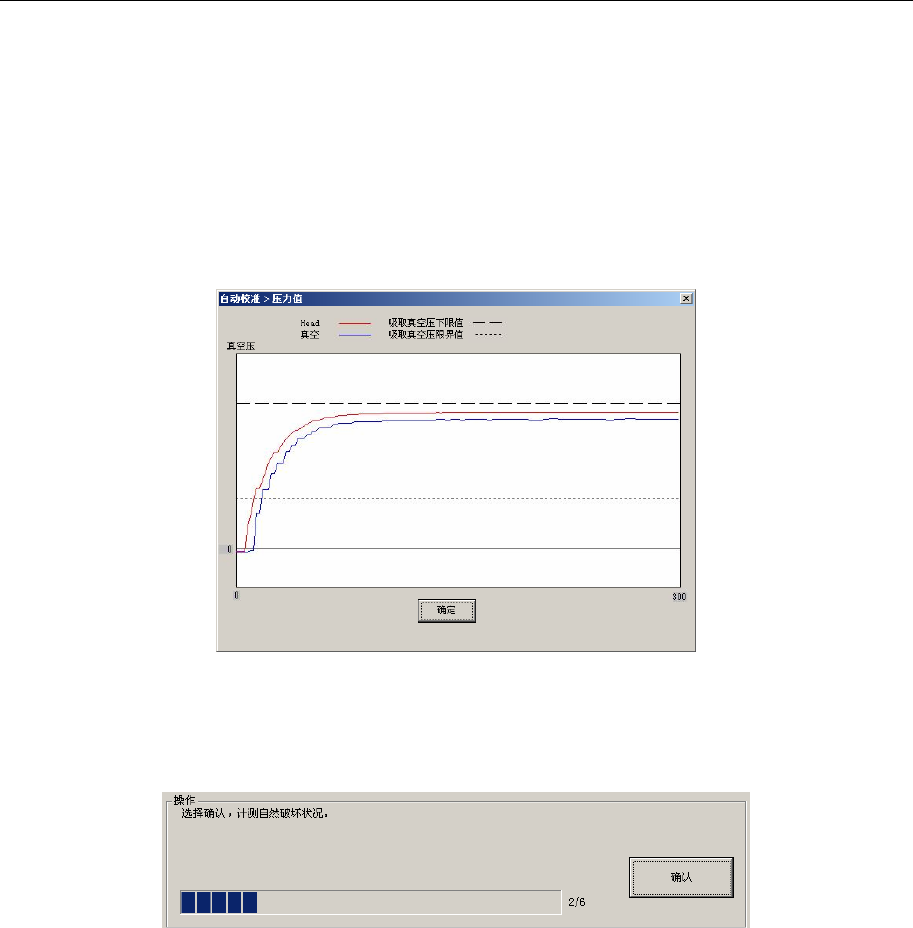

图 10-2-4-1-1 真空到达状况测量结果对话框
图 10-2-4-1-2 操作指示（自然破坏状况）
10-16
第2部 功能详细编 第10章 自动校准
(2) 测量自然破坏状况
按下[确认]按钮，则设定贴片头移动到真空校准上，对自然破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。

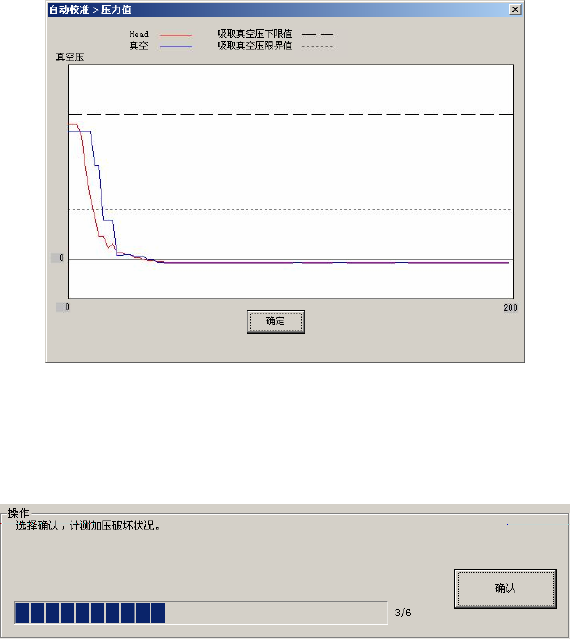

图 10-2-4-1-3 自然破坏状况测量结果对话框
图 10-2-4-1-4 操作指示（加压破坏状况）
10-17
第2部 功能详细编 第10章 自动校准
(3) 测量加压破坏状况
按下[确认]按钮，则设定贴片头移动到真空校准上，对加压破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。

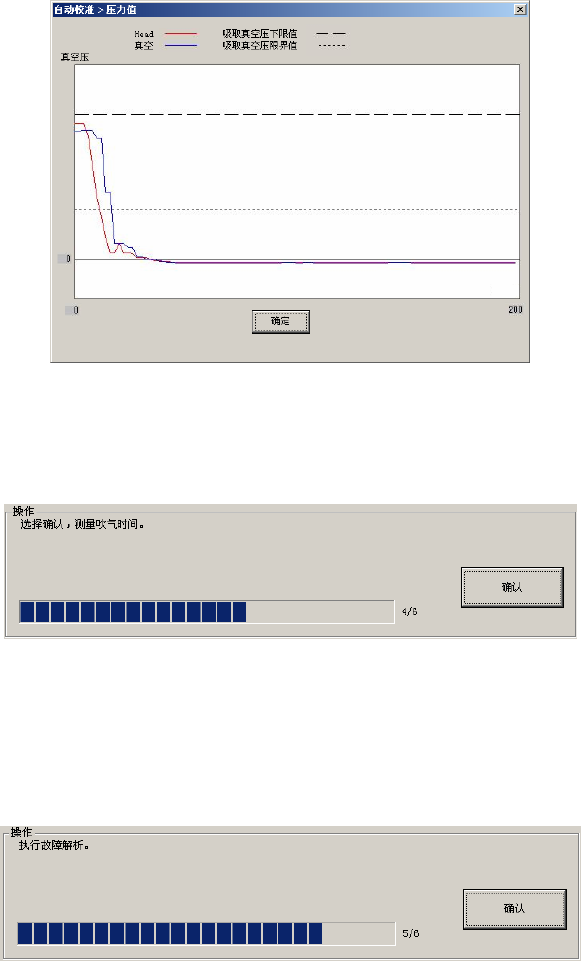

图 10-2-4-1-5 加压破坏状况测量结果对话框
图 10-2-4-1-6 操作指示（吹气时间）
(4) 测量吹气时间
按下[确认]按钮测量吹气时间。
图 10-2-4-1-7 操作指示（故障解析）
10-18
