第2部 功能详细编 第12章 选项元件
12-15
12-5 IC回收带的操作
12-5-1 规格
(1) 适用元件
种类 ：QFP，SOP,PLCC等)
尺寸 ：10～50mm，1.0～6.0mm
(2) IC 的回收数量
5个～19个(因IC的尺寸大小而异)
(3) 回收带的传送量
15～55mm(以5mm为单位)(根据使用的IC最大尺寸，手动安装旋转开关)
(4) 皮带
使用防止静电的皮带 宽5mm
12-5-2 构成与各部分的名称
・机械台架用
图 12-5-1 机械台架用 IC 回收带
① 元件探测传感器
② 停止传感器
③ IC 尺寸设置用旋转开关
④ 复位开关
⑤ 电源接口
⑥ 警告信号接口
⑤
④
①
②
③
⑥
第2部 功能详细编 第12章 选项元件
12-16
・
电动台架用

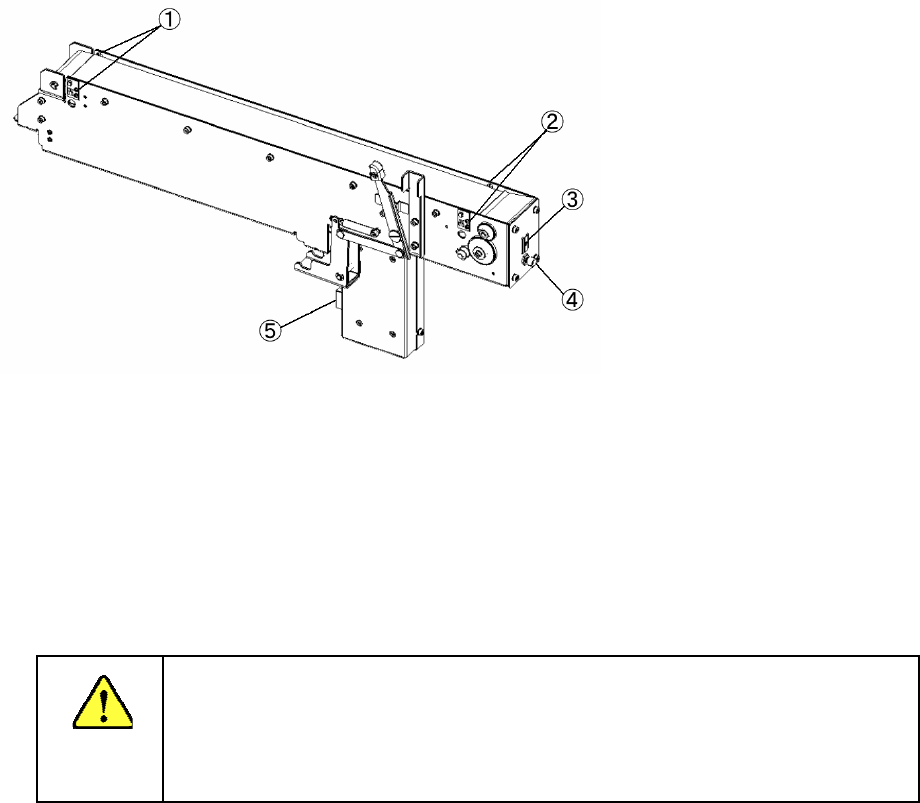

电动台架用ＩＣ回收带
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从贴片头放到“元件探测传感器①”部分的元件，按照“旋转开关③”设定的间距被依次
传送。
如果回收带上堆满元件，当“传感器②”检测到元件后，主机将处于暂停状态，显示器上
将显示该信息。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打开安
全护罩进行回收。
· 要在供料器台上安装着 IC 回收带的状态下回收元件时，请一边与其他工作人
员确认、一边进行作业。
① 元件探测传感器
② 停止传感器
③ IC 尺寸设置用旋转开关
④ 复位开关
⑤ 警告信号接口
第2部 功能详细编 第12章 选项元件
12-17
12-5-3 安装与拆卸
・
机械台架用
(1) 将“IC 回收带①”的底面放置在“供料器台架②”上。
(2) 滑动“IC 回收带①”，将 IC 回收带前面的“定位销⑤”对准“安装板③”的定位销孔。
(3) 将“锁定支架⑦”对准“锁定轴⑥”的 V 型槽后推入，直至顶住“安装板③”。
然后将IC回收带的“电源插头⑧”插入主体的“插头⑨”上，将“警报ALARM信号插头⑩”插
入中继电缆上。
(4) 拆卸时，一边拉“锁定支架⑦”的拉杆，一边向后拉“IC 回收带①”，然后放开。

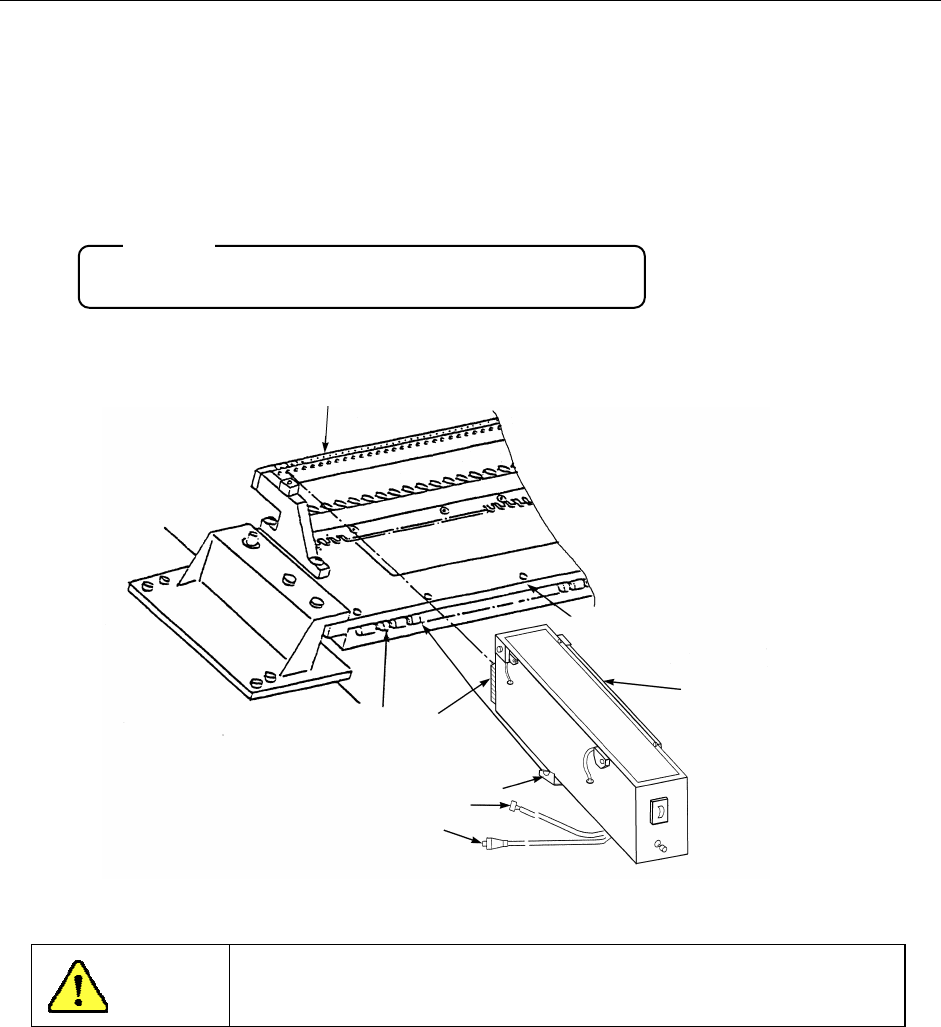

图 12-5-2 安装与拆卸说明图
注意
为了防止伤及人身或装置，请在确认主机已安全停止后，再打开安全护
罩进行作业。
请确认 IC 回收带是否悬浮或倾斜。
注意：
①
②
③
⑤
⑥
⑦
⑧
⑩
