第 1 部 基本编 第 2 章 生产
(2)继续生产
在入口站点、出口站点分别显示
1)是否使用继续生产文件（继续数据）
选择是否进行继续生产。没有继续生产文件时则没有选项。
表 2-14-2-2-1 是否继续生产
项目 内容
运行 运行继续生产
不运行
不运行继续生产。从显示的重新开始位置开始新的生产。
但如果电路号和贴片号中至少一项为 0 时，则将从这个站点的最初的贴片
开始。
2)重新开始位置
显示开始生产的贴片位置。
表 2-14-2-2-2 重新开始位置
项目 内容
电路号 显示开始生产的电路号以及它的最大值。
贴片号 显示开始生产的贴片号以及它的最大值。
2-168
第 1 部 基本编 第 2 章 生产
(3)生产开始前处理
1)重夹/搬入基板
选择是将传送通道的基板重夹、还是搬入基板。
在入口站台和出口站台分别显示。
表 2-14-2-2-3 生产开始前的处理
项目 内容
重夹 夹紧传送通道上的基板。生产开始时不搬入基板。
搬入基板 将传送通道上的基板搬出，生产开始时搬入基板。
1.“不搬出基板继续生产”的“重夹”基板生产，是在生产再开始前已
经读入生产文件、关闭生产画面的情况下进行的，因为对生产中断时
传送通道状态不明，因而可能出现缺件或误贴片。
2. 执行“不搬出基板继续生产”时，若基板尺寸过大、过重，重夹则
有可能失败。
注意
●因有传送通道上有无基板、生产中断时传送通道信息状况已知和未知等情况，对话框的生产
动作的选择有时为不可选择的状态。
表 2-14-2-2-4 选择一览表
生产动作的选择
继续生产
传送通道上
的基板
生产中断时
传送通道信息
搬入基板 重夹
有基板 不可选择 可选择
没有基板 － －
有基板
没有信息 可选择 可选择
有基板 可选择 可选择
没有基板 － －
进行
没有基板
没有信息 可选择 可选择
有基板 可选择 可选择
没有基板 － －
有基板
没有信息 可选择 可选择
有基板 可选择 不可选择(注)
没有基板 － －
不进行
没有基板
没有信息 可选择 可选择
有基板 不可选择 可选择
没有基板 可选择 不可选择(注)
有基板
没有信息 可选择 可选择
有基板 可选择 可选择
没有基板 可选择 不可选择(注)
没有继续生产
文件时
没有基板
没有信息 可选择 可选择
(注)新生产时为“不可选择”，重新开始生产时变为“可选择”。
2-169
第 1 部 基本编 第 2 章 生产
2)传送通道的状态
显示传送通道的状态
a)停止传感器
显示传送通道上的入口和出口的停止传感器位置上有无基板。
b)基板状态（到重夹位置的[基板传送]按钮）
用图像显示各站点的停止传感器检出的传送通道上交换基板的信息。
图像的显示内容请见下一项详细说明。
可点击图像上的按钮，把在夹紧位置上游的基板移动到可夹紧基板的位置。
此时将会显示“正在安装基板”要求稍候的信息。

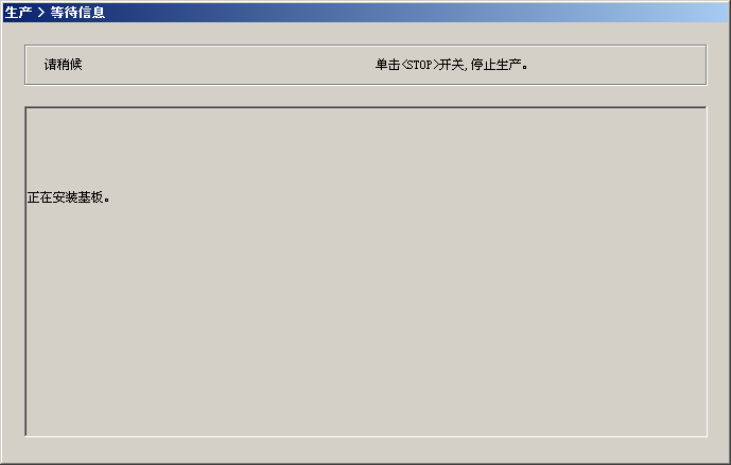

图 2-14-2-2-2 正在安装基板稍候的信息
3)轴退避
a)前侧操作时
让前侧 Head、后侧 Head 退避到后侧的 Head 等待位置。
b)后侧操作时
让前侧 Head、后侧 Head 退避到前侧的 Head 等待位置。
(4)<START>开关、<STOP>开关
按<START>开关：执行所选择的动作后，开始生产。
详细情况请参见下一项说明。
按<STOP>开关，返回生产“通过”状态。
