第 1 部 基本篇 第 3 章 维护 3-14 (3)管道系统图(统一更换台，4处通用) (4)管道系統图(切带刀、4处共通) 通向歧管 通向后侧 前侧 通向联管节 Y 切断方向
第 1 部 基本篇 第 3 章 维护
3-13

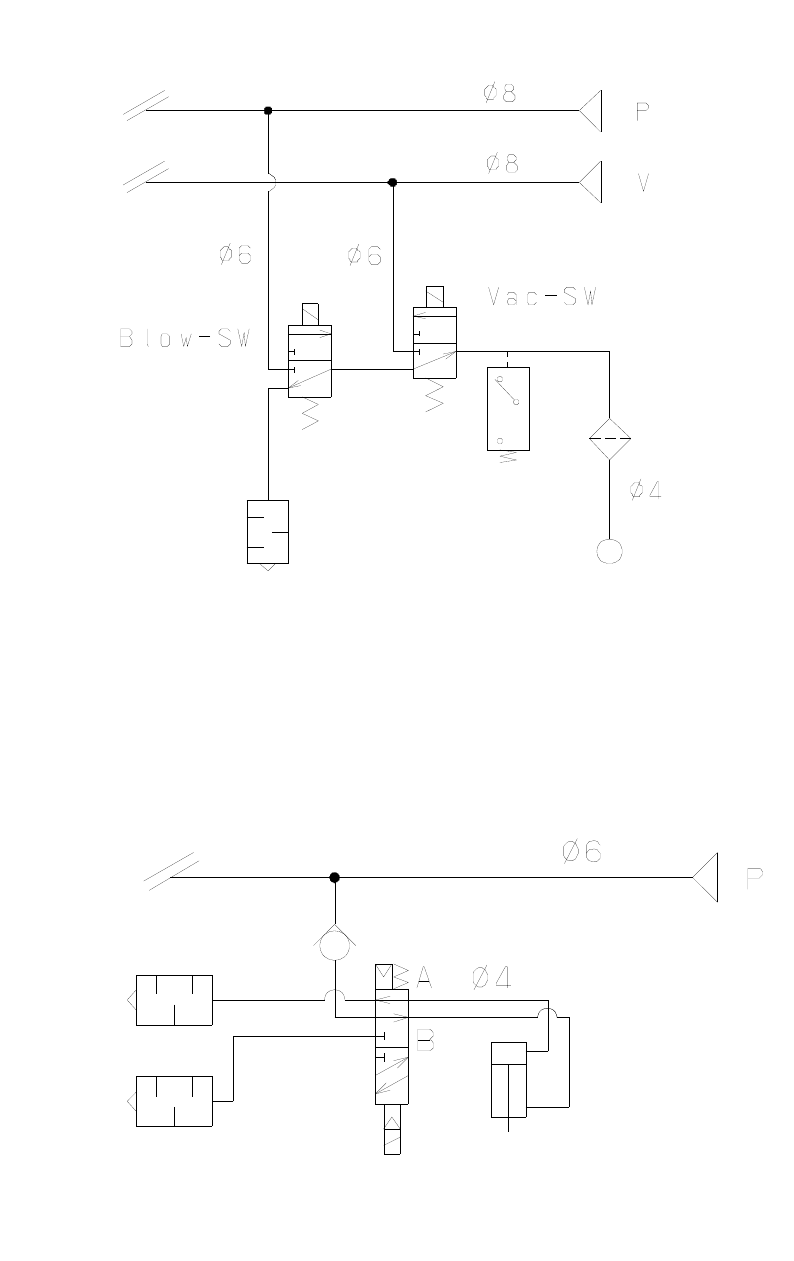

(2)管道系统图(贴片头)
)
压力传感器
过滤器
吸嘴
贴片头管道系统图(1)
气缸
贴片头管道系统图(2)
第 1 部 基本篇 第 3 章 维护
3-14

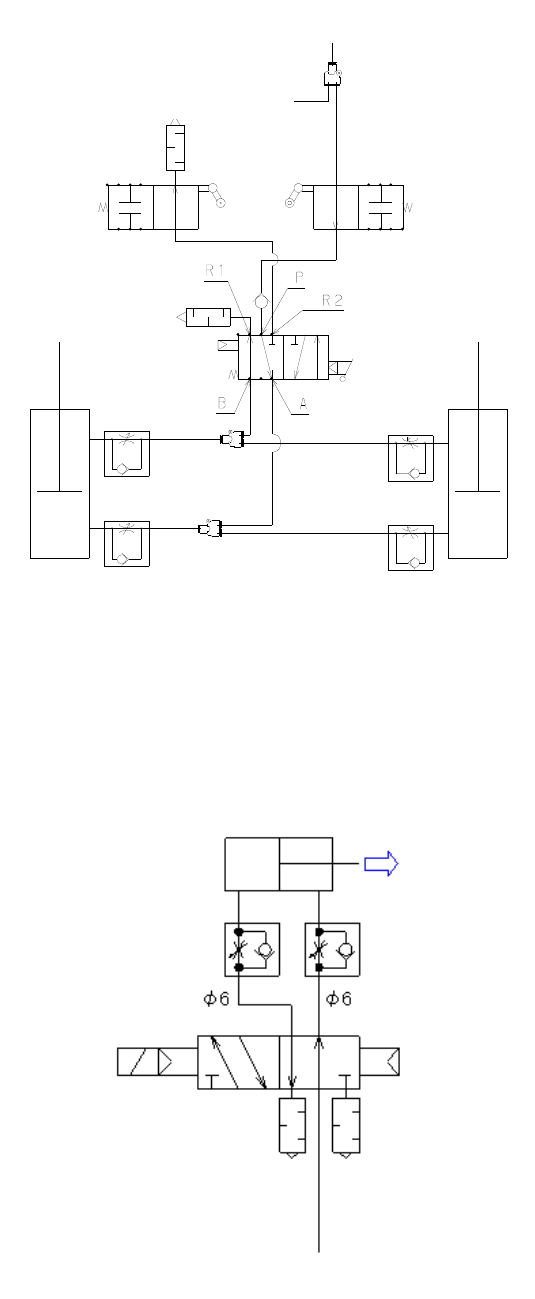

(3)管道系统图(统一更换台，4处通用)
(4)管道系統图(切带刀、4处共通)
通向歧管
通向后侧
前侧
通向联管节
Y
切断方向
第 1 部 基本篇 第 3 章 维护
3-15

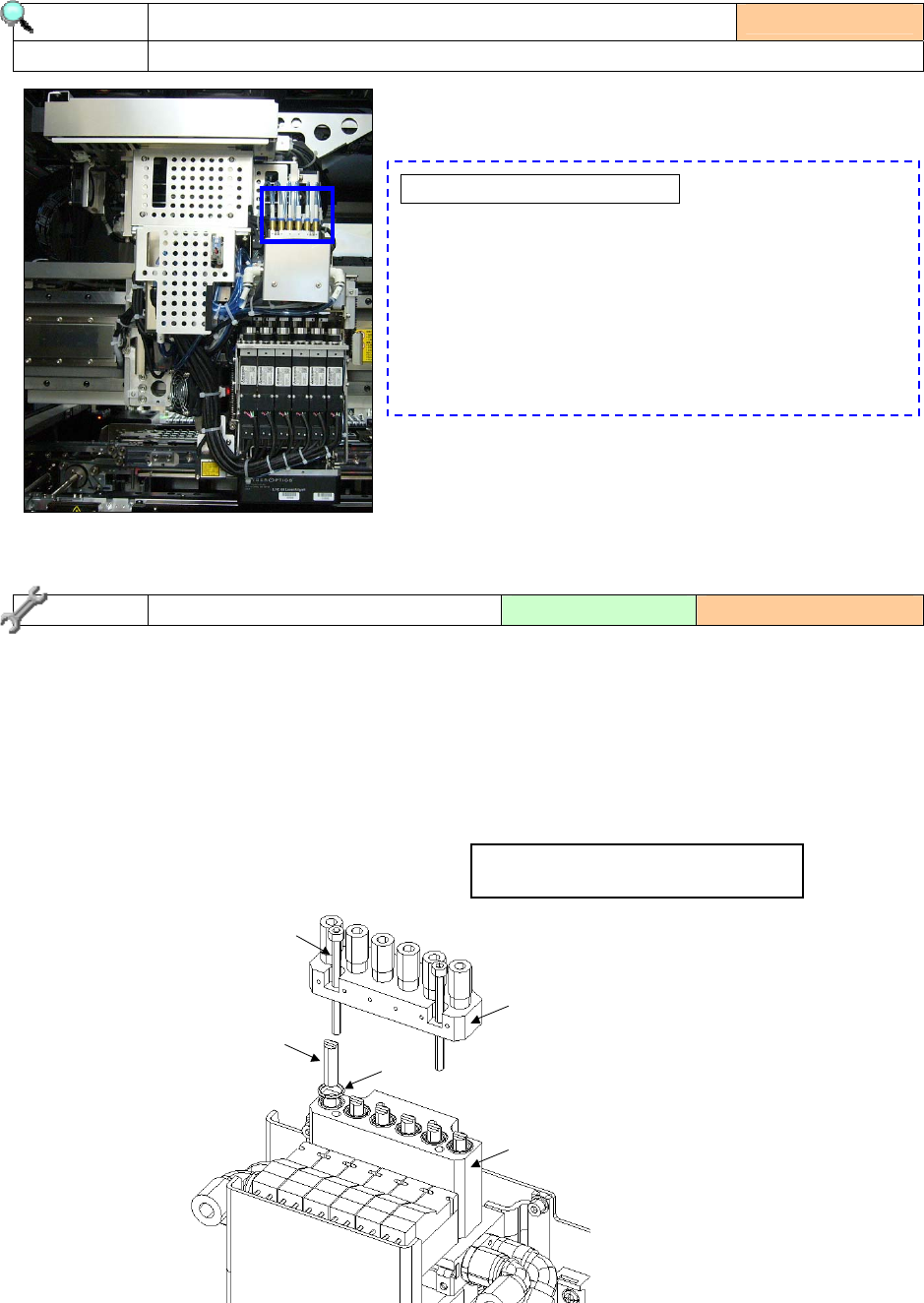

1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤器
没有脏污。
✎检查过滤器脏污的方法✎
在主画面上选择「维护」→「机器自动校准」，再
执行「设置组」→「真空校准」。（参见“10-2-4 真空校
准”）
执行结果若有问题，会显示提示，敦促更换。
2) 有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」（前后 4
｢
处）拧松，取下 过滤器箱 U
｣
①。
2)
｢｣
检查 过滤器③ 有无脏污。
3)
｢
若有脏污，请把 过滤器箱 L
｣
④ 中的「过滤器③」更换下来。
4)
｢｣
把 过滤器③ 插入「过滤器箱 L④」，要插到底，用「固定螺丝②」固定好。
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
・
3-2-6 空气过滤器（LNC60 贴片头）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6 个月
过滤器③ 货号：E3052729000
①
①
②
③
④
⑤
