第1部 基本篇 第2章 生产 2-79 No. 项目 内容 1 供应位置 显示每个供应位置。 如果是管状供料器，则在括号内显示通道号。 2 元件名 显示元件名称。 3 总吸取数（A） 吸取数 ＋ 吸取错误数 4 吸取数（B） 吸取成功的元件数。 5 贴片数（C） 贴片成功的元件数。 6 吸取错误 吸取失败的次数。 7 吸取率（B/A） 吸取成功的比例。 吸取率 = 吸取数 / （吸取数 ＋ 吸取错误数） 8 识别率（C/B） 吸取成功的…
第1部 基本篇 第2章 生产
4)生产管理信息（吸取率）
显示“各供给的吸取率（吸取率 = 吸取数/（吸取数 ＋ 吸取错误数））”。

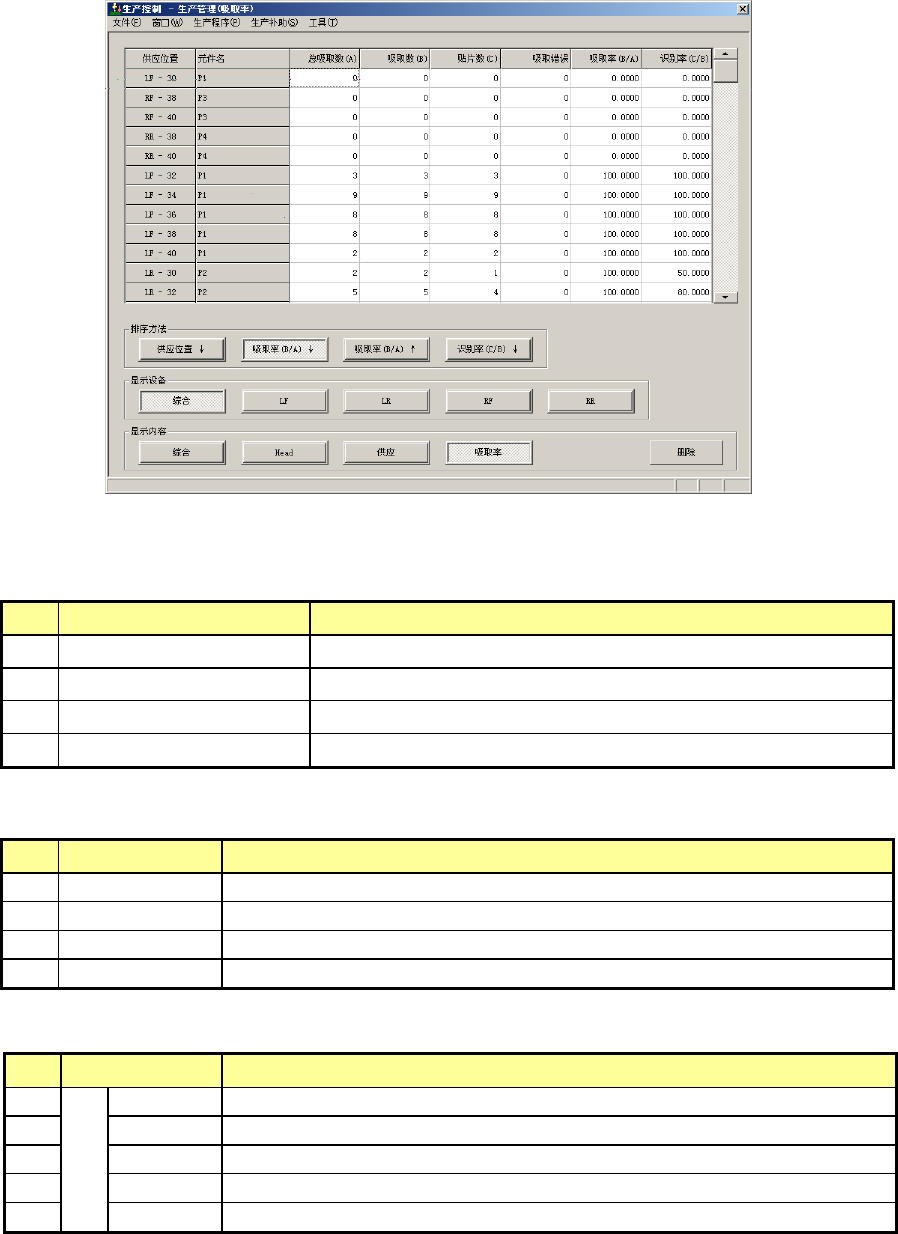

◇画面通常以“最差吸取率”顺序显示。（参见图 2-9-1-5）
图 2-9-1-5 吸取率显示画面（吸取率）最差顺序显示的示例
排序方法：选择列表排序方法。
No. 项目 内容
1 供给位置↓
按供应位置的升序显示。
2 吸取率（B/A）↓
按吸取率的最差顺序显示。
3 吸取率（B/A）↑
按吸取率的最佳顺序显示。
4 识别率（C/B）↓
按识别率的最差顺序显示。
显示设备：选择列表显示的有元件的供料器台架。
No 项目 内容
1 LF（左前） 只显示设置在 LF（左前）的元件。
2 LR（左后） 只显示设置在 LR（左后）的元件。
3 RF（右前） 只显示设置在 RF（右前）的元件。
4 RR（右后） 只显示设置在 RR（右后）的元件。
显示内容项目：变更管理信息显示的内容。
No. 项目 内容
1 综合 显示综合管理信息。
2 贴片头 显示每 1 个贴片头的生产管理信息。
3 供应 显示每 1 个供应位置的生产管理信息。
4 吸取率 显示每 1 个供应位置的吸取率排序。
5
显
示
内
容
删除 删除生产管理信息。
2-78
第1部 基本篇 第2章 生产
2-79
No. 项目 内容
1 供应位置
显示每个供应位置。
如果是管状供料器，则在括号内显示通道号。
2 元件名 显示元件名称。
3 总吸取数（A） 吸取数 ＋ 吸取错误数
4 吸取数（B） 吸取成功的元件数。
5 贴片数（C） 贴片成功的元件数。
6 吸取错误 吸取失败的次数。
7 吸取率（B/A） 吸取成功的比例。
吸取率 = 吸取数 / （吸取数 ＋ 吸取错误数）
8 识别率（C/B） 吸取成功的元件识别率。
识别率 = 贴片数 / 吸取数
●数据的更新
◆ 生产中（生产动作中）：生产中数据不更新。如按下各按钮或刷新画面，则数据被更新，
按图 2-9-1-5 的吸取率最差顺序显示。
◆ 生产暂停中：数据被自动更新，按图 2-9-1-5 的吸取率最差顺序显示。
(4) 生产管理信息的管理
1)删除

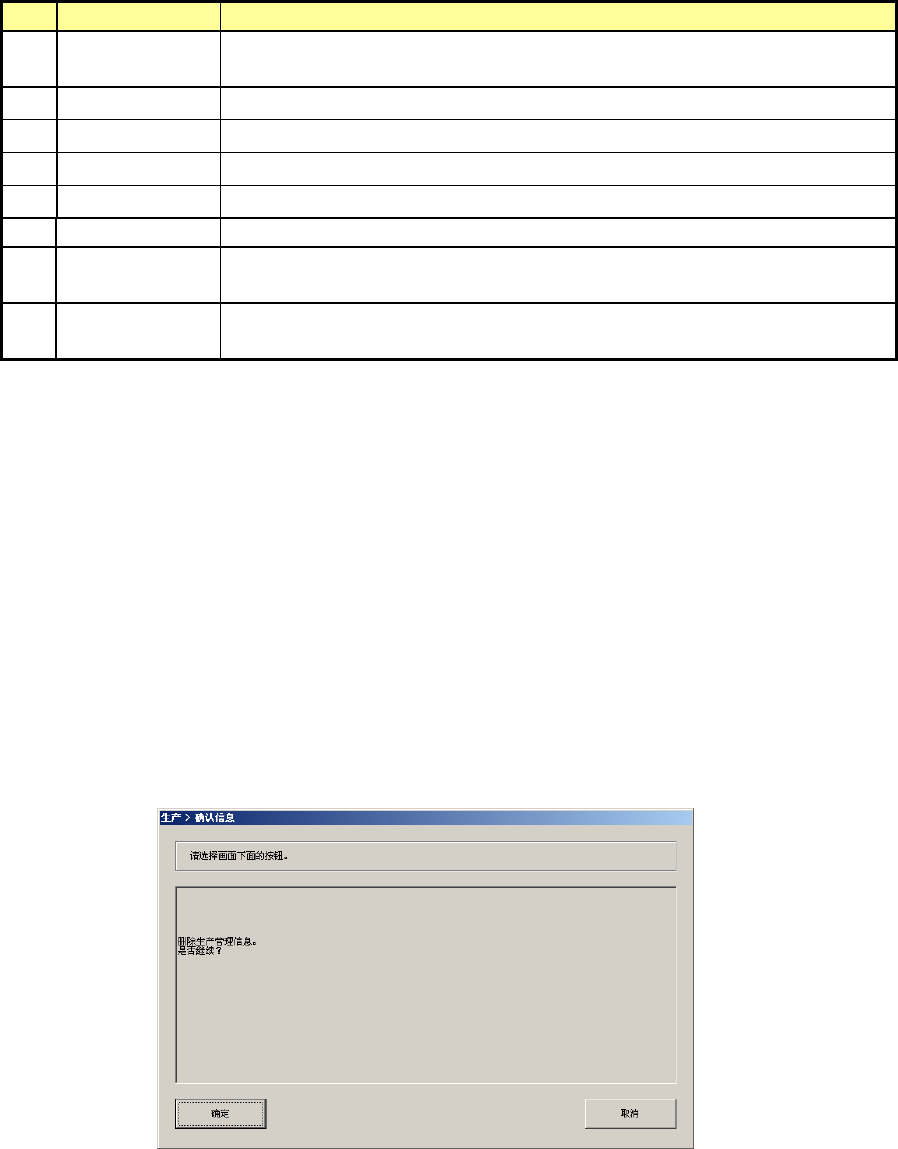

要删除生产管理信息，请选择“显示内容”中的“删除”。
显示确认删除生产条件的对话框。
按下[确定]按钮，则删除生产管理信息。
按下[取消]按钮，则不删除生产管理信息。
图 2-9-1-6 删除生产管理信息对话框
2)生产管理信息的保存
生产结束后，通过执行“文件”的“保存”、“另存为”，可以按不同文件保存生产管理信息。
另外，在生产结束时，通过在生产结束提示信息画面中保存生产程序，可以保存生产管理信息。
第 1 部 基本编 第 2 章 生产
2-10 电动式供料器确认
本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。
2-10-1 电动式供料器确认画面
(1) 电动式供料器确认菜单

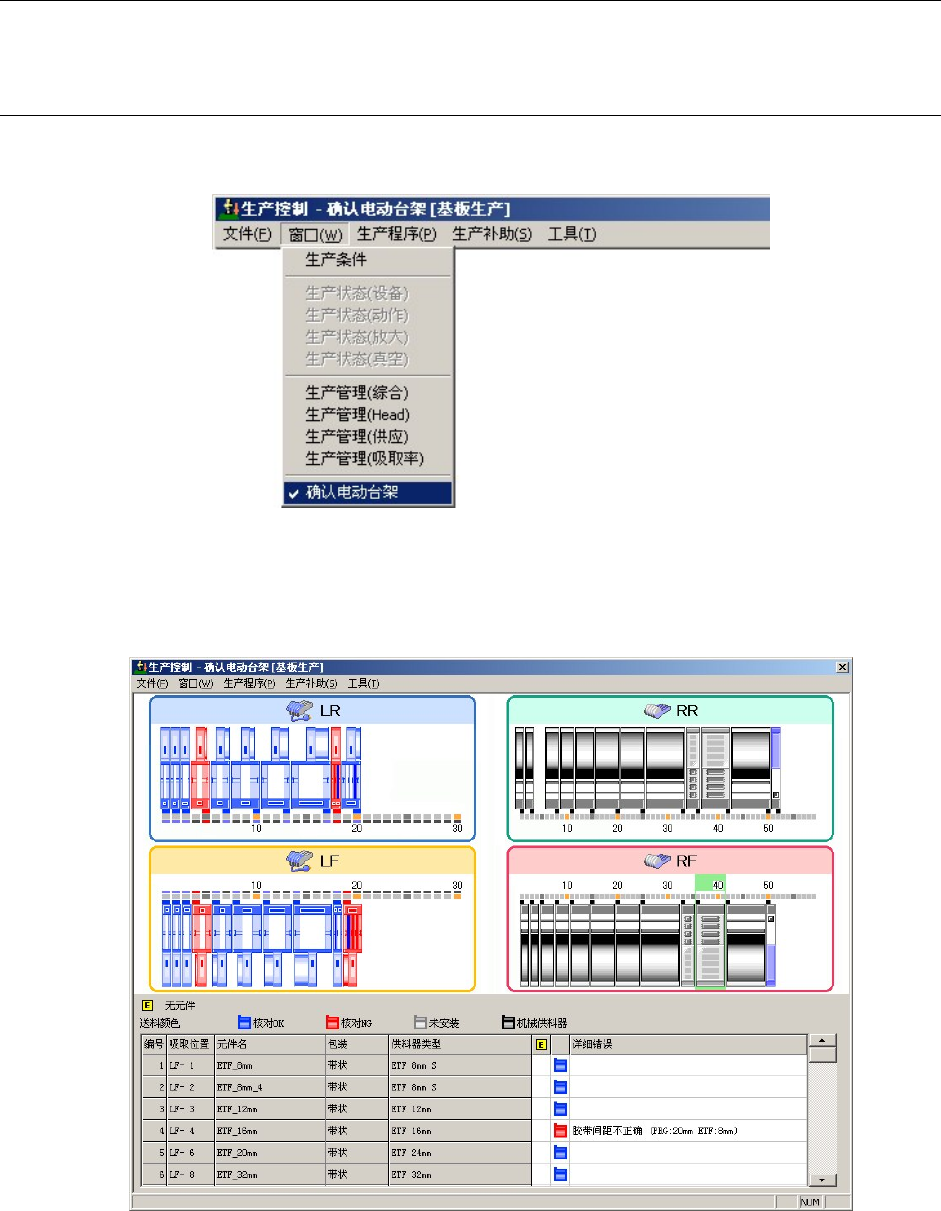

在菜单栏中点击[窗口] 菜单，选择确认电动式供料器。
图 2-10-1 电动式供料器的确认菜单
(2) 内容
图 2-10-2 电动式供料器的确认画面
2-80
