第 2 部 功能详细编 第 8 章 手动控制 8-14 8-3-3-6 控制项目：变幻线 通过计测 (SWEEP) 获得的数据显示变换线（元件的轮廓） 。 变幻线能够显示的元件有方形芯片、方形芯片（ LED ） 、圆筒形芯片、 SOT 。 选中控制项目的“变换线”时，可选择“执行(E)”按钮，或按“F3”键控制。 “变换线”示例请参见下表。 图 8-3-3-6-1 变换线 表 8-3-3-6-1 变换线示例 变换线和激光高度 说明 激光…
第 2 部 功能详细编 第 8 章 手动控制
8-13
灵活 2 根据测量结果，检出元件的左右对称轴，从该轴取
得元件的中心坐标、及角度偏差量，进行贴片校正。
元件尺寸，根据上述计算测量出的角度偏差量，以
实际的元件角度 0°为基础，把测量结果中最大的
幅度判断为 X、Y 。
如果元件存在多个对称轴，
因能取得元件的准确的中心
坐标，此形状会非常有效
(例：左图「○」元件)。
对称轴为1 个时，由于无法
取得元件的Y 方向的准确的
中心坐标，有时会发生贴片
偏移(例：左图「△」元件)。
但是，由于此偏移量有再现
性，输入贴片偏移量的方法，
有时也可以使用。
如果元件没有对称性，此形
状无效(例：左图「×」元件)。
灵活 3 用元件的最小幅度附近的数据计算XY 的幅度、位
移量。从元件的 X 方向的 1 边的倾斜取得角度。
异形元件
可识别许多异形元件，但如
果元件的上下带有圆形，角
度偏移值会变得不稳定。
第 2 部 功能详细编 第 8 章 手动控制
8-14
8-3-3-6 控制项目：变幻线
通过计测(SWEEP)获得的数据显示变换线（元件的轮廓）。
变幻线能够显示的元件有方形芯片、方形芯片（LED）、圆筒形芯片、SOT。
选中控制项目的“变换线”时，可选择“执行(E)”按钮，或按“F3”键控制。
“变换线”示例请参见下表。
图 8-3-3-6-1 变换线
表 8-3-3-6-1 变换线示例
变换线和激光高度 说明
激光高度适当。取得的元件形状正确。
取得形状后，激光传感器返回 SWEEP 识别结果。
激光面上没有元件，因得不到一个边缘数据，无法描绘
变换线，画面呈黑色。
激光传感器 SWEEP 失败，返回信息为无元件错误。
第 2 部 功能详细编 第 8 章 手动控制
8-15

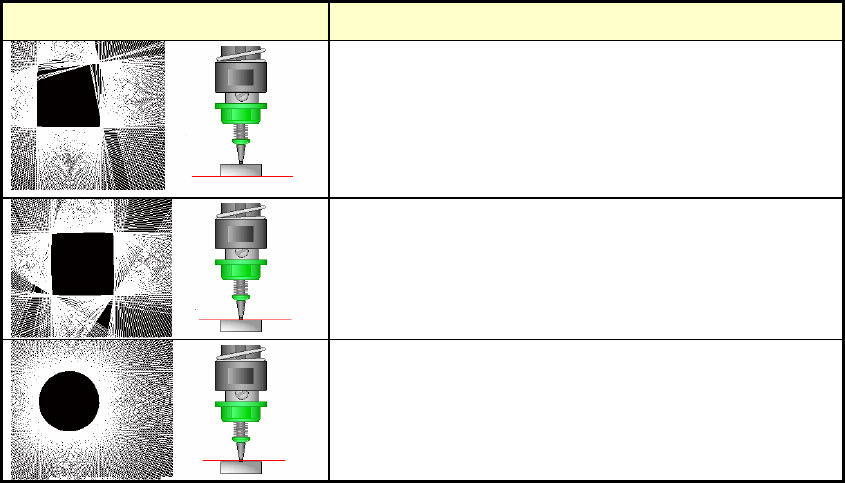

变换线和激光高度 说明
激光高度在元件下面附近时，不能全面遮盖激光面，有
些边缘数据没有取得，所以变换线形状变形，激光传感
器 SWEEP 识别失败，返回错误信息。
激光高度在元件上面和吸嘴边缘时，同上面情况一样，
有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变换线显示
出吸嘴尖端的形状。
