第1部 基本编 第4章 制作生产程序 4-174 图 4-5-3-2 指定数据库 ●要使用 IS 元件数据库时， 单击“使用 IS 元件数据库”左侧勾选框，进行勾选。 在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。 画面上将显示 IS 服务器的 IP 地址及端口号码。 ※有关贴片机一端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。 (4) 默认吸嘴选择 500 502…
第1部 基本编 第4章 制作生产程序
4-173
2)退出时优化询问
3)数据库注册提示结束
4)删除贴片数据时删除元件数据
(3) 数据库文件
●使用 Flexline 数据库时
<设置方法>
●要使用 Flexline 数据库时
FlexlineDB
第1部 基本编 第4章 制作生产程序
4-174
图 4-5-3-2 指定数据库
●要使用 IS 元件数据库时，
单击“使用 IS 元件数据库”左侧勾选框，进行勾选。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机一端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。
(4) 默认吸嘴选择
500 502503
2mm1.2mm500
(5) 检测吸取位置偏差
4-3-5-2-6
(6) 默认供料器
8mm E 8mm S
第1部 基本编 第4章 制作生产程序
4-5-4 机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。

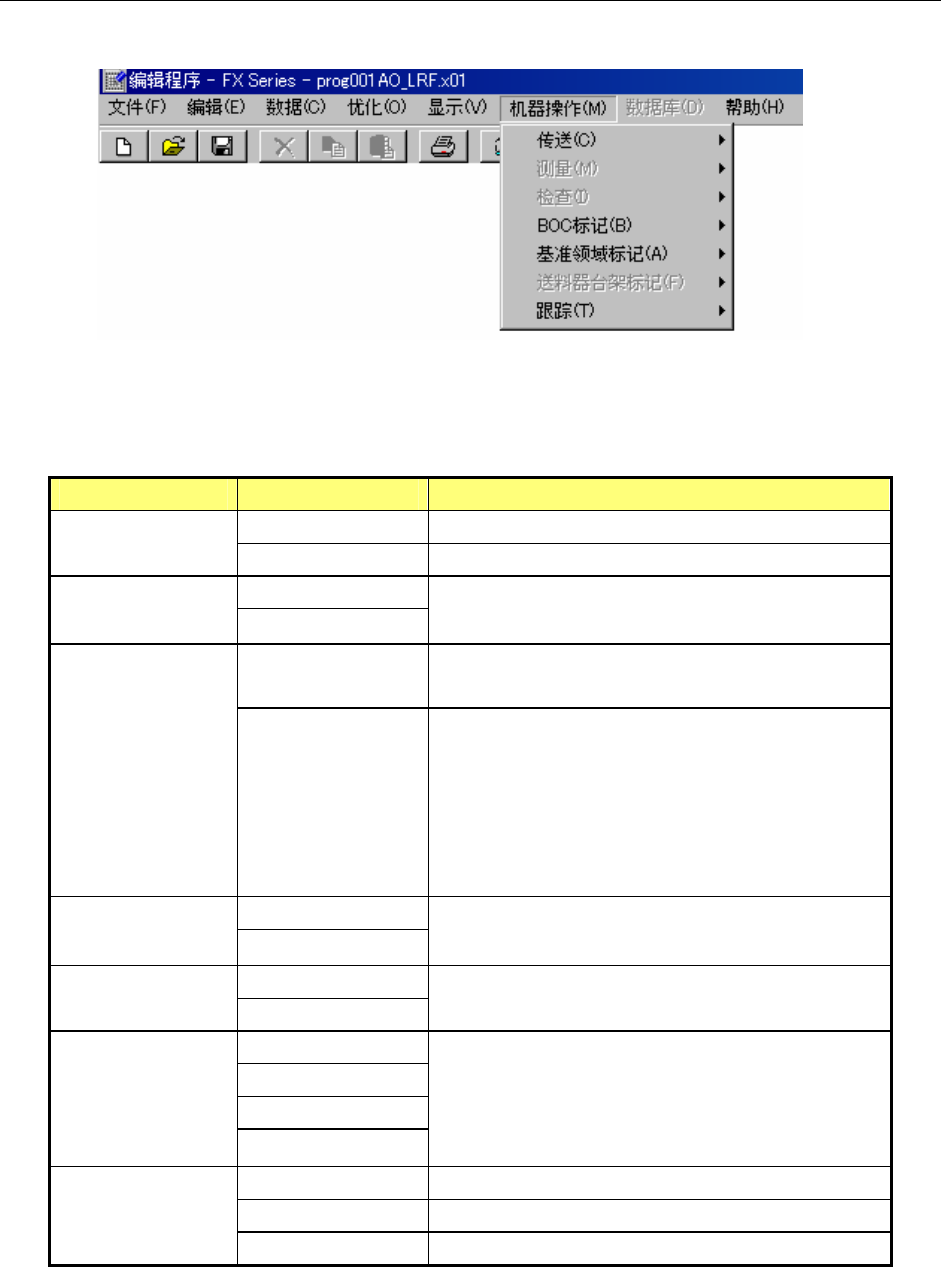

图 4-5-4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 概要
基板控制 将基板搬入主机或搬出主机。 传送
自动调整基板宽度 调整基板宽度
单独测量 测量
连续测量
测量元件数据的各项详细数值。
确认速度
进行模拟生产。
确认运行中的 XY
θ
偏移量。
检查
统一送料
将已读入的生产程序中使用的供料器，包含代替
供料器，全部进行送料。但，贴片数据中所有设
置为跳过的元件、吸取数据中设置为不使用的供
料器、设置的「各种供料器的吸取前送料设置」
（吸取前送料为 ON
｢
时可设置）中设置为 不使用
｣
的供料器，不进行送料。
左
BOC 标记
右
确认 BOC 标记识别及储存实测值。
左
基准领域标记
右
确认基准领域标记识别及存储实测值。
左前
左后
右前
供料器台架标记
右后
确认台架标记识别及存储实测值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
跟踪
吸取高度 确认吸取数据的各高度位置。
4-175
