第2部 功能详细编 第1 2章 选项元件 12-18 ・ 电动台架用 (1) 把滑轨前端插入台架的导轨槽。 (2) 插进 IC 回收带，直到中间时，握紧解锁把及手把，打开锁定夹具。 滑轨前端 导轨 解锁把 手把
第2部 功能详细编 第12章 选项元件
12-17
12-5-3 安装与拆卸
・
机械台架用
(1) 将“IC 回收带①”的底面放置在“供料器台架②”上。
(2) 滑动“IC 回收带①”，将 IC 回收带前面的“定位销⑤”对准“安装板③”的定位销孔。
(3) 将“锁定支架⑦”对准“锁定轴⑥”的 V 型槽后推入，直至顶住“安装板③”。
然后将IC回收带的“电源插头⑧”插入主体的“插头⑨”上，将“警报ALARM信号插头⑩”插
入中继电缆上。
(4) 拆卸时，一边拉“锁定支架⑦”的拉杆，一边向后拉“IC 回收带①”，然后放开。
图 12-5-2 安装与拆卸说明图
注意
为了防止伤及人身或装置，请在确认主机已安全停止后，再打开安全护
罩进行作业。
请确认 IC 回收带是否悬浮或倾斜。
注意：
①
②
③
⑤
⑥
⑦
⑧
⑩
第2部 功能详细编 第12章 选项元件
12-18
・

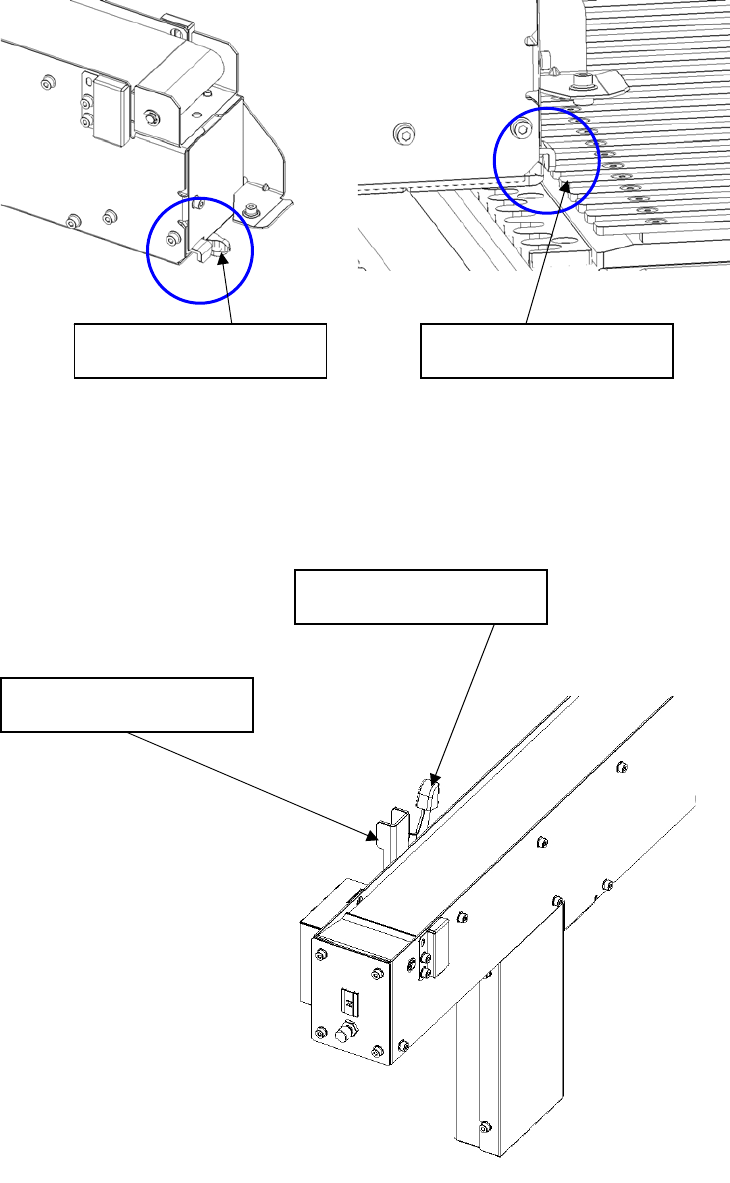

电动台架用
(1) 把滑轨前端插入台架的导轨槽。
(2) 插进 IC 回收带，直到中间时，握紧解锁把及手把，打开锁定夹具。
滑轨前端 导轨
解锁把
手把
第2部 功能详细编 第12章 选项元件
12-19

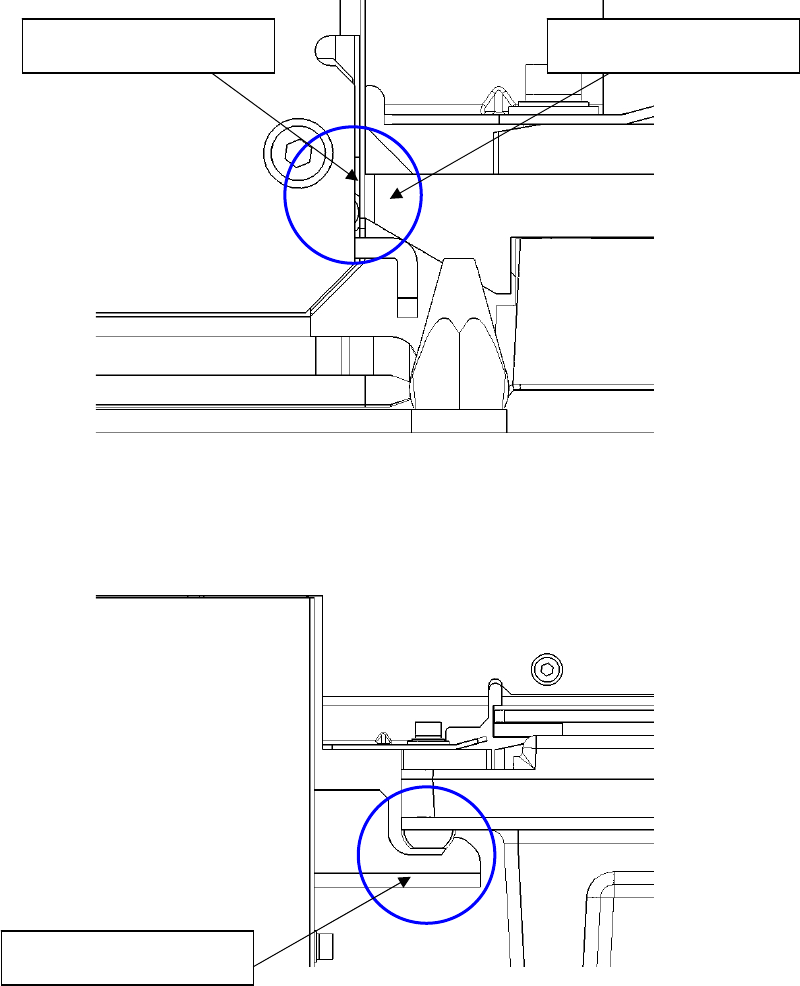

(3) 插进 IC 回收带，直到罩子顶住固定块时，放开解锁把和手把，用锁定夹具锁定。
注）请确认 IC 回收带被锁定夹具锁住。
(4) 卸时，按逆向步骤进行。
固定块 罩子
锁定夹具
