第2部 基本编 第7章 机器设置 7-5-4 显示单元和执行 可对指定的 Head 单元的真空、吹气、 OCC 、 BMR 、 HMS 、 AT C 、传送控制，进行控制。 图 7-5-4-1 简易控制单元标签画面 ※ 从“Head 的吸嘴有无状况”启动简易控制画面后，只能控制 ATC／传送控制：滑板的开关项 目。 ※按下“传送控制”按钮后，可显示基板传送主画面。 详细内容可参照“4-5-4-1 传送” 。 ※按下“传送控制”按钮后，可…
第2部 基本编 第7章 机器设置
7-5-3 移至任意坐标的操作
7-5-3-1 移动XYZ
选择要控制的轴的种类“XY 轴控制”、“Z 轴控制”，按下“执行”按钮，即可把轴移至任意的指
定坐标位置。

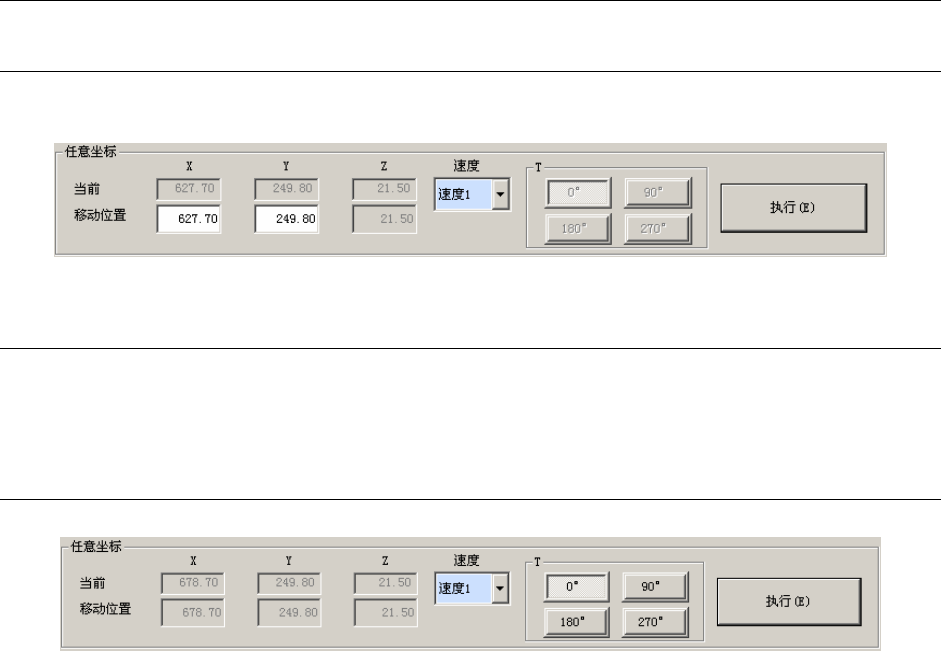

图 7-5-3-1-1 简易控制任意坐标(XY)
7-5-3-2 速度
选择要控制的轴的种类 “XY 轴控制”、“Z 轴控制”、“
θ
轴控制”，按下“执行”按钮，即可按指
定的速度移动轴。
7-5-3-3
θ
旋转
轴的种类选中“
θ
轴控制”，按下“执行”按钮后，
θ
轴即可按指定的角度进行旋转。
图 7-5-3-3-1 简易控制任意坐标(
θ
)
7-59
第2部 基本编 第7章 机器设置
7-5-4 显示单元和执行
可对指定的 Head 单元的真空、吹气、 OCC、 BMR、 HMS、 ATC、传送控制，进行控制。

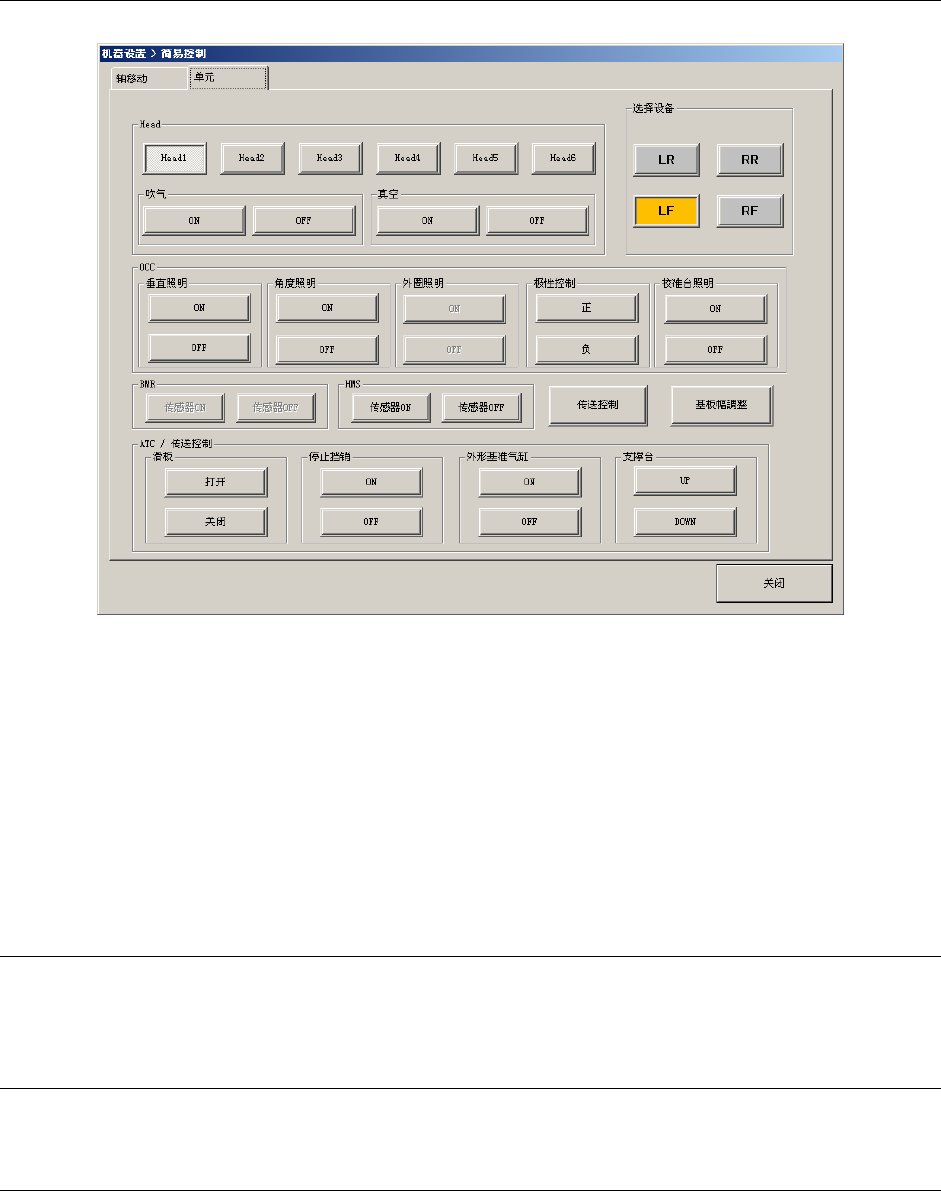

图 7-5-4-1 简易控制单元标签画面
※ 从“Head 的吸嘴有无状况”启动简易控制画面后，只能控制 ATC／传送控制：滑板的开关项
目。
※按下“传送控制”按钮后，可显示基板传送主画面。
详细内容可参照“4-5-4-1 传送”。
※按下“传送控制”按钮后，可显示基板传送主画面。
详细内容可参照“4-5-4-1-2 自动调整基板宽度”。
7-5-4-1 OCC
执行垂直照明、角度照明、外圈照明、校准台照明的开关控制。
可转换正、负极性。
7-5-4-2 BMR、HMS
可执行 HMS、BMR 的传感器开关控制。
7-5-4-3 ATC / 传送控制
可执行 ATC 滑板的开关、停止挡销的开关、外形基准气缸的开关、支撑台的升降控制。
7-60
第2部 基本编 第7章 机器设置
7-61
7-6 显示
如从菜单栏中选择[显示]，会出现以下的下拉式菜单。
图 7-6-1 显示的项目
7-6-1 设置一览
如选择[设置一览]，将显示设置值一览表（图 7-6-1-1）。如手动关闭笔记本，或结束机器设置，
设置值一览表即关闭。另外，如在设置值信息一览表显示期间切换语言，设置值一览表会关闭，
所以此时要再次启动设置一览，才会以所选择的言語进行显示。
图 7-6-1-1 设置值一览表
