第 1 部 基本编 第 1 章 设备概要
1-2-1-6 OCC的构成
由摄像机检测出基板标记的位置，自动进行校正。
标准配备有同轴反射照明与偏光滤光片。
①
②
③
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 灯光单元
④ 偏光滤光片
⑤ 照明 LED 基板
图 1
-2-1-8 OCC 单元的各部分名称
* OCC 用照明，按图像摄像时的摄像机快门时间对照明亮灯进行控制。因此在使用摄像机
进行示教等操作时，OCC 照明会连续闪烁。
角度照明
垂直照明
④
⑤
垂直照明
角度照明
1-15
第 1 部 基本编 第 1 章 设备概要
1-2-1-7 HMS
HMS(高度测量装置)系统用于测量供料器吸取位置等的元件高度。
此系统由装备在贴片头的高度变位传感器（传感器部分与功放部分）和控制基板构成。
传感器功放部分和基板上的调整旋钮及开关等，已在出厂时调整好，请勿变更。

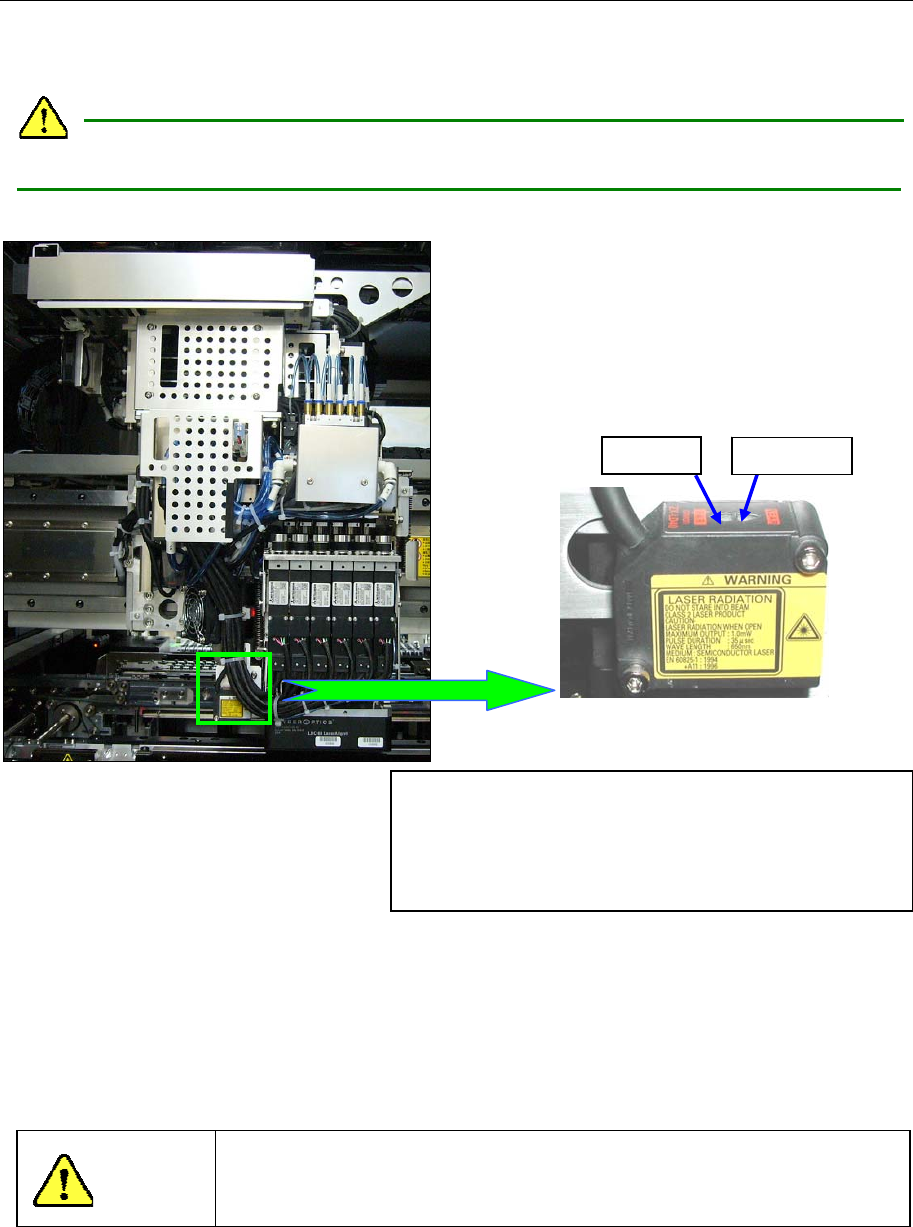

图 1-2-1-9 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示使用，可以安全使用。
注意
高度变位传感器使用的激光发出可见光束。
切勿直视光束，也不要去触摸。
NEAR
灯
FAR 灯
注意
NEAR/FAR 两灯闪烁：测量范围外
FAR 点亮： 测量范围
内远距离一侧
NEAR/FAR 两灯亮： 测量中心距离±1mm
NEAR 点亮： 测量范围内近距离一侧
量程信号灯 点亮状态
1-16
第 1 部 基本编 第 1 章 设备概要
1-2-2 机器规格
(1) 贴片精度
各种元件的贴片精度如下表所示。有些元件，在激光校准检测部分有边缘、或在模部有毛
边等，或相对于吸取部检测部不固定时，则其精度有可能比下表低。
表 1-2-2-1 贴片精度
单位：
m
激光
LNC60 识别
(使用基板基准标记时)
X,Y (m) θ(°）
方形芯片 ±50 (注 1)
±5.0（元件尺寸 0402）
±3.0（元件尺寸 0603）
圆筒型芯片 ±100 ±3.0
SOT ±150 (注 2) (含 150m) ±3.0
铝电解电容 ±300 ±10
SOP、TSOP
引脚直角方向: ±150
(毛边侧 150m 以下) (注 2)
引脚平行方向: ±200
±0.67（元件尺寸 10mm）
PLCC、SOJ ±200 ±0.52
QFP
(间距 0.8 以上)
±0.67 ±0.44（元件尺寸 10mm 以下）
QFP
(间距 0.65)
±50 (注 2) ±0.33（元件尺寸 10mm 以下）
BGA ±100 ±1.28（元件尺寸 10mm 以下）
注 1： 0402 的安装精度为，使用基准领域标记时标记间距为 20mm 以内，在标记内贴片时。
注 2： QFP、SOP、SOT 等引脚站立部分、或元件体的中心位置（图中 S
C
）与引脚的中心位置（图
中L
C
）的差 d 容许值如下表所示。不满足下表条件时，不在上述精度范围内。
元件体中心位置与引脚中心位置 d的允许偏差
Sc
Lc
d
S
c
L
c
d
d 容许值
引脚间距
□25.4 以下
□25.4 以上
□33.5 以下
0.8 以上 73
μ
m 52
μ
m
0.65 15
μ
m 15
μ
m
(2) 最小设定贴片角度
程序可贴片的角度单位：0.05°
(3) 自动工具交换装置(ATC)
最多可安装 72 个吸嘴。
ATC 每台 18 个 ×4 台 (前 x 2、后 x 2)
1-17
