第1部 基本编 第4章 制作生产程序 4-52 (7) 元件类别的图形化显示 ｡ 在画面左下部分以图像显示各元件类别的外形 ｡ 每种元件类别都备有外形图像，可按照元件类别的设置显示相应的图像 (8) “确定”按钮 、 “取消”按钮 按“确定”按钮：保存已编辑的内容，退出表格画面。 按“取消”按钮：废弃已编辑的内容，退出表格画面。 退出表格画面时，如果是从贴片数据画面转移 过来的，就返回到贴片数据画面；如果是从 元件列表画面转移过来的，就…
第1部 基本编 第4章 制作生产程序
4-51

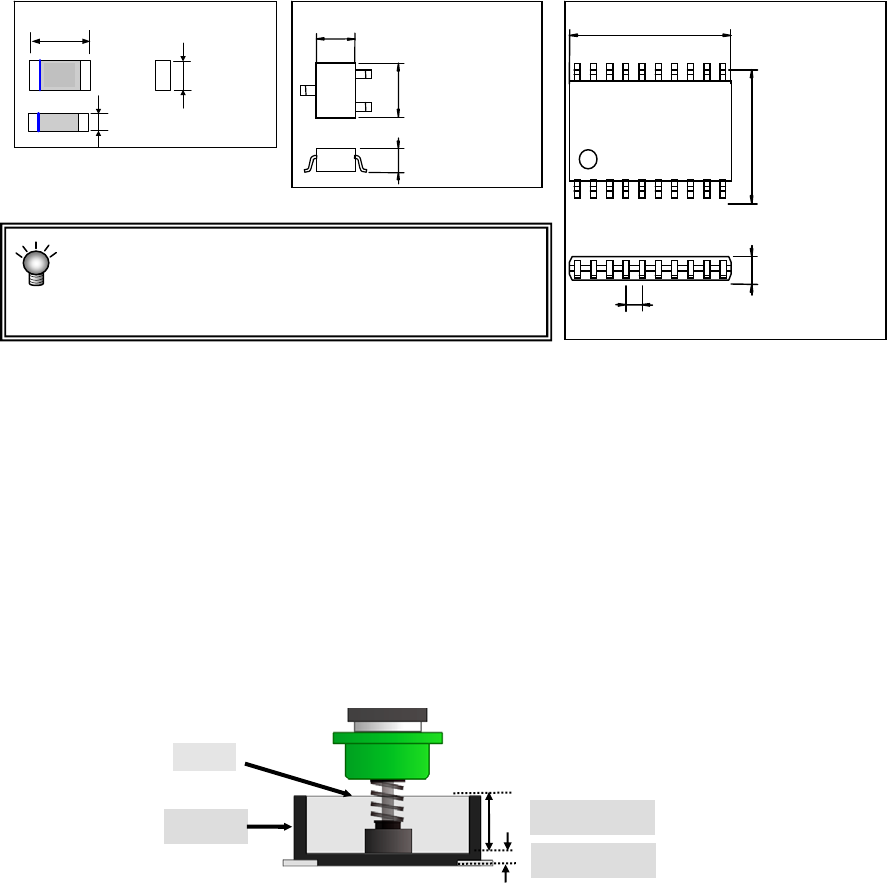

(4) 外形尺寸
输入需进行激光识别的元件外形尺寸。
请输入激光照射部分的纵横尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定心。
若弄错元件高度，则容易发生因激光测量位置不稳
定导致激光识别错误等现象。
(5) 定心方式
指定求出元件中心的方法。
定心方式仅为激光。
(6) 吸取深度
｡
输入从吸嘴吸取面开始，到元件表面的突起部分的高度
通常可以使用默认值。
例）当插头元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺寸。
此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
吸 嘴
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺
寸
横
元件高度
外形尺寸
纵
+
元件高度
外形尺寸
纵
外形尺寸
横
引脚
距
间
+
外形尺寸 横
外形尺寸 纵
元件高度
+
吸取深度
元件高度
插头
第1部 基本编 第4章 制作生产程序
4-52
(7) 元件类别的图形化显示
｡
在画面左下部分以图像显示各元件类别的外形
｡
每种元件类别都备有外形图像，可按照元件类别的设置显示相应的图像
(8) “确定”按钮、“取消”按钮
按“确定”按钮：保存已编辑的内容，退出表格画面。
按“取消”按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从
元件列表画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面、或通过选择标签转移
到其他对话框），与按“确定”按钮时的处理相同。
第1部 基本编 第4章 制作生产程序
4-53
4-3-5-2-2 包装
(1) 带状的输入方法
图 4-3-5-2-2-1 元件数据(带状包装)
1) 供应设备
根据“包装”、“供料器类型”的选择状态，在列表框内显示可以选择的供应设备清单。
请从该列表中选择1种。
2) 间距
选择带的传送间距。
当带为 12mm～56mm 时，请根据带状供料器的传送
间距来设置元件数据的间距。
例) 用 12mm 的带状供料器(FF12FS)以 8mm 的间距传送
时，应将带状供料器传送挡块设为“8”，然后将“元
件数据”的“间距”设为“4*2”。
有关带状供料器的设置，请参见“带状供料器使用说明书”。
3) 元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
详细内容请参见表4-3-5-2-2-2 JUKI的元件供应角度定义。
｡
要输入其他数据时，请在编辑框内输入角度 (0°～ 359.9875°)
带宽
间距
