第1部 基本编 第4章 制作生产程序 4-169 ④ 请选择标记形状。 PR ⑤ 进行模板画面重心示教。 在画面中显示刻度框和十字光标。…
第1部 基本编 第4章 制作生产程序
4-168
● 设置照明模式
图 4-5-2-3-2-3 设置照明模式
第1部 基本编 第4章 制作生产程序
4-169

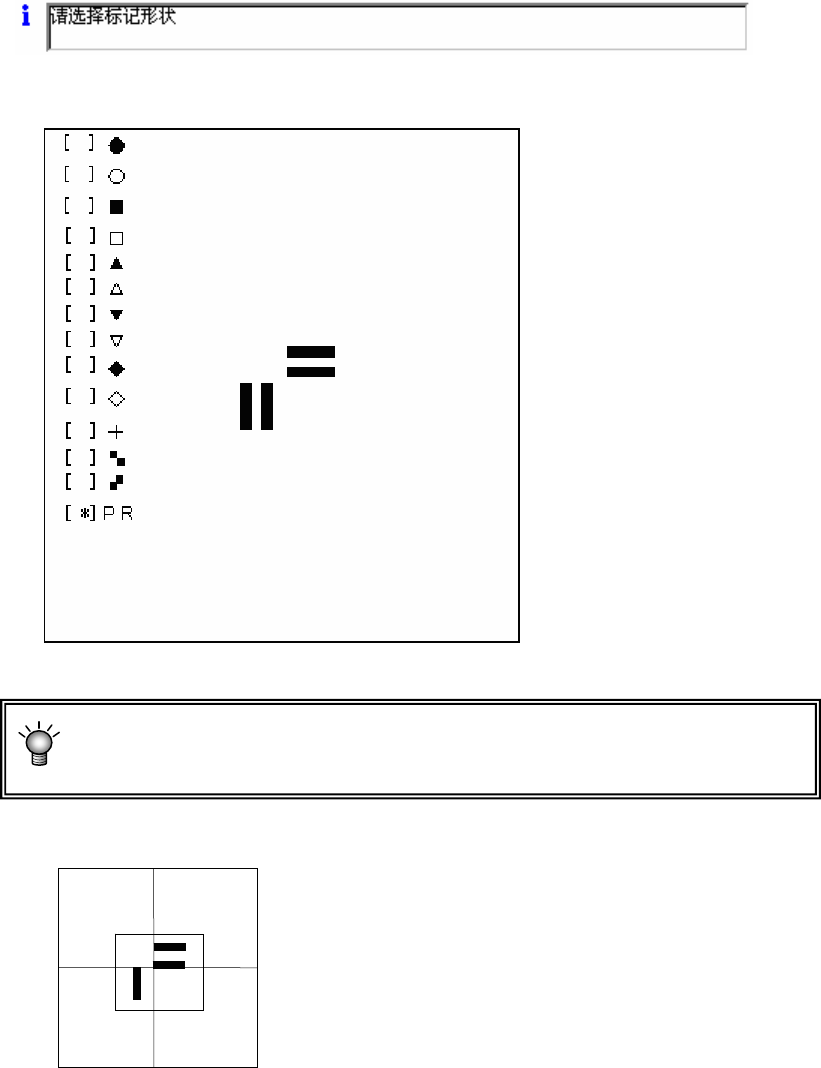

④ 请选择标记形状。
PR
⑤ 进行模板画面重心示教。
在画面中显示刻度框和十字光标。
用 8 个方向按钮移动十字光标，决定模板的重心(该位
置与基板数据的标记坐标一致)。
第1部 基本编 第4章 制作生产程序
4-170
⑥ 请进行检出框的示教。
与刻度框同样，设定检出框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际上不显示。
调整完成后按下“OK”按钮。
