第 1 部 基本篇 第 3 章 维护 3-37 1) 用手把支撑台抬起，从两边把 4 根滚珠丝杠轴全面涂抹上黄油(CG2 黄油)。 注油项目 ・ 3-4-7 支撑台 实施频度 ：2 个月 使用工具 ：毛刷 使用黄油 ：CG2 ボールねじ 除 CG 2 黄 油 以外，请勿使用其他的黄油涂抹 。 混合不同的黄油，可能 使黄油分解滴落。 注 意 サポートテーブル 支撑台 滚珠丝杠
第 1 部 基本篇 第 3 章 维护
3-36

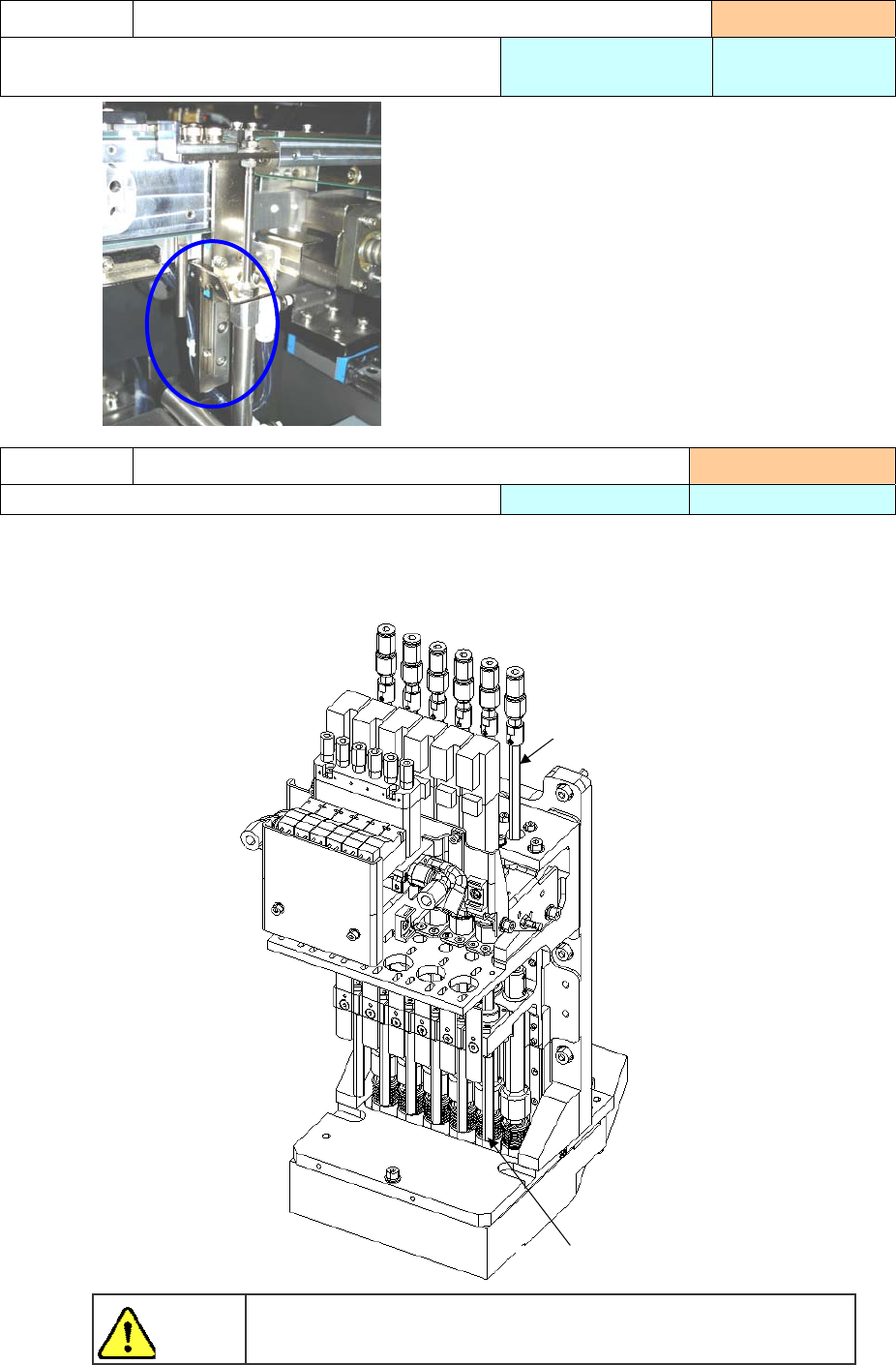

１）请在滑动沟槽部（导向部分）涂上黄油。
1)
｢｣
在 滚珠丝杠① 的轨道上涂上一层薄黄油(CG2 黄油)。
｢
在 花键轴
｣
② 上涂一层薄黄油(CG2 黄油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。
＜LNC60 贴片头＞
注油项目
・
3-4-5 基板挡块部
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
・
3-4-6 滚珠丝杠和花键轴（贴片头部）
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2
除 CG2 黄油以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注
意
ボ-ルねじ①
①ボールねじ
②スプラインシャフト
②花键轴
①滚珠丝杠
第 1 部 基本篇 第 3 章 维护
3-37

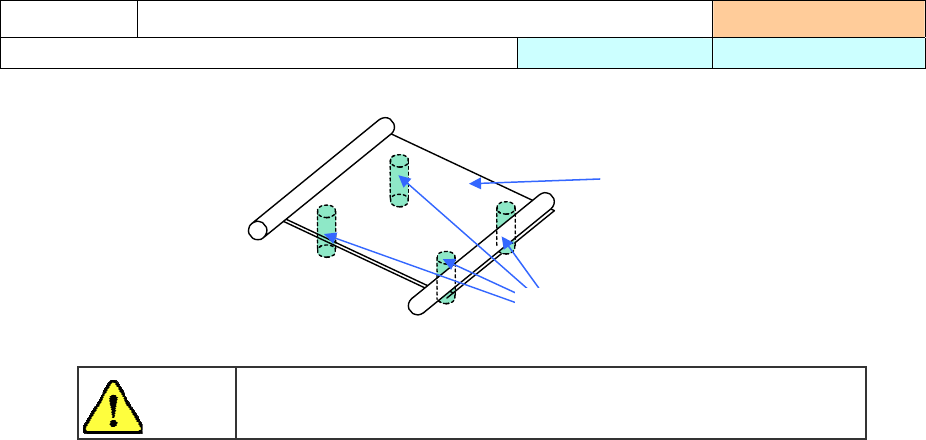

1) 用手把支撑台抬起，从两边把 4 根滚珠丝杠轴全面涂抹上黄油(CG2 黄油)。
注油项目
・
3-4-7 支撑台
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2
ボールねじ
除 CG2 黄油以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注
意
サポートテーブル
支撑台
滚珠丝杠
第 1 部 基本篇 第 3 章 维护
3-38

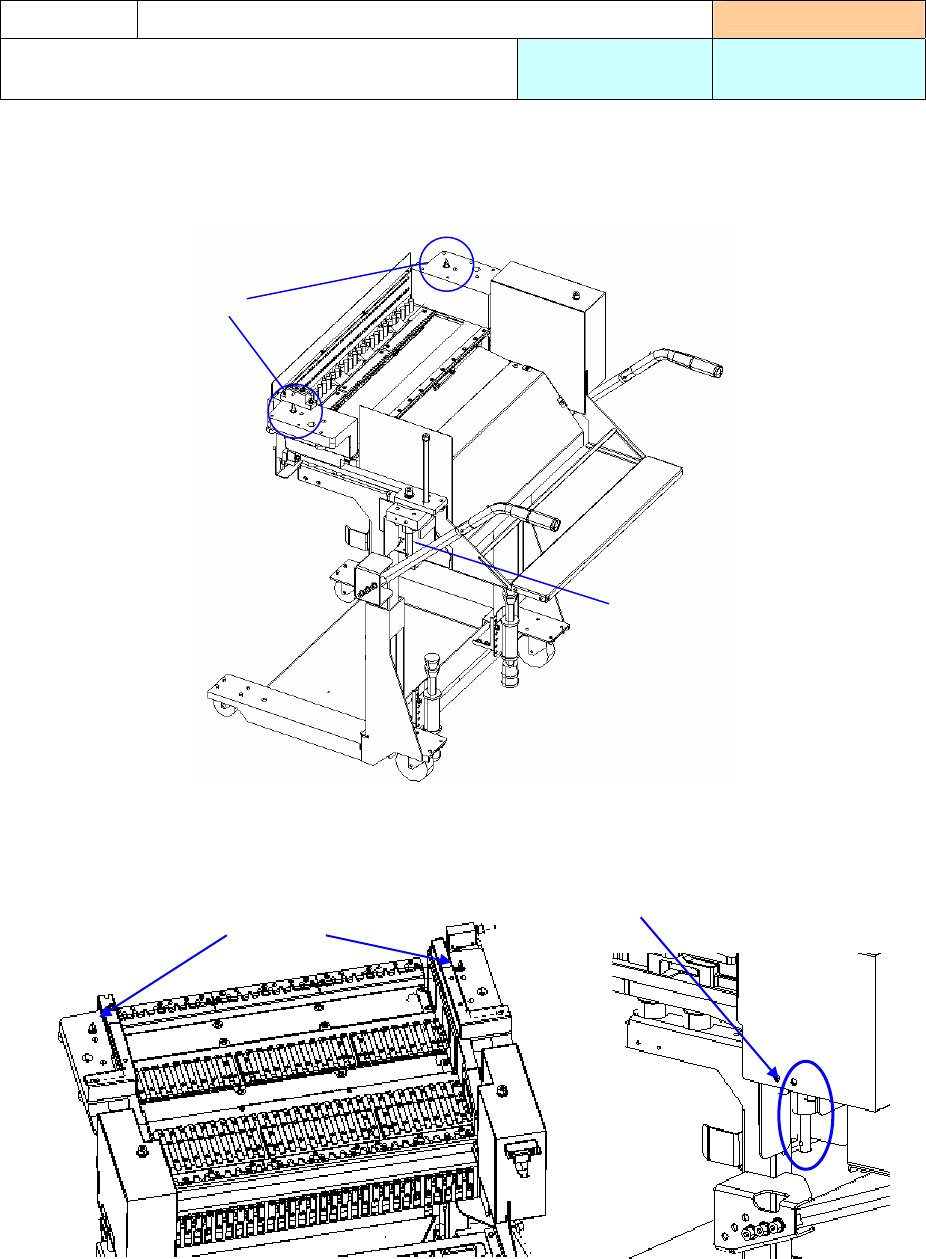

1) 请在
｢｣
台架定位销 和「导轴」上涂上黄油。
“台架定位销”所对应的贴片机一侧也请涂上黄油。
＜机械式供料器用＞
＜电动式供料器用＞
注油项目
・
3-4-8 统一更换台（选购项）
实施频度 ：2 个月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
台架定位销
导轴（左右 2 处）
台架定位销
导轴（左右 2 处）
