第 1 部 基本编 第 1 章 设备概要
1-2-1-2 元件供应部的构成
FX-3 上有 IN、OUT 2 个站点。各站点的元件供应部，为基板传送部前、后的供料器台架。
供应方法因元件包装形式（带式、散装、管式）而不同。带式元件（芯片元件）及管式元件
填装在带式供料器、散装供料器、管式供料器里、安装在供料器台架上进行供应。
可使用统一交换台（选购项），把供料器台架从贴片机主机拆卸下来，进行外部准备。
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 … 30
左奥バンク 右奥バンク
右奥ヘッド
左奥ヘッド
搬 向送流れ方
右前ヘッド
1 2 3 4 5 … 30
IN ステーション OUT ン ステーショJOINT バッファ OUT バッファ
出口缓冲
右后贴片头
左后台架
左后贴片头
右后台架
传送方向
右前贴片头
出口站点
IN バッファ
左前ヘッド
进口站点
左前贴片头
JOINT 缓冲
进口缓冲
左前バンク 右前バンク
右前台架
左前台架
* 图为向右输送时。向左时 IN（进）和 OUT（出）方向相反。
图 1-2-1-3 贴片机主机布局图
1-8
第 1 部 基本编 第 1 章 设备概要

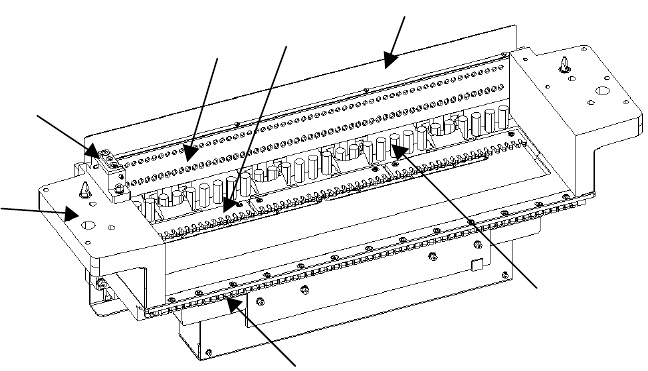

● 供料器台架各部分的名称
使用 “固定板②”、“锁定轴④”对装有带状封装元件以及装有放入管内元件的带式供料
器、散装供料器、管式供料器进行定位、固定。
元件的传送由“驱动汽缸⑤”来驱动。
各供料器的安装位置，请参照“位置标签⑥”。也可参照FPI(选项)的引导。
“台架标记⑦”是用于校正供料器台架的位置与姿势的标记。
①
②
③
④
⑤
⑦
⑥
图
1
-2-1-4 供料器台架
① 供料器台架 ④ 锁定轴 ⑦ 台架标记
② 固定板 ⑤ 驱动汽缸
③ 固定板Ｂ ⑥ 位置标签
1-9
第 1 部 基本编 第 1 章 设备概要

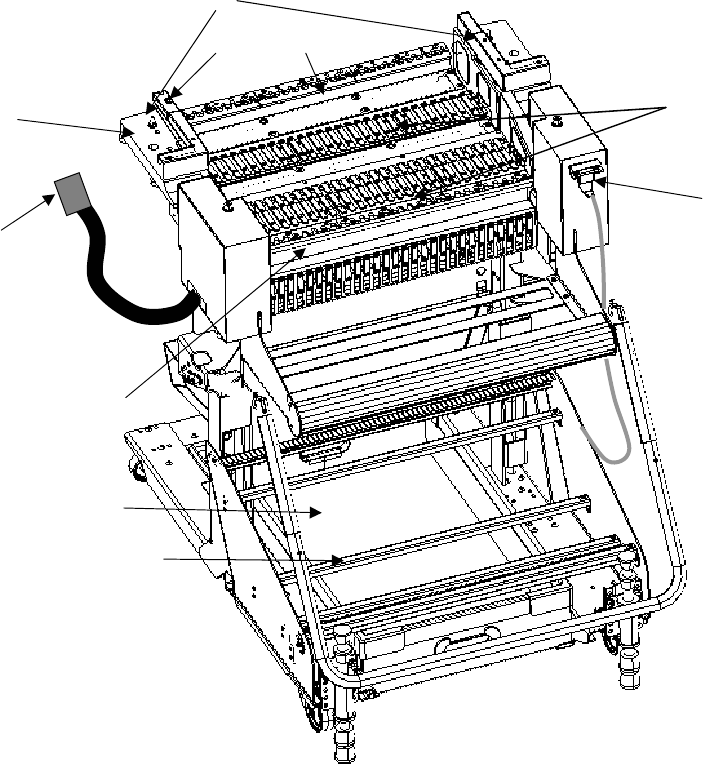

● 电动式供料器（ETF）台车的各部分名称
把ETF沿着导轨①插进去，顶住固定块②，定位。
安装电动式供料器ETF的位置，参见ETF位置标签③。
把带子卷筒，安装在卷筒架④上。
在贴片机上安装供料器台架，把IF电缆⑤插到主机上。
升高E供料器台架⑥，用定位销⑦定位。
在准备位置上换挂带子时，把准备连接器⑧插到ETF一侧的连接器里上。
供料器台架标记⑨，用于校正供料器台架的位置及姿势。
贴片机运行中切断的卷带会滞留在垃圾箱⑩内。
⑧
⑤
④
⑩
③
⑥
①
⑦
②
⑨
图
1
-2-1-5 ETF 用供料器台车
① 导轨 ⑤ IF 电缆 ⑨ 供料器台架标记
② 固定块 ⑥ E 供料器台架 ⑩ 垃圾箱
③ ETF 位置标签 ⑦ 定位销
④ 卷筒架 ⑧ 准备连接器
