第 2 部 功能详细编 第 8 章 手动控制
8-36
8-6 其他
8-6-1 ATC控制
从下拉菜单中点击“其他(O)”-“ATC 控制(A)”，或点击命令按钮中的“ATC 控制”后，可显示 ATC
控制画面。
点击“选择设备”按钮，可切换控制供料器台架。

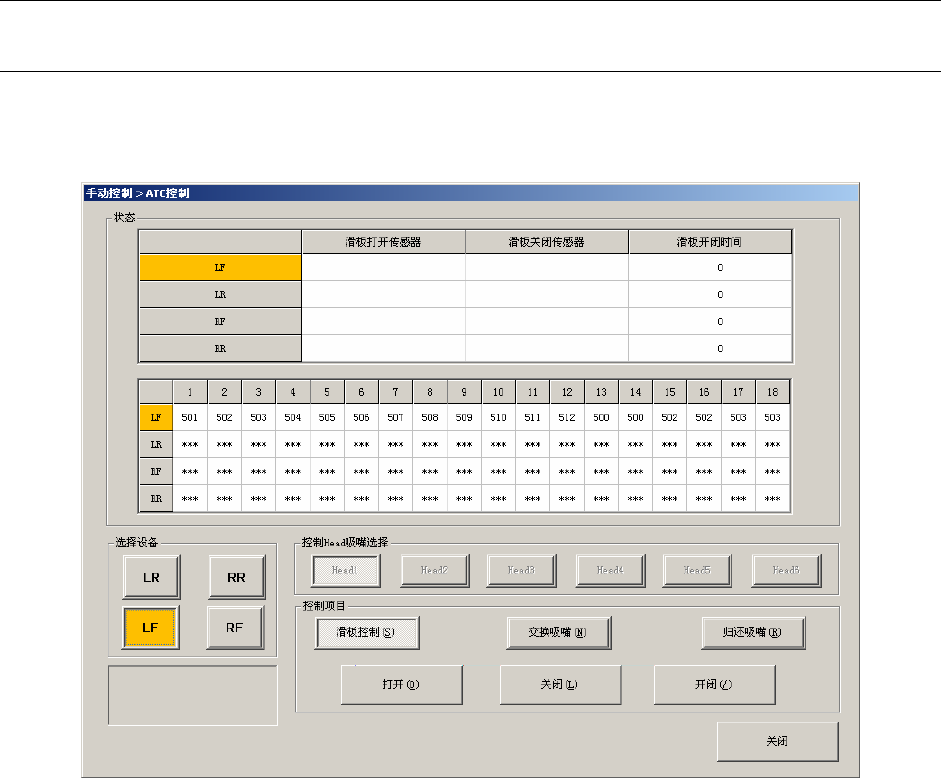

图 8-6-1-1 ATC 控制画面
(1) 状态
显示在各台架的 ATC 位置和安装的吸嘴号码。
根据控制结果会发生变化。
(2) 控制 Head 吸嘴选择
通过单选按钮选择要控制的对象贴片头。
(3) 控制项目
1)滑板控制
控制 ATC 滑板的打开或关闭。
画面显示“打开”、“ 关闭”、“开闭”按钮。
2)交换吸嘴
交换吸嘴。
画面显示“执行”按钮。
点击“执行”按钮显示 ATC 选择画面。在小项目中予以说明 。
3)归还吸嘴
将吸嘴归还到 ATC。
画面显示“执行”按钮。
第 2 部 功能详细编 第 8 章 手动控制
8-37
8-6-1-1 ATC选择（交换吸嘴）
在 ATC 控制画面中设备选中的供料器台架，按下“吸嘴交换”、“执行”按钮后，显示的画面如下。

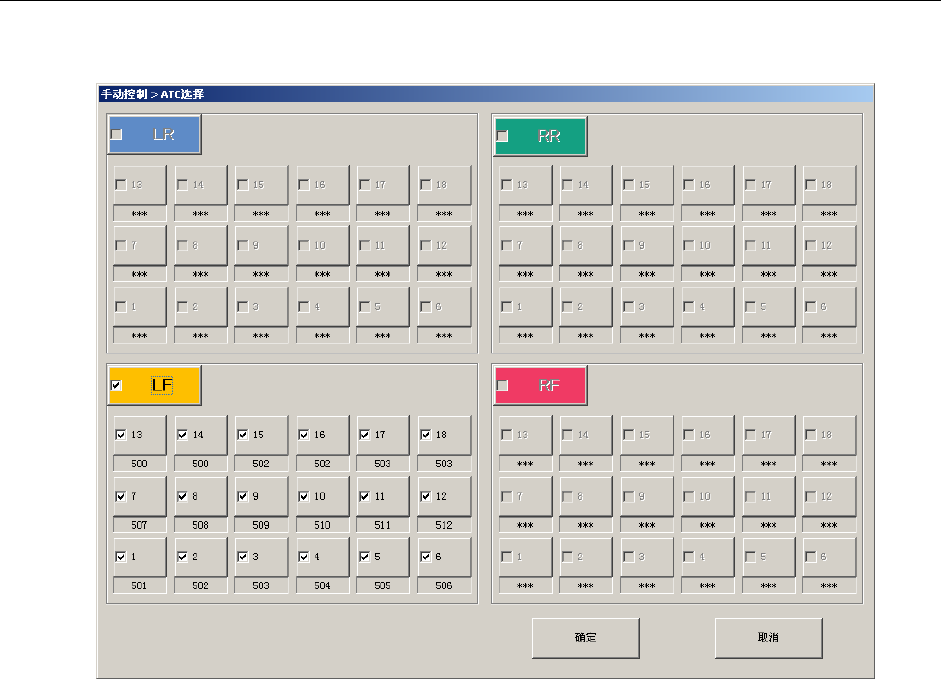

图 8-6-1-1-1 ATC 选择(交换吸嘴)画面
(1) 各供料器台架的选择框
选择或解除各供料器台架 ATC 中可交换的所有吸嘴。
(2) ATC 号码的选择框
选择或解除可交换的个别吸嘴。
(3) “确定”按钮
从指定的 ATC 中取出吸嘴。指定的 Head 已经有吸嘴时，吸嘴归还到 ATC。
吸嘴正常安装时，ATC 控制画面“状态”中相应的 ATC 号码的单元格将变为黄色。
(4) “取消”按钮
返回 ATC 控制画面。
第 2 部 功能详细编 第 8 章 手动控制
8-38
8-6-2 信号灯控制
从下拉菜单中点击“其他(O)”-“信号灯控制(S)”，或从命令按钮中点击“信号灯控制”后，可显
示信号灯控制画面。
图 8-6-2-1 信号灯控制画面
(1) 状态
显示信号灯、各迷你信号灯的显示状态。
(2) 控制项目
选择对象灯或警报器。
点击警报器后，画面上显示“ON”、“OFF”、“ON/OFF”按钮。
(3) 按“点亮”、“熄灯”、“点亮/熄灯”、“闪烁”按钮，“ON”、“OFF”，“ON/OFF”按钮
使信号灯或警报器按指示动作。
