第 1 部 基本编 第 1 章 设备概要 语言切换按钮： 按下[转换语言]按钮后，可显示转换语言对话框，转换显示语言。 图 1-4-3-2-5 转换语言 生产程序名称： 显示当前正在使用的生产 程序 名称。 图 1-4-3-2-6 生产 程序 名称 范围显示栏： 显示当前有光标编辑框的输入范围。 图 1-4-3-2-7 范围显示栏 时间显示栏： 显示当前的时间。 图 1-4-3-2-8 时间显示栏 1- 75
第 1 部 基本编 第 1 章 设备概要

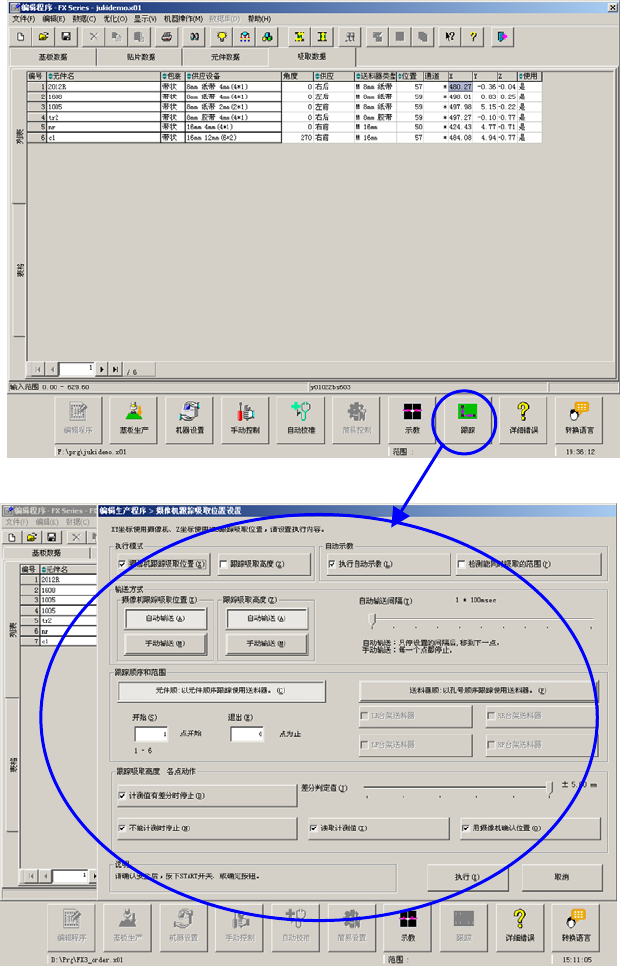

跟踪按钮，将根据已启动的应用程序的光标位置，启动贴片跟踪、吸取跟踪。
关于跟踪画面，请参见“4-5-4-7 跟踪”。
图 1-4-3-2-4 吸取跟踪画面
1-
74
第 1 部 基本编 第 1 章 设备概要

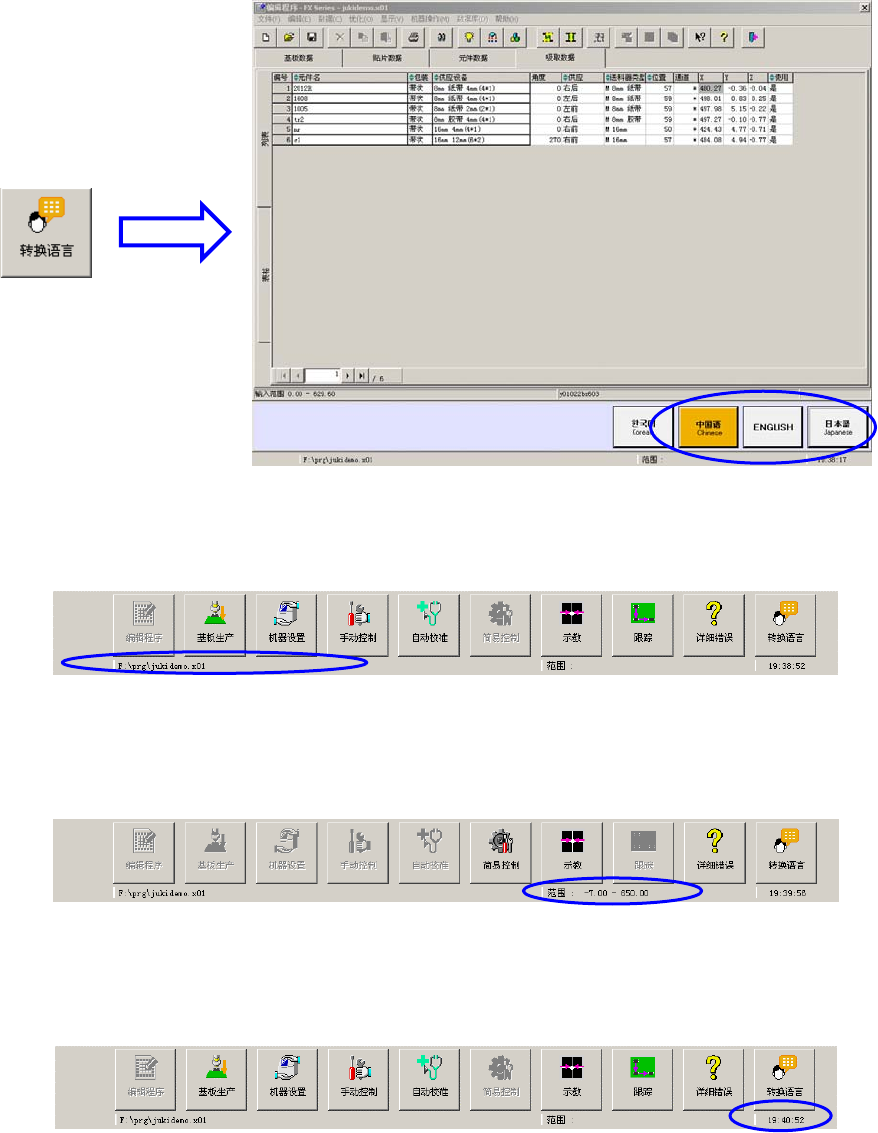

语言切换按钮：
按下[转换语言]按钮后，可显示转换语言对话框，转换显示语言。
图 1-4-3-2-5 转换语言
生产程序名称：
显示当前正在使用的生产程序名称。
图 1-4-3-2-6 生产程序名称
范围显示栏：
显示当前有光标编辑框的输入范围。
图 1-4-3-2-7 范围显示栏
时间显示栏：
显示当前的时间。
图 1-4-3-2-8 时间显示栏
1-
75
第 1 部 基本编 第 1 章 设备概要
1-5 文件
以下对文件菜单的操作方法进行说明。
图 1-5-1”文件”菜单
本节对“控制数据管理”以外的项目进行说明。
关于“控制数据管理”，请参见“13-3：控制数据管理”。
1-5-1 新建
新建文件时,请选择菜单栏中的“文件”/“新建”。
进行生产程序数据初始化。
如有未保存的生产程序,则显示确认信息。
图 1-5-1-1 生产程序确认信息
在此,按下“是”,则不保存文件而直接将其初始化。
按下“否”, 则中止处理, 返回桌面。
