4-5-4 机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。
图 4-5-4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 概要
基板控制 将基板搬入主机或搬出主机。 传送
自动调整基板宽度 调整基板宽度
单独测量 测量
连续测量
测量元件数据的各项详细数值。
确认速度
进行模拟生产。
确认运行中的 XY
θ
偏移量。
检查
统一送料
将已读入的生产程序中使用的供料器，包含代替
供料器，全部进行送料。但，贴片数据中所有设
置为跳过的元件、吸取数据中设置为不使用的供
料器、设置的「各种供料器的吸取前送料设置」
（吸取前送料为 ON
｢
时可设置）中设置为 不使用
｣
的供料器，不进行送料。
左
BOC 标记
右
确认 BOC 标记识别及储存实测值。
左
基准领域标记
右
确认基准领域标记识别及存储实测值。
左前
左后
右前
供料器台架标记
右后
确认台架标记识别及存储实测值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
跟踪
吸取高度 确认吸取数据的各高度位置。
4-175
第1部 基本编 第4章 制作生产程序
4-5-4-1 传送
4-5-4-1-1 基板控制
可进行基板的搬入、搬出。选择菜单后，如果安全盖在打开的状态，为了将轴移动到安全位
置等待，会显示如下信息。
请确认安全后，按下“继续”按钮。

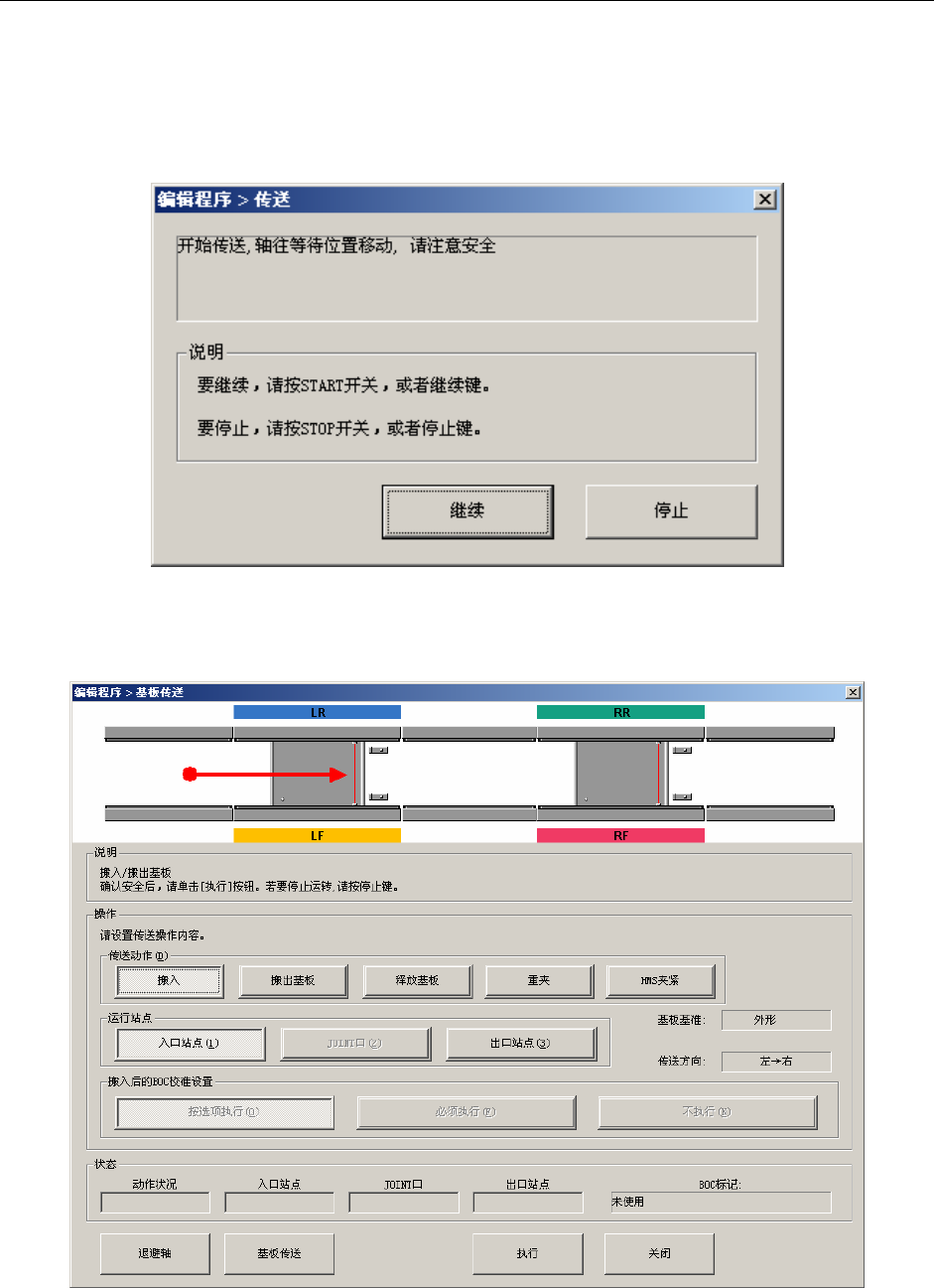

图 4-5-4-1-1-1 确认安全
将轴移动到安全位置等待后，会显示下列基板传送画面。
图 4-5-4-1-1-2 基板传送
