第2部 功能详细编 第1 0章 自动校准 10-19 (5) 故障解析 按下[确认]按钮，则解析是否有故障。 解析结束后，设置即结束。 图 10-2-4-1-8 操作指示（测量结束）
第2部 功能详细编 第10章 自动校准
(3) 测量加压破坏状况
按下[确认]按钮，则设定贴片头移动到真空校准上，对加压破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。
图 10-2-4-1-5 加压破坏状况测量结果对话框
图 10-2-4-1-6 操作指示（吹气时间）
(4) 测量吹气时间
按下[确认]按钮测量吹气时间。
图 10-2-4-1-7 操作指示（故障解析）
10-18
第2部 功能详细编 第10章 自动校准
10-19
(5) 故障解析
按下[确认]按钮，则解析是否有故障。
解析结束后，设置即结束。

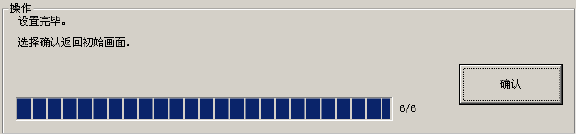

图 10-2-4-1-8 操作指示（测量结束）
第2部 功能详细编 第11章 机器自动诊断功能
11-1
第11章 机器自动诊断功能
11-1 概要
从主画面的下拉菜单选择[维护]-[机器自动诊断]后，可以启动机器自动诊断画面。
从功能栏也可打开任意的单独诊断画面。
通过下列功能对贴片机进行诊断。
(1)
・・・
基板的故障诊断 通过检查确认基板的连接状态，检测出连接不良或未实际安装。
图11-1-1 初始画面(基板的故障诊断画面)
(2)
・・・
单独功能的诊断 自动化执行确认动作，做为诊断的辅助功能。
表11-1-1 单独功能的诊断
No. 单独诊断 内容
1
共通标记脏污检查
检查共通标记上是否放置夹具或元件遮盖了标记，防
止返回原点时坐标出现误差。
2
过滤器弄脏检查
按指定次数开关贴片头真空，诊断是否有喷射器的凝
固造成不良。
3
激光弄脏检查 执行激光传感器的边缘检查，判定结果。
4
ATC 滑板开闭检查
检查确认 ATC 滑板的开闭时间，作为诊断更换吸嘴不
良等的依据。
