第2部 功能详细编 第11章 机器自动诊断功能
11-8
(2)激光弄脏结果
在图里以图形显示激光弄脏检查结果。
各供料器台架表内容如下。
表11-3-3-2 激光弄脏结果
项目 内容
吸嘴 显示贴片头安装的吸嘴编号
弄脏 显示激光弄脏检查的判定结果
(3)出错时的处理方法
发生了激光污染时，将输出如下信息。

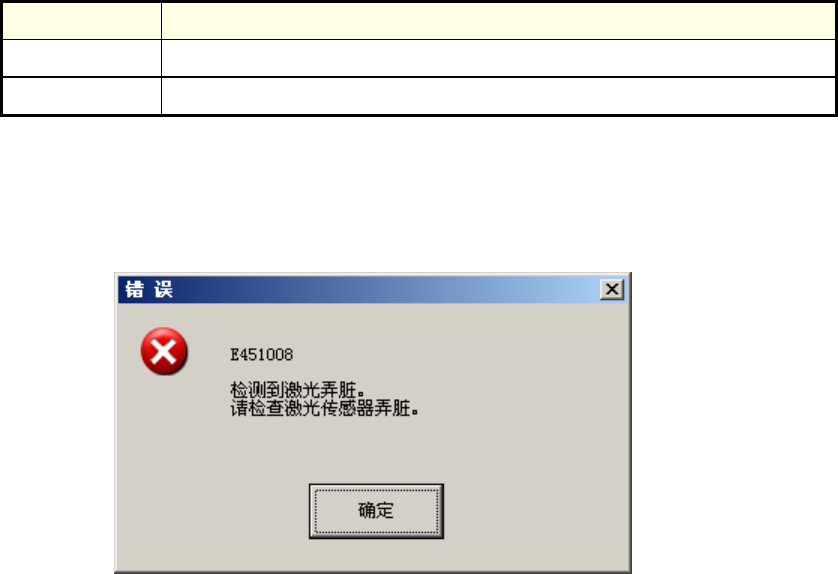

图11-3-3-2 激光污染检测错误信息
对检测到激光污染的 Head，请检查一下激光传感器是否被污染。
第2部 功能详细编 第11章 机器自动诊断功能
11-9
11-3-4 ATC滑板开闭检查
从下拉菜单选择[单独诊断]-[ATC滑板开闭检查]，或用命令按钮选择[ATC滑板开闭检查]
后，会出现ATC滑板开闭检查画面。
指定供料器台架，按 [执行检查]按钮，则执行ATC滑板开闭检查。
图11-3-4-1 ATC滑板开闭检查画面
(1)[打开]/[关闭]按钮
开关 ATC 滑板。打开时打开传感器为 ON，关闭时关闭传感器为 ON。
(2)诊断结果
诊断结果记述如下。
表11-3-4-1 诊断结果
项目 内容
滑板打开传感器 显示 ATC 滑板打开时的传感器状态
打开滑板时间 打开 ATC 滑板所需要的时间
诊断结果 诊断打开时间是否适当。用 OK、错误表示
滑板关闭传感器 显示 ATC 滑板关闭时的传感器状态
关闭滑板时间 关闭 ATC 滑板所需要的时间
诊断结果 诊断关闭时间是否恰当。用 OK、错误表示
第2部 功能详细编 第11章 机器自动诊断功能
11-10
(3)出错时的处理方法
发生了 ATC 滑板开闭检测错误时，将输出如下信息。
图11-3-4-2 ATC滑板开闭检测错误信息
请检查一下 ATC 滑板的压缩空气是否始终是打开状态，滑板上是否有东西堵塞。
