第1部 基本编 第4章 制作生产程序 4-167 ③ 请进行刻度框（模板设置框）的示教。 …
第1部 基本编 第4章 制作生产程序
4-166
② 请按功能栏的“示教”按钮。

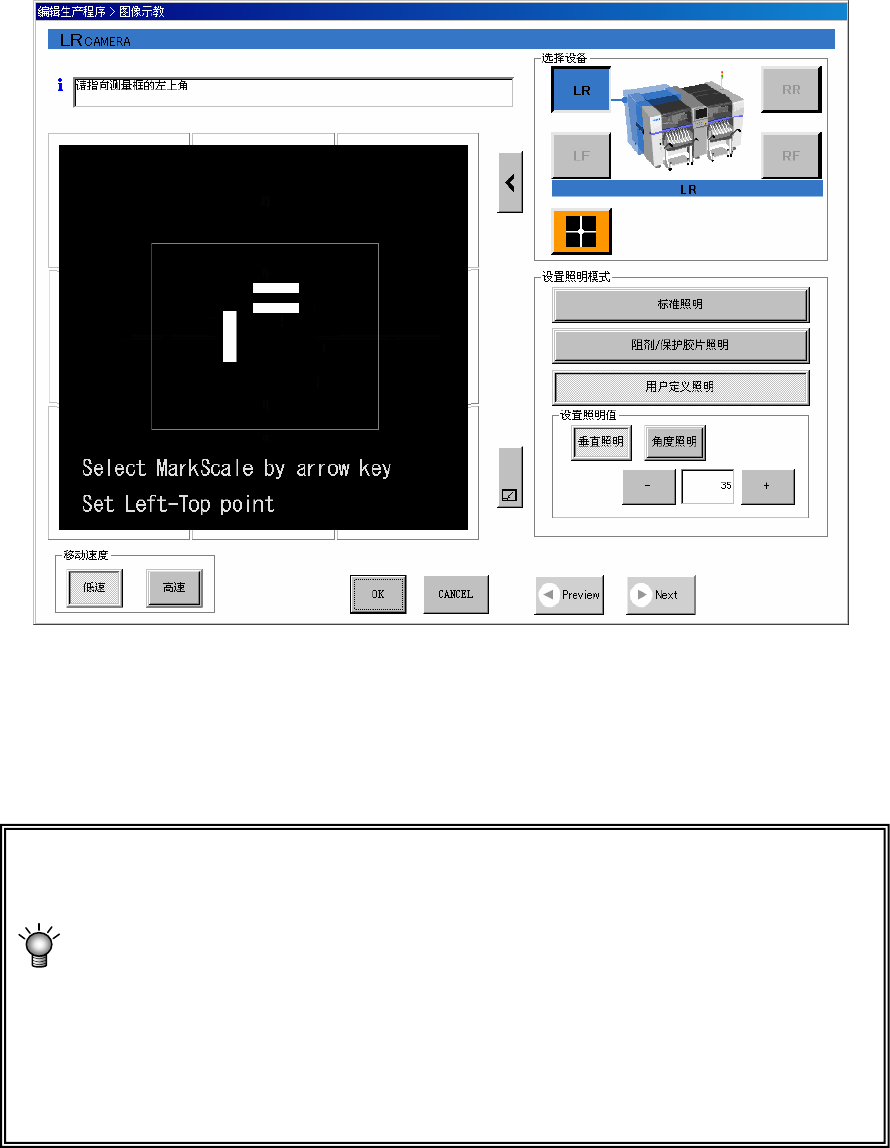

图 4-5-2-3-2-2 图像示教画面
第1部 基本编 第4章 制作生产程序
4-167
③ 请进行刻度框（模板设置框）的示教。

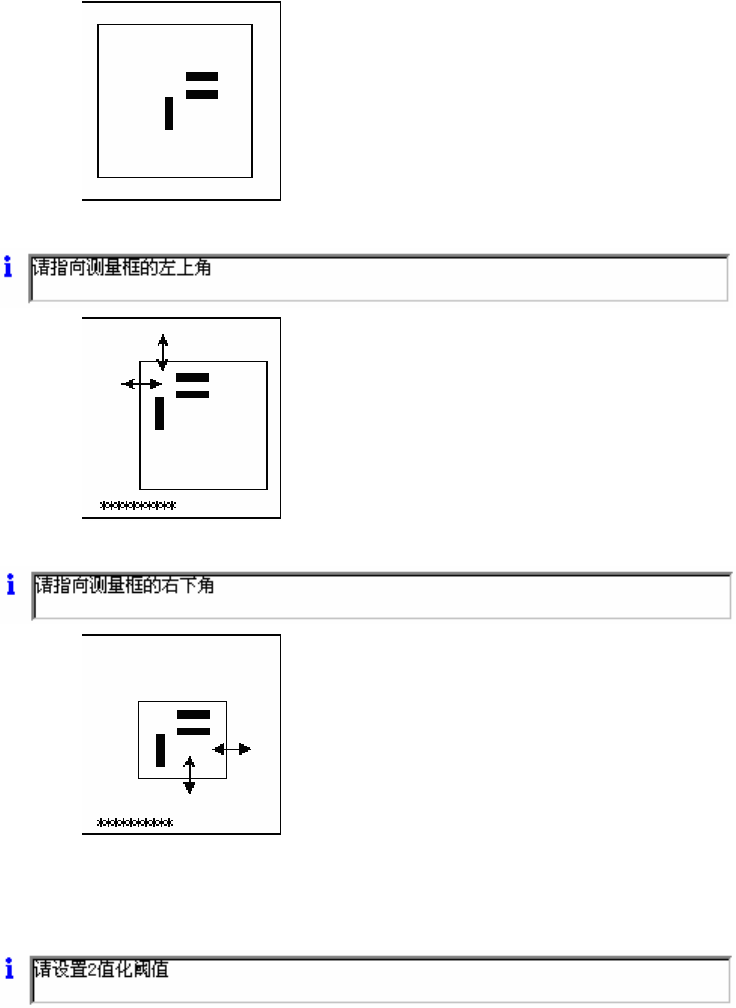

显示摄像机图像和长方形的框。
垫片（PAD）印刷部分
首先设定上面及左面的刻度框。
设定需要识别的上面及左面(移动箭头部分的边)。
设定完成后按下“OK”按钮。
以同样的方式设定下面及右面的刻度框。
调整完成后按下“OK”按钮。
第1部 基本编 第4章 制作生产程序
4-168
● 设置照明模式

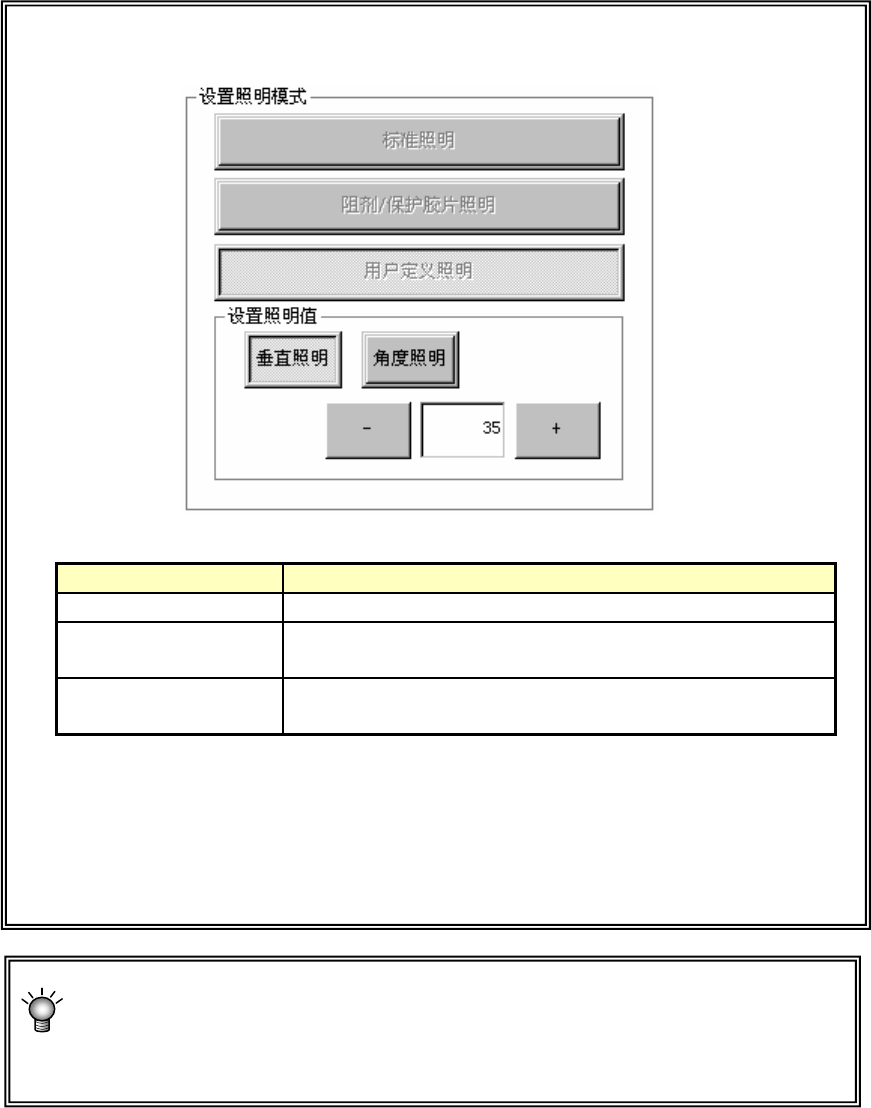

图 4-5-2-3-2-3 设置照明模式
