第 2 部 功能详细编 第 8 章 手动控制
8-16
8-3-3-7 控制项目：图像表示
显示所选贴片头的激光传感器的图像数据。
在选中控制项目“图像表示”时，选择“执行(E)”按钮、或按下“F3”键控制。

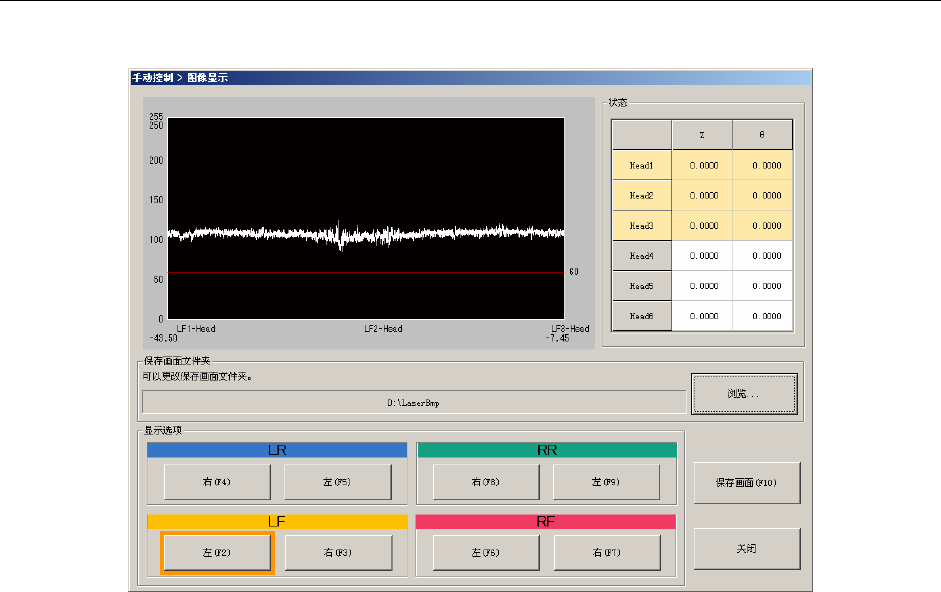

图 8-3-3-7-1 图像表示
(1) 显示选项
利用显示选择按钮选择要显示的图像。
与显示中的图像对应，所选择的按钮的周围变为橙色。
(2) 保存画面
如按下[保存画面（F10）]按钮，将以位图文件把显示中的画面保存到指定的保存位置。位图
文件用以下的名称保存。
机器序号 + “Image”+ Head（LF，LR…）
+ 激光序号 + 吸嘴（L123，L456）
(3) 指定画面保存位置
如按下[浏览…]按钮，可以指定位图文件的保存位置。
第 2 部 功能详细编 第 8 章 手动控制
8-17
8-3-3-8 控制项目：边缘检查
对所选贴片头的激光传感器进行边缘检查(检测脏污)。
请将贴片头或吸嘴移动到比激光面更上方的位置后执行。
在选中控制项目的“边缘检查”时，选择“执行(E)”按钮、或按“F3”键进行控制。
8-3-3-9 控制项目：边缘检查表示
对所选贴片头进行激光传感器全部的边缘检查(检测赃污)，显示其数据。
在选中控制项目的“边缘检查表示”时，选择“执行(E)”按钮、或按下“F3”键进行控制。

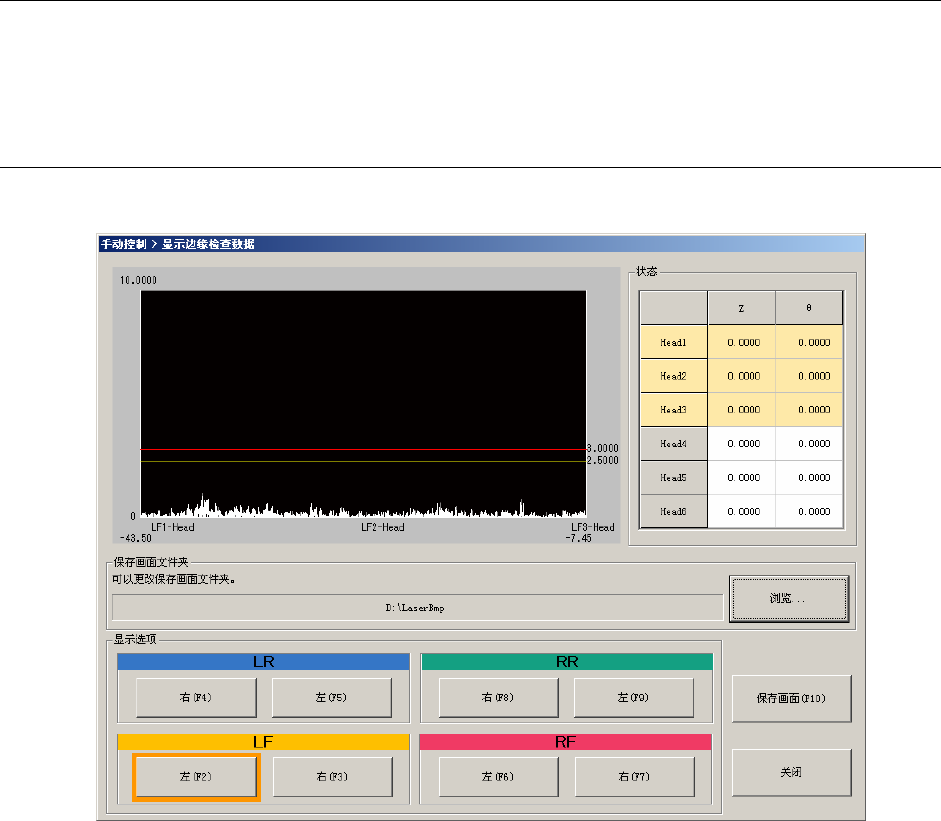

图 8-3-3-9-1 边缘检查表示
(1) 显示选项
利用显示选择按钮选择要显示的图像。
与显示中的图像对应，所选择的按钮的周围变为橙色。
(2) 保存画面
如按下[保存画面（F10）]按钮，将以位图文件把显示中的画面保存到指定的保存位置。位图
文件用以下的名称保存。
机器序号 + “Edge”+ Head（LF，LR…）
+ 激光序号 + 吸嘴（L123，L456）
(3) 指定画面保存位置
如按下[浏览…]按钮，可以指定位图文件的保存位置。
第 2 部 功能详细编 第 8 章 手动控制
8-18
8-3-3-10 状态显示、计测结果
结束控制后，画面显示控制 Head 的真空 ON、OFF 状态，Z 轴坐标，激光计测结果。
· 获得计测(SWEEP)和计测(ONCE)的结果时，返回的激光状态一览，如下表 8-3-3-10-1 所示。
· 边缘检查的实施结果如表 8-3-3-10-2 所示。
表 8-3-3-10-1 状态一览
状态 说明
1
表示命令已正常执行。
5
连接错误。
* 有可能是电缆断线、接触不良等故障。
7
没有设置 EDGE 数据(激光识别宽度)。
8
没有连接传感器或存在硬件错误。
64
无法检测出元件。
67
测量停止。
在结束测量旋转前，因超时而被提前停止。
70
固件被查出处于异常状态。
78
决定窗口的窗口参数低于 2000micron。
79
窗口全部被遮住。
检查传感器是否有异物存在。
80
窗口的左端被遮住。
检查元件的位置。
81
窗口的右端被遮住。
检查元件的位置。
82
窗口的两端被遮住。
检查元件的位置。
86
参数错误。
对命令指定了无效的参数。
确认输入参数的正确性。
87
数据错误。
被查出存在无效的数据。
93
取得形状失败。
从传感器的测量结果无法检测出被检查的元件的形状。对实际的元件形状来说，被设
置的元件形状参数可能是错误的。
98
无法查出最小宽度。
从传感器的测量结果无法检测出元件的最小宽度。
99
在下一次检查最小宽度处理之前，没有结束最初处理(从 REPORTW_CMD 开始)。
100
初始化所需信息未按要求预先执行所需的初始化。
REPORTW_CMD 需要设置单位(mm)。
102
为测量而设置的元件形状无效。
103
在图像检查过程中，激光的亮度过低。
