第 2 部 功能详细编 第 8 章 手动控制
8-32
(2) 孔号
利用“+”，“-”按钮选择要控制的电动供料器之孔号。
按下“+”按钮，可以选择孔号比当前显示的孔号大并且是已连接的电动供料器。
按下“-”按钮，可以选择孔号比当前显示的孔号小并且是已连接的电动供料器。如果没有可
以选择的供料器，孔号不变。

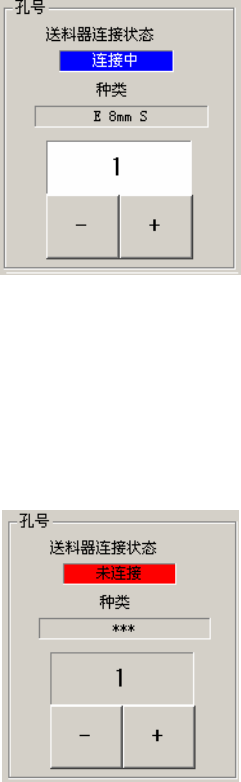

图 8-5-2-4 孔号选择按钮
但当选择中的电动供料器的“供料器连接状态”为“未连接”时，编号显示部分变灰，不能
进行“执行”、“设置”操作。
这种情况下，请对显示的孔号连接电动供料器，或者对任意的孔号连接电动供料器后，用“+”
“-”按钮选择孔号。
图 8-5-2-5 电动供料器未连接的显示
第 2 部 功能详细编 第 8 章 手动控制
8-33
(3) 控制项目
利用单选按钮选择控制项目。选择中的供料器属于多通道供料器时，请在组合框中选择通道。
如果是单通道供料器则不能选择通道。

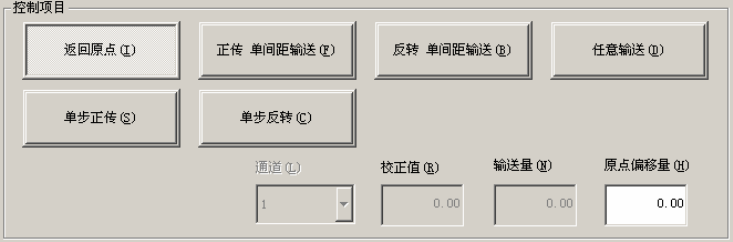

图 8-5-2-6 控制项目
1) 返回原点
当控制项目的“返回原点”已被选中时，如輸入“原点偏移量”后选择“执行（E）”按钮，
即进行返回原点动作。
2) 正传（反转）单间距输送
当控制项目的“正传（反转）单间距输送”已被选中时，如輸入“校正值”后选择“执行
（E）”按钮，即进行正传或反转单间距输送动作。
3) 任意输送
当控制项目的“任意输送”已被选中时，如輸入“输送量”后选择“执行（E）”按钮，即
进行任意输送动作。
4) 正传（反转）单步动作
当控制项目的“正传（反转）单步动作”已被选中时，如选择“执行（E）”按钮，即进行
正传（反转）单步动作。
(4) 状态
显示所选择的电动供料器的版本信息、属性信息、传感器状态等各种状态。
第 2 部 功能详细编 第 8 章 手动控制
8-34
(5) 设置
连接电动供料器后，“设置”按钮变为有效。按下“设置”按钮，会显示属性设置对话框。
可以设置选择中的供料器的属性。
在下拉框中选择送料速度后，按下“执行”按钮。
但当“电动式台架连接状态”、 “供料器连接状态”为“未连接”时，不能进行“执行”操
作。
图 8-5-2-7 属性设置画面
(6) 切割控制
如连接电动式台架，“切割控制”按钮变为有效。按下“切割控制”按钮，会显示切割控制
对话框。在“状态”部分显示切割机单元的传感器状态和传感器反应时间。但当电动式台架
为连接状态时，不能进行“执行”操作。
