2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System 2.4 Was Sie bei Instandhaltungsarbeiten grundsätzlich beachten sollt en Ab Softw areversion SR.604 CA.xx Ausgabe 08/2011 DE 18 2.4.4.2 Multipet…
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.4 Was Sie bei Instandhaltungsarbeiten grundsätzlich beachten sollten
17
2.4.4.1 Multipette zusammenbauen
2

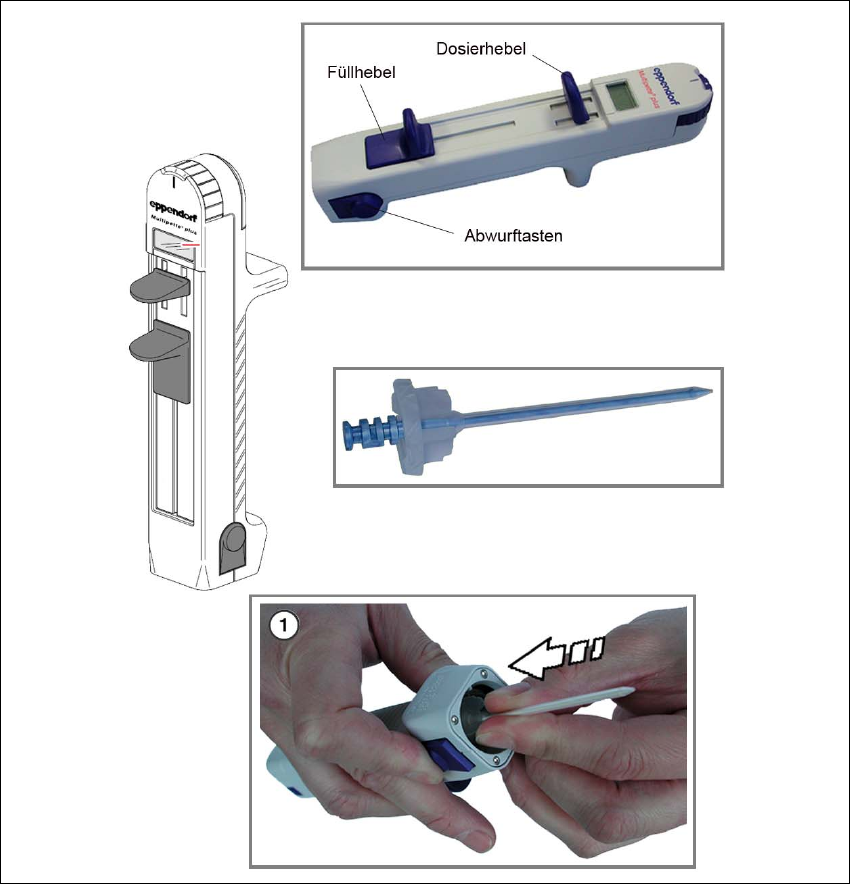

Abb. 2.4 - 2 Multipette zusammenbauen
Drücken Sie den Füllhebel der Multipette ganz nach unten und halten Sie ihn fest.
Drücken Sie den blauen Combitip auf die Multipette.
Der Combitip rastet ein.
Die Digitalanzeige zeigt das Volumen an, das mit dem eingesetzten Combitip und der aktu-
ellen Position des Volumenwahlrads dosiert werden würde.
Prüfen Sie, ob der Combitip fest an der Multipette sitzt (1).
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.4 Was Sie bei Instandhaltungsarbeiten grundsätzlich beachten sollten Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
18
2.4.4.2 Multipette füllen und einstellen
2
2

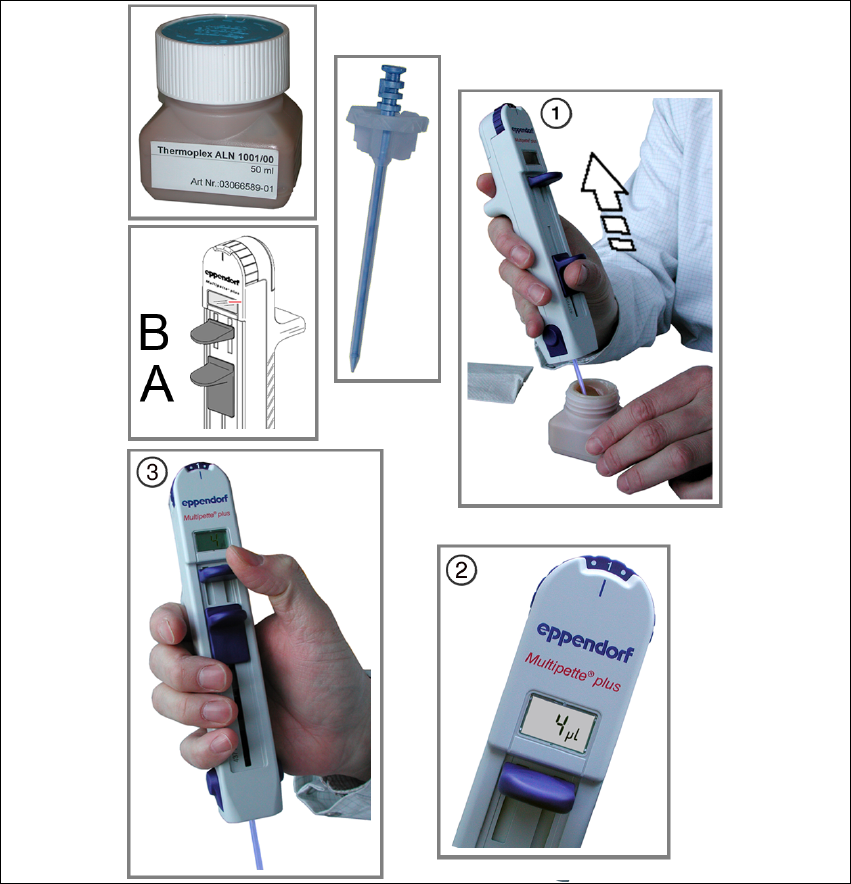

Abb. 2.4 - 3 Multipette befüllen
Legen Sie ein Tuch oder ähnliches auf ihre Arbeitsfläche, um diese beim Einstellen der Mul-
tipette nicht durch Fett zu verschmutzen.
Schieben Sie den großen blauen Schieberegler (Regler A im Bild links) bis zum Anschlag
nach unten in Richtung Combitip.
Tauchen Sie die Spitze des Combitips in das Thermoplex ALN 1001/00.
Schieben Sie langsam den großen blauen Schieberegler (A) der Multipette langsam in Rich-
tung Display, um das Fett in die Multipette zu ziehen.
Nehmen Sie die Spitze des Combitips aus der Fettflasche.
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.4 Was Sie bei Instandhaltungsarbeiten grundsätzlich beachten sollten
19
Wischen Sie überschüssiges Fett am Combitip ab.
2
– Wenn Sie den Combitip nicht vollständig befüllen, blinkt die Anzeige nicht. Das erste Vo-
lumen müssen Sie verwerfen.
– Sie können das Volumen zwischen den Abgabeschritten ändern, indem Sie das Volu-
menwahlrad betätigen.
– Betätigen Sie den Füllhebel zu schnell, kann ein zu starker Unterdruck entstehen. Das
Fett wird mit Luftbläschen angereichert, die Dosierungenauigkeiten verursachen kön-
nen.
Stellen Sie den Drehregler der Multipette auf den Punkt links neben der "1".
Am Display muss die Anzeige "4µl" erscheinen.
Schieben Sie den kleinen blauen Schieberegler (B) am Display bis zum Anschlag nach
unten.
Dadurch wird evtl. eingeschlossene Luft im Combitip entfernt. Die Mengenangabe ist danach
genau.
Die Multipette ist jetzt einsatzbereit.
Testen Sie die Dosiermenge über dem Tuch.
