2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System 2.5 Baugruppenübersicht des SWS Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE 20 2.5 Baugruppenübersicht des SWS Das SWS besteht aus den f…
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.4 Was Sie bei Instandhaltungsarbeiten grundsätzlich beachten sollten
19
Wischen Sie überschüssiges Fett am Combitip ab.
2
– Wenn Sie den Combitip nicht vollständig befüllen, blinkt die Anzeige nicht. Das erste Vo-
lumen müssen Sie verwerfen.
– Sie können das Volumen zwischen den Abgabeschritten ändern, indem Sie das Volu-
menwahlrad betätigen.
– Betätigen Sie den Füllhebel zu schnell, kann ein zu starker Unterdruck entstehen. Das
Fett wird mit Luftbläschen angereichert, die Dosierungenauigkeiten verursachen kön-
nen.
Stellen Sie den Drehregler der Multipette auf den Punkt links neben der "1".
Am Display muss die Anzeige "4µl" erscheinen.
Schieben Sie den kleinen blauen Schieberegler (B) am Display bis zum Anschlag nach
unten.
Dadurch wird evtl. eingeschlossene Luft im Combitip entfernt. Die Mengenangabe ist danach
genau.
Die Multipette ist jetzt einsatzbereit.
Testen Sie die Dosiermenge über dem Tuch.
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.5 Baugruppenübersicht des SWS Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
20
2.5 Baugruppenübersicht des SWS
Das SWS besteht aus den folgenden Hauptbaugruppen.
2

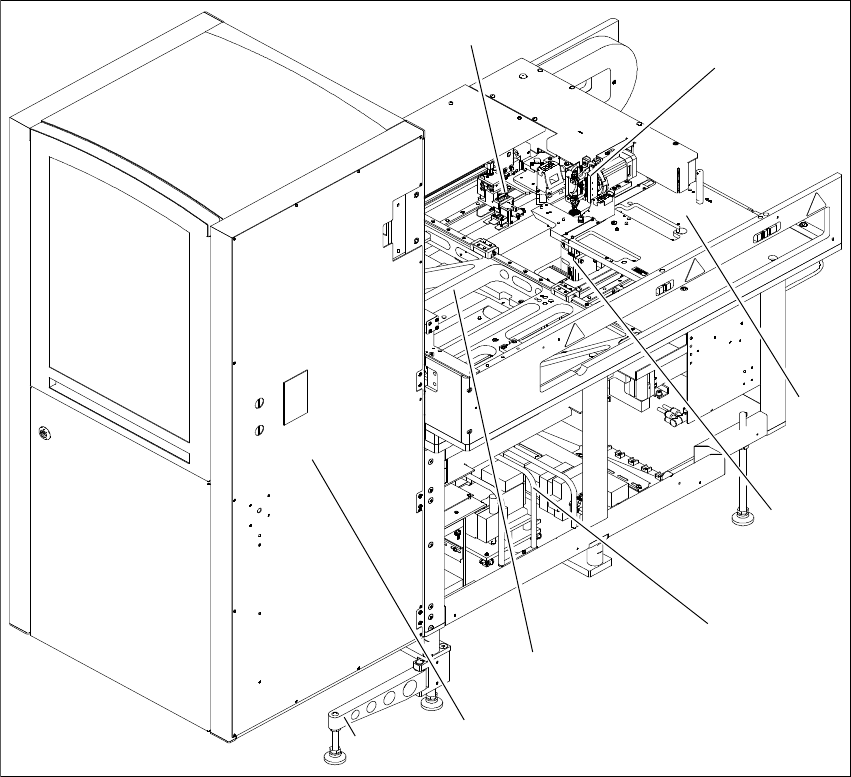

Abb. 2.5 - 1 SIPLACE Wafer System (SWS) - seitlich
2
(1) Greifer (2) Flip-Unit
(3) Einbauplatz für Optionen (Die-Attach Unit
oder Linear Dipping Unit)
(4) Die-Ejector (Ausstechsystem)
(5) Versorgungseinheit (PC, Vakuum-
Pumpe)
(6) XY Unit
(7) Wafer Wechsel System (Magazin-Lift) (8) Stützfuß (eingeklappt)
6
2
5
3
4
1
7
8
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.5 Baugruppenübersicht des SWS
21
2
Abb. 2.5 - 2 SIPLACE Wafer System (SWS) - von hinten
Die Druckluftversorgung des SWS erfolgt direkt durch den Bestückautomaten (siehe Betriebsan-
leitung). Für die Vakuumversorgung ist das SWS mit einer eigenen Vakuumpumpe ausgestattet.
(1) Grundrahmen (2) Barcodescanner je nach Konfiguration entweder am
Wafer-Wechsler oder am Greifer
1
2
