Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung Ausgabe 08/2011 DE 2.11 Instandhaltungsar beiten an der Flip-Unit 59 2.1 1.8 Höhenmesseinheit am Pipettenhalter prüfen 2 2 2.1 1.9 Angeschlosse…
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.11 Instandhaltungsarbeiten an der Flip-Unit Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
58
2.11.7.2 Überprüfung mit Hilfe der SWS GUI bei eingeschalteter Maschine
Für diese Überprüfung ist in der SWS GUI das Bediener-Level Service erforderlich.
Wechseln Sie in die Ansicht Service -> Galil I/Os -> Registerkarte Galil Outputs.
Klicken Sie auf den Button D013 ZylinderHomeFlipZ.
Der Z-Hub fährt herunter.
Klicken Sie erneut auf den Button D013 ZylinderHomeFlipZ.
Der Z-Hub fährt wieder herauf.
Testen Sie auf diese Weise beide Segmente.
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.11 Instandhaltungsarbeiten an der Flip-Unit
59
2.11.8 Höhenmesseinheit am Pipettenhalter prüfen
2
2
2.11.9 Angeschlossene Kabel und Leitungen prüfen
2
2
Intervall: 2 4-monatlich 2
Arbeitsmittel: 2
keine
2 2

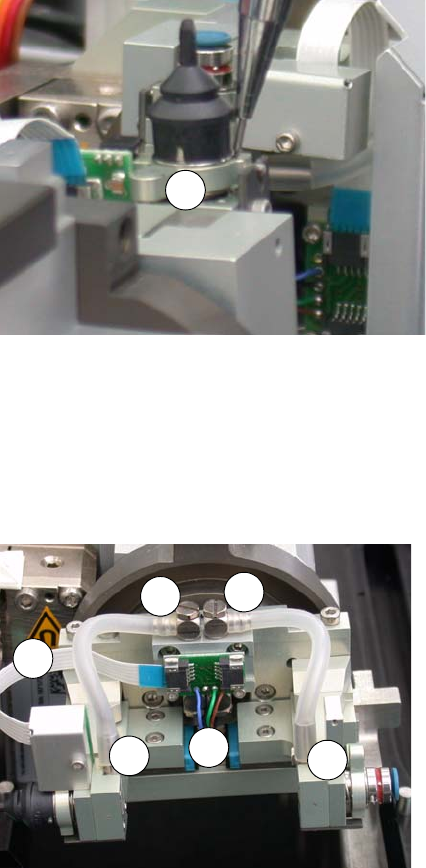

Legende
(1) Höhenmesseinheit
Drehen Sie das Drehteil in die Abhol-
Position oder die Die-Attach-Transfer-
Position.
Drücken Sie die Höhenmesseinheit am
Pipettenhalter mit einem geeigneten
Gegenstand (z. B. einem Stift) herunter.
Sie muss sich leichtgängig wieder in die
Ausgangsposition zurückbewegen.
1
Intervall: 2 jährlich 2
Arbeitsmittel: 2
keine
2 2
Legende
(1) Anschluss-Stellen Vakuumleitungen
(2) Kabel für Touch-Down-Sensor
(3) Flachbandkabel.
Prüfen Sie die am Drehteil angeschlos-
senen Kabel und Leitungen auf festen Sitz,
Abrieb und Scheuerstellen.
Achten Sie darauf, dass das Flachbandka-
bel einen geeigneten Radius beschreibt,
so dass es nicht abknickt.
2
2
1
1
1
1
3
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.12 Instandhaltungsarbeiten am Greifer Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
60
2
2.12 Instandhaltungsarbeiten am Greifer
2.12.1 Greiferbacken reinigen
2
2
2
2 2

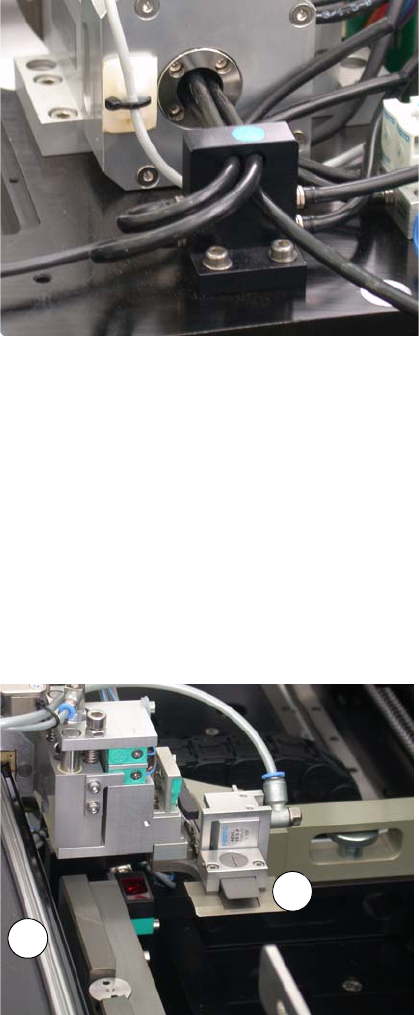

Prüfen Sie die Kabel und Leitungen, die
auf der Rückseite des Hohlwellenmotors
herausgeführt werden, auf festen Sitz, Ab-
rieb und Scheuerstellen.
Es dürfen keine Gegenstände oder sonsti-
ges auf der Oberfläche der beweglichen
Leitungen (Schläuche) anliegen.
Intervall: 2 wöchentlich 2
Arbeitsmittel: 2
Äthylalkohol, Reinigungsstäbchen, fusselfrei
2 2
Legende
(1) Greiferbacken
(2) Führungsschiene
Reinigen Sie die Greiferbacken mit einem
mit Äthylalkohol befeuchteten Reinigungs-
stäbchen.
1
