Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung Ausgabe 08/2011 DE 2.8 Instandhaltungsarbeiten am Ausstechsystem (D ie-Ejector) 35 2.8.7 Welle für die Z-Bewegu ng am Nadelsystem schmieren 2 2…
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.8 Instandhaltungsarbeiten am Ausstechsystem (Die-Ejector) Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
34
2
2
Prüfen Sie jeweils den Lippendichtring auf sichtbare Verschleißerscheinungen.
Bei Bedarf muss die Dichtungseinheit getauscht werden.
Lösen Sie dazu die seitliche Inbusschraube, mit der die Dichtungseinheit fixiert ist, leicht.
Um die seitliche Inbusschraube lösen zu können, entfernen Sie den darunterliegenden
pneumatischen Anschluss.
Ziehen Sie die Dichtungseinheit heraus.
Setzen Sie die neue Dichtungseinheit ein und schieben Sie sie bis zum Anschlag nach un-
ten.
Ziehen Sie die seitliche Inbusschraube vorsichtig fest.
HINWEIS
Wenn die seitliche Inbusschraube an der Zentriereinheit schwer zugänglich ist, müssen Sie ggf.
die 4 Befestigungsschrauben (Pos. 5) des Arretierungsrings entfernen und den Ring abnehmen.
Setzen Sie den Arretierungsring wieder ein und befestigen Sie ihn, bevor Sie die seitliche Inbus-
schraube festziehen. 2
2
Legende
(1) O-Ring
Fetten Sie den O-Ring mit UNISILCON
L250L (dünner Schmierfilm).
1
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.8 Instandhaltungsarbeiten am Ausstechsystem (Die-Ejector)
35
2.8.7 Welle für die Z-Bewegung am Nadelsystem schmieren
2
2
Die Welle für die Z-Bewegung (Ausstoßführung) muss von Hand leicht in der Bronzeführung be-
wegbar sein und sollte daher regelmäßig geschmiert werden. 2
2
2
Legende
(1) Schmierstelle
Schieben Sie die Z-Welle leicht aus der Bronzeführung heraus.
Sprühen Sie etwas Sprühfett an die gezeigten Schmierstellen (1).
Intervall: 2 4-monatlich 2
Arbeitsmittel: 2 Sprühfett (Aerosol) 2
2 2
1
1
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.8 Instandhaltungsarbeiten am Ausstechsystem (Die-Ejector) Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
36
2.8.8 Verdreh-Arretierung auf Leichtgängigkeit prüfen
2
2
Die Verdreh-Arretierung, die das Nadelsystem fixiert, muss leichtgängig drehbar sein. Das einge-
setzte Nadelsystem muss sicher in der Arretierung sitzen. 2
2
Intervall: 2 6-monatlich 2
Arbeitsmittel: 2 keine 2
2 2
2

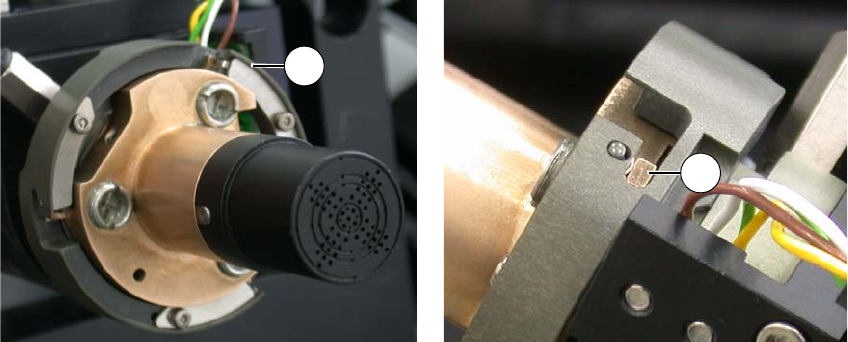

Legende
(1) Verdreh-Arretierung offen
(2) Verdreh-Arretierung mit fixiertem Niederhalter-Pin
Prüfen Sie, ob die Verdreh-Arretierung frei von Fremdkörpern ist und entfernen Sie diese
gegebenenfalls.
Setzen Sie das Nadelsystem senkrecht in die Verdreh-Arretierung ein.
Drehen Sie die Verdreh-Arretierung gegen den Uhrzeigersinn, bis der Niederhalter-Pin
korrekt fixiert wird (2).
1
1
2
