2.14 Instandhaltungsarbeiten am PC
Der PC für das SWS befindet sich hinter dem Magazin-Lift. Um ihn zugänglich zu machen, müs-
sen Sie den Magazin-Lift aufschwenken (siehe "Magazin-Lift aufschwenken" auf Seite 14) und die
Versorgungseinheit herausziehen (siehe "Versorgungseinheit herausziehen" auf Seite 15). 2
2.14.1 PC-Filter reinigen
2
2
2
2.14.2 PC-Lüfter auf Funktion überprüfen
2
Intervall: 2 jährlich 2
Arbeitsmittel: 2
Staubsauger
2 2
2
Legende

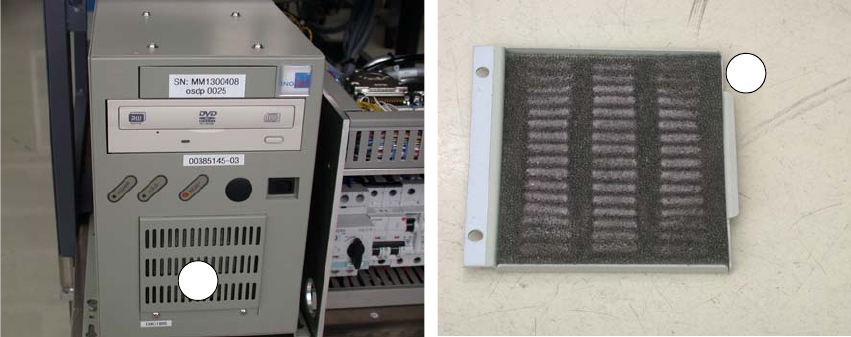

(1) PC-Filter
Entfernen Sie die beiden Schrauben, mit denen das Gitterblech des PC-Filters befestigt ist.
Saugen Sie den PC-Filter mit einem Staubsauger ab.
Setzen Sie das Gitterblech mit dem Filter wieder ein und befestigen Sie es mit den beiden
zuvor entfernten Schrauben.
1
1
Intervall: 2 jährlich 2
Arbeitsmittel: 2
Blatt Papier
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.14 Instandhaltungsarbeiten am PC
67
2
2.14.3 Sichtprüfung der elektrischen Anschlüsse
2
2
2 2
Legende

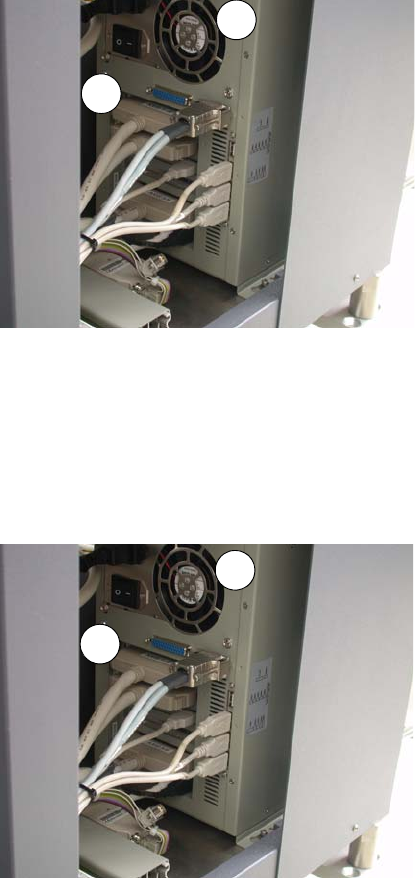

(1) PC-Lüfter an der Rückseite
(2) PC-Anschlüsse an der Rückseite
Schalten Sie den PC ein.
Halten Sie ein Blatt Papier vor den Lüfter.
Der Lüfter muss das Papier wegblasen.
1
2
Intervall: 2 jährlich 2
Arbeitsmittel: 2
keine
2 2
Legende
(1) PC-Lüfter an der Rückseite
(2) PC-Anschlüsse an der Rückseite
Kontrollieren Sie die Anschlüsse auf festen
Sitz und Beschädigung.
1
2
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.15 Instandhaltungsarbeiten am Vakuumsystem Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
68
2.15 Instandhaltungsarbeiten am Vakuumsystem
2.15.1 Vakuumleistung und Saugkraft überprüfen
2
2
2
VORSICHT
Für diese Überprüfung ist das Bediener-Level Service in der SWS GUI erforderlich. Sie darf nur
von entsprechend geschultem Personal vorgenommen werden. 2
Das SWS muss eingeschaltet sein und die entsprechende Schutzhaube geöffnet werden. Die
Stromversorgung der Portalachsen und der SWS-Achsen wird sofort unterbrochen. Die Por-
talachsen und alle Achsen des SWS bleiben stehen. Am Bildschirm wird eine entsprechende Mel-
dung ausgegeben. Übergehen Sie diese Meldung. 2
Wechseln Sie in die Ansicht Service -> USB outputs und schalten Sie alle Vakuum-Ver-
braucher aus.
Wechseln Sie in der SWS GUI in die Ansicht Service -> USB IOs -> Registerkarte USB Pro-
grams.
Schalten Sie mit dem Button Main Vacuum Pump on das Vakuum ein und lesen Sie den
Wert unter Main Vacuum [mbar] ab. Der Wert sollte ca. 700 mbar betragen, wenn alle Va-
kuum-Verbraucher ausgeschaltet sind.
Achten Sie auf Blasgeräusche innerhalb der Maschine.
Suchen Sie bei einem etwaigen Vakuumverlust die potentiellen Schwachstellen ab:
– Vakuumdichtigkeit am Ausstechsystem testen (auf Seite 37)
– Flip-Unit: Pipettenbefestigung auf Dichtigkeit prüfen (auf Seite 51)
– Die-Attach-Unit: Pipettenbefestigung auf Dichtigkeit prüfen (auf Seite 43)
Intervall: 2 4-monatlich 2
Arbeitsmittel: 2
SWS GUI, Vakuum
