2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System 2.7 Allgemeine Instandhaltungsarbeiten Ab So ftwareversion SR.604 CA.xx Ausgabe 08/2011 DE 26 2.7 Allgemeine Inst andhaltungsarbeiten 2.7.1 Abw…
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.6 Instandhaltungsplan
25
2
PC
Sichtprüfung der elektrischen Anschlüsse
Siehe Seite 67 keine
Vakuum-System
Vakuumpumpe: Membrane wechseln
Siehe Seite 69 Membran der Vakuumpumpe
Vakuum-System
Ventile auf Dichtigkeit prüfen
Siehe Seite 69 keine
Wafer-Changer
Läufer auf spiel- und spannungsfreie Einstel-
lung prüfen
Siehe Seite 71
Bei Bedarf
Ausstechsystem
Ausstechnadel auf Bruch überprüfen
Siehe Seite 30 keine
Ausstechsystem
Ausstechsystem zentrieren
Siehe Seite 40 SWS GUI, Inbusschlüssel
Wafer-Tisch
Bei gehäufter Produktumstellung O-Ringe
der Waferauflageleisten auf Undichtigkeit
prüfen, ggf. erneuern und fetten
Siehe Seite 73 UNISILIKON L250L
Intervall2 Tätigkeit 2 Seite 2 Arbeitsmittel/Ersatzteil 2
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.7 Allgemeine Instandhaltungsarbeiten Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
26
2.7 Allgemeine Instandhaltungsarbeiten
2.7.1 Abwurfbehälter leeren und Pipettenwechsler absaugen
2
2

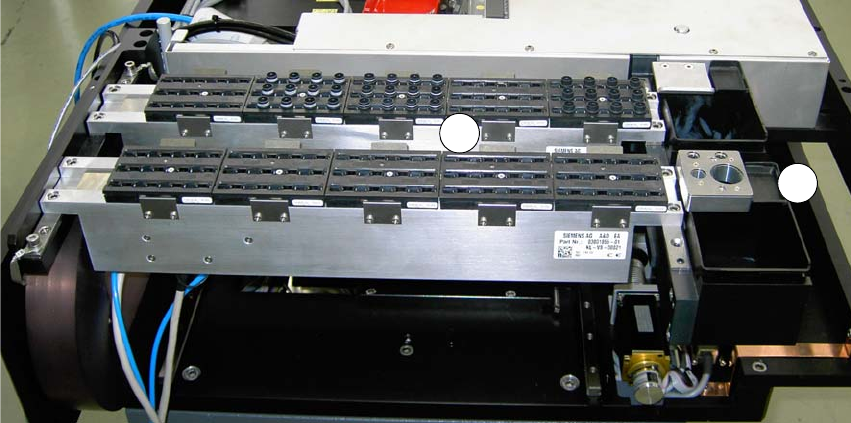

Abb. 2.7 - 1 Pipettenwechsler und Abwurfbehälter
Legende
(1) Abwurfbehälter
(2) Pipettenwechsler
Abwurfbehälter entleeren
Nehmen Sie den Abwurfbehälter heraus und entleeren Sie ihn in den Sammelbehälter.
Es empfiehlt sich, den Abwurfbehälter jeden Tag zu entleeren. Sie können so feststellen, ob
ein bestimmtes Bauelement häufig abgeworfen wird. Die Fehlerursache ermitteln Sie mit
Hilfe des Spurfehlermenüs oder OIS.
Saugen Sie das Umfeld des Abwurfbehälters ab und stellen Sie diesen zurück.
Der Innenraum des Bestückautomaten sollte frei von herumliegenden Bauelementen sein, da
diese zwischen beweglichen Teilen Funktionsstörungen verursachen können.
Pipettenwechsler absaugen
Halten Sie einen Abstand von mind. 1 cm mit der Staubsaugerdüse zu den Pipetten ein, um
diese nicht zu beschädigen.
Intervall 2 täglich 2
Arbeitsmittel 2 Staubsauger, Abfalleimer, Sammelbehälter 2
1
2
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.7 Allgemeine Instandhaltungsarbeiten
27
Saugen Sie die Pipettenwechsler ab.
Die Pipettenwechsler sollten frei von Verschmutzungen bzw. Bauteilen sein, da diese die kor-
rekte Pipettenaufnahme und -ablage behindern können.
2.7.2 Manometer für den Abblasdruck von Die-Attach-Unit und Flip-Unit prüfen
2
2
2.7.3 Sichtprüfung und Reinigung des Maschineninnenraums
2
Schalten Sie den Bestücker und das SWS ordnungsgemäß aus.
Öffnen Sie Schutzhaube am zu prüfenden SWS.
Schwenken Sie den Magazin-Lift auf (siehe "Magazin-Lift aufschwenken" auf Seite 14).
Ziehen Sie die Versorgungseinheit heraus (siehe "Versorgungseinheit herausziehen" auf
Seite 15).
Reinigen Sie den Maschineninnenraum mit einem Staubsauger und einem Pinsel vorsichtig
und sorgfältig von Staub und Verschmutzungen.
Achten Sie dabei darauf, dass die induktiven Sensoren und Endschalter frei von Verschmut-
zung sind und dass sich keine abgeworfenen Bauteile im Innenraum befinden.
Reinigen Sie die offen liegenden und frei zugänglichen Platinen vorsichtig und sorgfältig mit
Pinsel und Reinigungsstäbchen von Staub und Verschmutzungen.
Schieben Sie die Versorgungseinheit zurück (siehe "Versorgungseinheit einschieben" auf
Seite 16) und schließen Sie den Magazin-Lift (siehe "Magazin-Lift schließen" auf Seite 15).
Intervall 2 wöchentlich 2
Arbeitsmittel 2 Spiegel 2
2

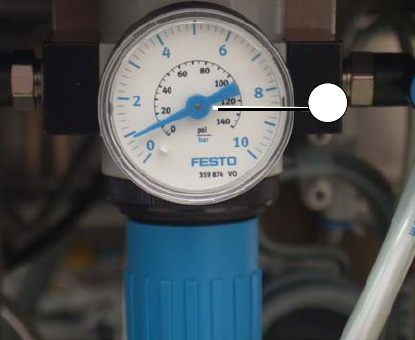

Legende
(1) Manometer für den Abblasdruck
Halten Sie an der Rückseite des SWS ei-
nen Spiegel in den Spalt zwischen SWS
und Bestücker.
Prüfen Sie, ob der angezeigte Druck, dem
bei der Inbetriebnahme eingestelltem
Druck entspricht (zwischen 0,5 und
0,8 bar).
1
Intervall 2 6-monatlich 2
Arbeitsmittel 2 Pinsel, Staubsauger, Reinigungsstäbchen, fusselfrei 2
