2.8.6 Lippendichtring an Nadelsystem und Zentriereinheit auf Dichtigkeit prüfen
2
2
Um die Vakuumdichtigkeit zu gewährleisten müssen die Lippendichtringe (1) an Nadelsystem und
Zentriereinheit regelmäßig auf Verschleiß überprüft werden. 2
2
Intervall: 2 4-monatlich 2
Arbeitsmittel: 2 keine 2
2 2
2 2
Abb. 2.8 - 1 Nadelsystem Abb. 2.8 - 2 Zentriereinheit
2
Legende
(1) Dichtungseinheit mit Lippendichtring
(2) Arretierungsbohrung
(3) Arretierungs-Pin
2
(4) seitliche Inbusschraube
(5) Befestigungsschrauben Arretierungsring
1
2
4
2
1
3
4
5
5
5
5
3
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.8 Instandhaltungsarbeiten am Ausstechsystem (Die-Ejector) Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
34
2
2
Prüfen Sie jeweils den Lippendichtring auf sichtbare Verschleißerscheinungen.
Bei Bedarf muss die Dichtungseinheit getauscht werden.
Lösen Sie dazu die seitliche Inbusschraube, mit der die Dichtungseinheit fixiert ist, leicht.
Um die seitliche Inbusschraube lösen zu können, entfernen Sie den darunterliegenden
pneumatischen Anschluss.
Ziehen Sie die Dichtungseinheit heraus.
Setzen Sie die neue Dichtungseinheit ein und schieben Sie sie bis zum Anschlag nach un-
ten.
Ziehen Sie die seitliche Inbusschraube vorsichtig fest.
HINWEIS
Wenn die seitliche Inbusschraube an der Zentriereinheit schwer zugänglich ist, müssen Sie ggf.
die 4 Befestigungsschrauben (Pos. 5) des Arretierungsrings entfernen und den Ring abnehmen.
Setzen Sie den Arretierungsring wieder ein und befestigen Sie ihn, bevor Sie die seitliche Inbus-
schraube festziehen. 2
2
Legende
(1) O-Ring
Fetten Sie den O-Ring mit UNISILCON
L250L (dünner Schmierfilm).
1
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.8 Instandhaltungsarbeiten am Ausstechsystem (Die-Ejector)
35
2.8.7 Welle für die Z-Bewegung am Nadelsystem schmieren
2
2
Die Welle für die Z-Bewegung (Ausstoßführung) muss von Hand leicht in der Bronzeführung be-
wegbar sein und sollte daher regelmäßig geschmiert werden. 2
2
2

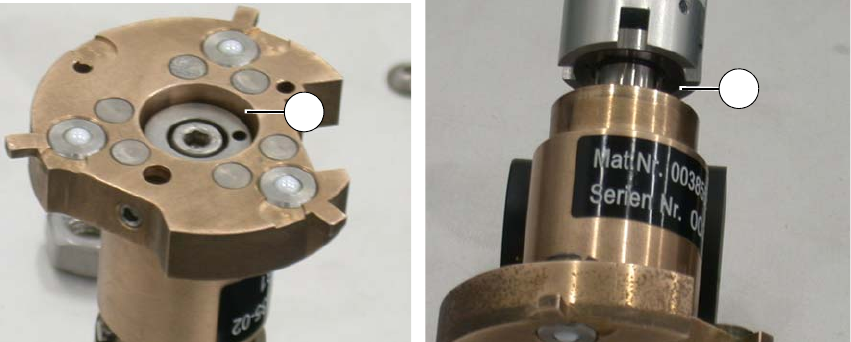

Legende
(1) Schmierstelle
Schieben Sie die Z-Welle leicht aus der Bronzeführung heraus.
Sprühen Sie etwas Sprühfett an die gezeigten Schmierstellen (1).
Intervall: 2 4-monatlich 2
Arbeitsmittel: 2 Sprühfett (Aerosol) 2
2 2
1
1
