2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System 2.11 Instandhaltungsarbeiten an der Flip-Unit Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE 54 2.1 1.5 Abwurfbehälter prüfen 2 2 2 Interva…
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.11 Instandhaltungsarbeiten an der Flip-Unit
53
2.11.4 Saugteller an Pipettenaufnahme auf Dichtigkeit prüfen
2
2
Intervall: 2 3-monatlich 2
Arbeitsmittel: 2 ggf. neue Saugteller 2
2
Legende
(1) Saugteller
(2) Pipette
Ziehen Sie die Pipetten an beiden Seg-
menten ab.
Prüfen Sie den blauen Saugteller auf Be-
schädigung oder Verschleiß.
Sollte er Beschädigungen aufweisen,
muss er gegen einen neuen ausgetauscht
werden.
2
Lösen Sie das Einschraubgewinde des Saugtellers und nehmen Sie den Saugteller heraus.
Achten Sie darauf, dass der Distanzring an seiner Position verbleibt. Andernfalls ist keine
Dichtigkeit gegeben.
Setzen Sie den neuen Saugteller gerade auf, da sonst die Gefahr besteht, dass das Ein-
schraubgewinde beschädigt wird.
Befestigen Sie den Saugteller mit einem Anzugsdrehmoment von 13 Ncm
Setzen Sie die Pipetten wieder auf.
1
2
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.11 Instandhaltungsarbeiten an der Flip-Unit Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
54
2.11.5 Abwurfbehälter prüfen
2
2
2
Intervall: 2 3-monatlich 2
Arbeitsmittel: 2
fusselfreies Tuch
2 2
2

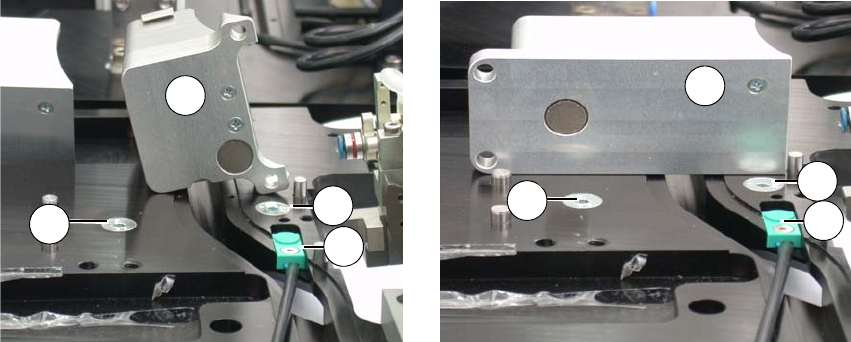

Abb. 2.11 - 1 Abwurfbehälter ohne Die-Attach-Unit
2
Abb. 2.11 - 2 Abwurfbehälter bei Einsatz der Die-Attach-
Unit
2 2
Legende
(1) Abwurfbehälter für Chips
(2) Magnetauflagefläche
2
(3) Sensor
Leeren Sie den Abwurfbehälter aus.
Reinigen Sie die Unterseite des Behälters und die Magnetauflageflächen mit einem fussel-
freien Tuch. Alle Oberflächen müssen verschmutzungsfrei sein, um die korrekte Lage des
Abwurfbehälters zu gewährleisten.
Reinigen Sie den Sensor mit einem fusselfreien Tuch.
2
1
2
3
2
1
2
3
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.11 Instandhaltungsarbeiten an der Flip-Unit
55
2.11.6 Linearführungen schmieren
2
2
Die Linearführungen am Drehteil und am Kopf der Flip-Unit sind regelmäßig zu schmieren. 2
VORSICHT
Gehen Sie beim Schmieren der Linearführung besonders sorgfältig vor.
Es darf kein Schmiermittel auf die Lese-Einheit gelangen. 2
2
2
Intervall: 2 3-monatlich 2
Arbeitsmittel: 2
Multipette, Lubcon Thermoplex ALN 1001/00D
2 2
2
Abb. 2.11 - 3 Linearführung am Drehteil
2
Abb. 2.11 - 4 Linearführung am Flip-Kopf
2 2
Legende
(1) Linearführung
(2) Lese-Einheit
2
1
1
2
