2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System 2.14 Instandhaltungsarbeiten am PC Ab Softw areversion SR.604 CA.xx Ausgabe 08/2011 DE 66 2.14 Inst andhaltungsarbeiten am PC Der PC für das SW…
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.13 Instandhaltungsarbeiten am Magazin-Lift
65
2.13.4 Seilzugsystem der Schiebetür überprüfen
2
2
2
2.13.5 Führung der Schiebetür reinigen
2
2
2
Intervall: 2 6-monatlich 2
Arbeitsmittel: 2
keine
2 2

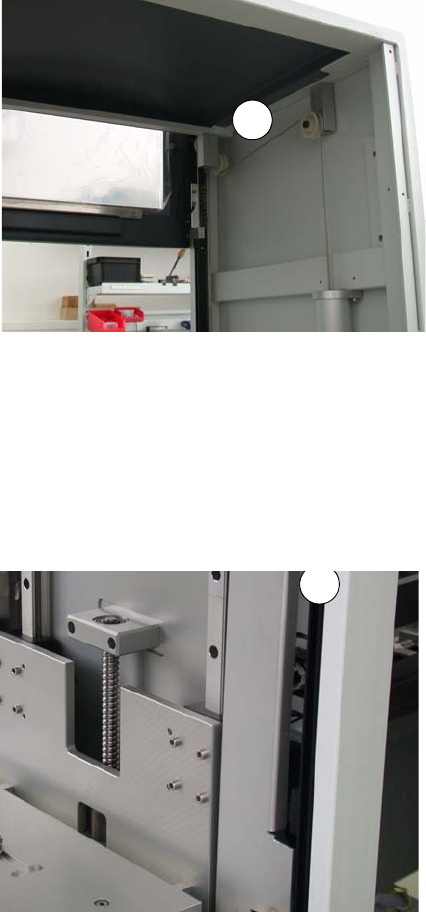

Legende
(1) Seilzugsystem der Schiebetür
Prüfen Sie die Rollen und das Zugseil auf
Verschleiß.
2
1
Intervall: 2 6-monatlich 2
Arbeitsmittel: 2
Äthylalkohol, fusselfreies Tuch
2 2
Legende
(1) Führung der Schiebetür
Öffnen Sie die Schiebetür.
Reinigen Sie die auf beiden Seiten die
Führungsschienen mit einem mit Äthylal-
kohol befeuchteten Tuch.
Schließen Sie die Schiebetür.
2 2
1
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.14 Instandhaltungsarbeiten am PC Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
66
2.14 Instandhaltungsarbeiten am PC
Der PC für das SWS befindet sich hinter dem Magazin-Lift. Um ihn zugänglich zu machen, müs-
sen Sie den Magazin-Lift aufschwenken (siehe "Magazin-Lift aufschwenken" auf Seite 14) und die
Versorgungseinheit herausziehen (siehe "Versorgungseinheit herausziehen" auf Seite 15). 2
2.14.1 PC-Filter reinigen
2
2
2
2.14.2 PC-Lüfter auf Funktion überprüfen
2
Intervall: 2 jährlich 2
Arbeitsmittel: 2
Staubsauger
2 2
2
Legende
(1) PC-Filter
Entfernen Sie die beiden Schrauben, mit denen das Gitterblech des PC-Filters befestigt ist.
Saugen Sie den PC-Filter mit einem Staubsauger ab.
Setzen Sie das Gitterblech mit dem Filter wieder ein und befestigen Sie es mit den beiden
zuvor entfernten Schrauben.
1
1
Intervall: 2 jährlich 2
Arbeitsmittel: 2
Blatt Papier
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.14 Instandhaltungsarbeiten am PC
67
2
2.14.3 Sichtprüfung der elektrischen Anschlüsse
2
2
2 2
Legende
(1) PC-Lüfter an der Rückseite
(2) PC-Anschlüsse an der Rückseite
Schalten Sie den PC ein.
Halten Sie ein Blatt Papier vor den Lüfter.
Der Lüfter muss das Papier wegblasen.
1
2
Intervall: 2 jährlich 2
Arbeitsmittel: 2
keine
2 2
Legende
(1) PC-Lüfter an der Rückseite
(2) PC-Anschlüsse an der Rückseite
Kontrollieren Sie die Anschlüsse auf festen
Sitz und Beschädigung.
1
2
