Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung Ausgabe 08/2011 DE 2.12 Instandhaltungsarbeiten am Greifer 61 2.12.2 Führungsschiene reinigen HINWEIS Die Führungsschiene des Greife rs ist auf…
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.12 Instandhaltungsarbeiten am Greifer Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
60
2
2.12 Instandhaltungsarbeiten am Greifer
2.12.1 Greiferbacken reinigen
2
2
2
2 2
Prüfen Sie die Kabel und Leitungen, die
auf der Rückseite des Hohlwellenmotors
herausgeführt werden, auf festen Sitz, Ab-
rieb und Scheuerstellen.
Es dürfen keine Gegenstände oder sonsti-
ges auf der Oberfläche der beweglichen
Leitungen (Schläuche) anliegen.
Intervall: 2 wöchentlich 2
Arbeitsmittel: 2
Äthylalkohol, Reinigungsstäbchen, fusselfrei
2 2
Legende
(1) Greiferbacken
(2) Führungsschiene
Reinigen Sie die Greiferbacken mit einem
mit Äthylalkohol befeuchteten Reinigungs-
stäbchen.
1
2
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.12 Instandhaltungsarbeiten am Greifer
61
2.12.2 Führungsschiene reinigen
HINWEIS
Die Führungsschiene des Greifers ist auf Lebzeit geschmiert und muss daher nur gereinigt
werden. 2
2
2
2
Wischen Sie die Führungsschiene des Greifers mit einem SIPLACE-Reinigungstuch ab.
2.12.3 Lager und Mitnehmernut am Sensorhebel schmieren
2
2
Intervall: 2 1-monatlich 2
Arbeitsmittel: 2
SIPLACE-Reinigungstuch
Intervall: 2 1-monatlich 2
Arbeitsmittel: 2
Sprühfett Aerosol
2 2

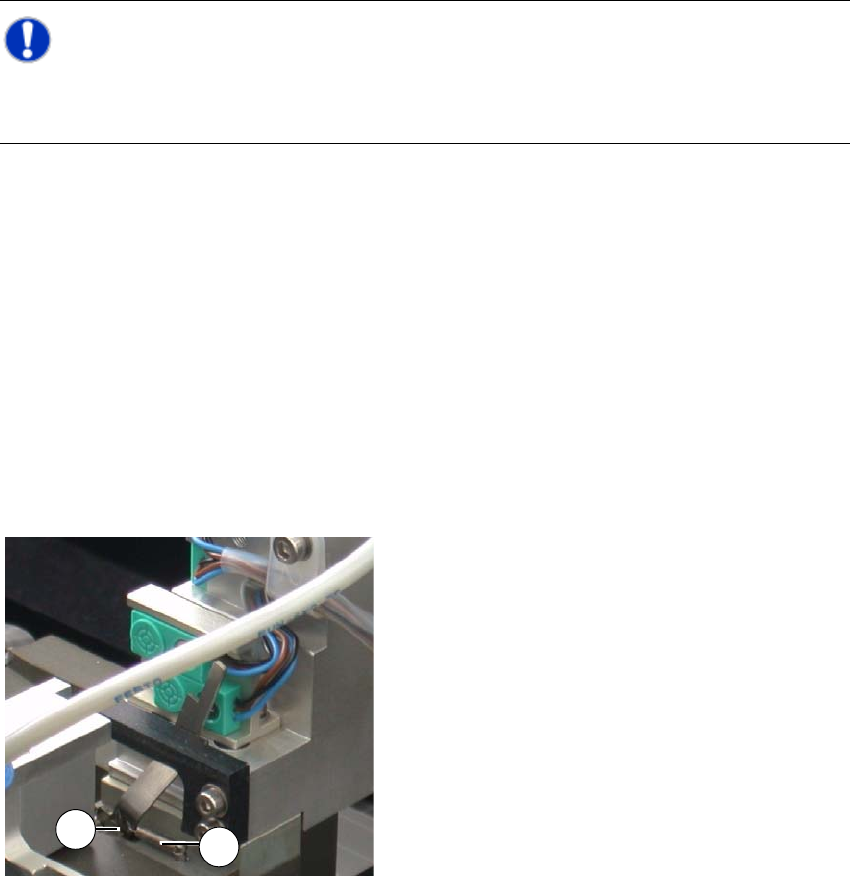

Legende
(1) Lager des Sensorhebels mit dahinter lie-
gender Mitnehmernut
(2) Rückzugfeder
Schmieren Sie das Lager des Sensorhe-
bels vorsichtig an der Federaufhängung.
Die Mitnehmernut wird dabei gleichzeitig
mit geschmiert.
Entfernen Sie überflüssiges Schmiermittel.
Kontrollieren Sie die Rückzugfeder auf Be-
schädigung.
1
2
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.12 Instandhaltungsarbeiten am Greifer Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
62
2.12.4 Z-Führung schmieren bzw. reinigen
Abhängig von der Geifervariante (für linken oder rechten Stellplatz) besteht die Z-Führung aus
Gleitführung mit Federn (rechter Stellplatz) oder aus einem Linearschlitten mit Federn (linker Stell-
platz). 2
2
2
2
2
2.12.4.1 Z-Führung am linken Stellplatz schmieren
Befüllen Sie die Multipette (siehe "Multipette füllen und einstellen" auf Seite 18).
Bringen Sie 4µl Schmiermittel auf den Linearschlitten auf.
Fahren Sie den Linearschlitten ca. 5 mal von Hand auf und ab.
Bringen Sie nochmals 4µl Schmiermittel auf.
Fahren Sie den Linearschlitten nochmals ca. 5 mal von Hand auf und ab.
Entfernen Sie überschüssiges Schmiermittel mit einem fusselfreien Tuch.
2.12.4.2 Z-Führung am rechten Stellplatz reinigen
Wischen Sie die Bolzen der Gleitführung mit einem SIPLACE-Reinigungstuch ab.
Intervall: 2 1-monatlich 2
Arbeitsmittel: 2
Multipette, Lubcon Thermoplex ALN 1001/00 (linker Stellplatz)
SIPLACE-Reinigungstuch (rechter Stellplatz)
2 2
2 2
Abb. 2.12 - 1 Greifer-Z-Führung am linken Stellplatz Abb. 2.12 - 2 Greifer-Z-Führung am rechten Stellplatz
2
2
Legende
(1) Linearschlitten
2
(2) Gleitführung
1
