Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung Ausgabe 08/2011 DE 2.13 Instandhaltungsar beiten am Magazin-Lift 63 2.13 Inst andhaltungsarbeiten am Magazin-Lif t 2.13.1 Magazinauflage absaug…
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.12 Instandhaltungsarbeiten am Greifer Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
62
2.12.4 Z-Führung schmieren bzw. reinigen
Abhängig von der Geifervariante (für linken oder rechten Stellplatz) besteht die Z-Führung aus
Gleitführung mit Federn (rechter Stellplatz) oder aus einem Linearschlitten mit Federn (linker Stell-
platz). 2
2
2
2
2
2.12.4.1 Z-Führung am linken Stellplatz schmieren
Befüllen Sie die Multipette (siehe "Multipette füllen und einstellen" auf Seite 18).
Bringen Sie 4µl Schmiermittel auf den Linearschlitten auf.
Fahren Sie den Linearschlitten ca. 5 mal von Hand auf und ab.
Bringen Sie nochmals 4µl Schmiermittel auf.
Fahren Sie den Linearschlitten nochmals ca. 5 mal von Hand auf und ab.
Entfernen Sie überschüssiges Schmiermittel mit einem fusselfreien Tuch.
2.12.4.2 Z-Führung am rechten Stellplatz reinigen
Wischen Sie die Bolzen der Gleitführung mit einem SIPLACE-Reinigungstuch ab.
Intervall: 2 1-monatlich 2
Arbeitsmittel: 2
Multipette, Lubcon Thermoplex ALN 1001/00 (linker Stellplatz)
SIPLACE-Reinigungstuch (rechter Stellplatz)
2 2
2 2

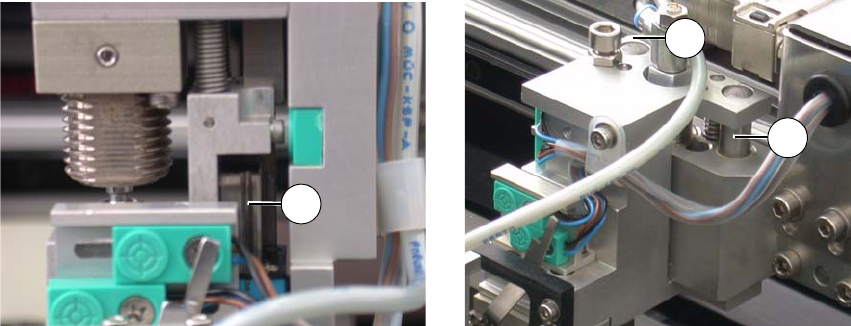

Abb. 2.12 - 1 Greifer-Z-Führung am linken Stellplatz Abb. 2.12 - 2 Greifer-Z-Führung am rechten Stellplatz
2
2
Legende
(1) Linearschlitten
2
(2) Gleitführung
1
2
2
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.13 Instandhaltungsarbeiten am Magazin-Lift
63
2.13 Instandhaltungsarbeiten am Magazin-Lift
2.13.1 Magazinauflage absaugen
2
2
Öffnen Sie die Schiebetür des Magazin-Lifts.
Reinigen Sie die Magazinauflage mit einem Staubsauger oder einem Pinsel von Staub und
Verschmutzungen.
Schließen Sie die Schiebetür.
2
2.13.2 Frame-Abfrage reinigen
Die beiden Sensoren der Frame-Abfrage befinden sich auf der Rückseite des Magazin-Lifts. 2
VORSICHT 2
Verwenden Sie auf keinen Fall ein Lösungsmittel zum Reinigen der Sensoren, um eine Beschä-
digung der Kunststoffoberfläche zu vermeiden.
2
2
Intervall: 2 wöchentlich 2
Arbeitsmittel: 2
Staubsauger, Pinsel
Intervall: 2 monatlich 2
Arbeitsmittel: 2
optisches Tuch
2 2

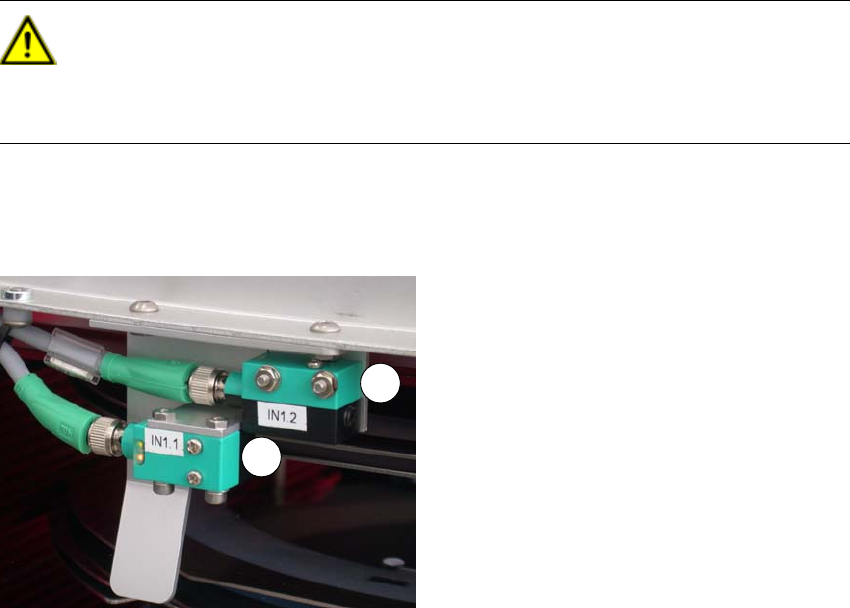

Legende
(1) Crash-Sensor
(2) Slot-Sensor
Reinigen Sie die beiden Sensoren der
Frame-Abfrage mit einem optischen Tuch.
2 2
1
2
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.13 Instandhaltungsarbeiten am Magazin-Lift Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
64
2.13.3 Z-Führungen und Z-Spindel reinigen
HINWEIS
Die Spindel für den Z-Hub sowie Z-Linearführungen am Magazin-Lift sind auf Lebzeit geschmiert
und müssen daher nur gereinigt werden. 2
2
2
2
Intervall: 2 monatlich 2
Arbeitsmittel: 2
SIPLACE-Reinigungstuch
2 2
2

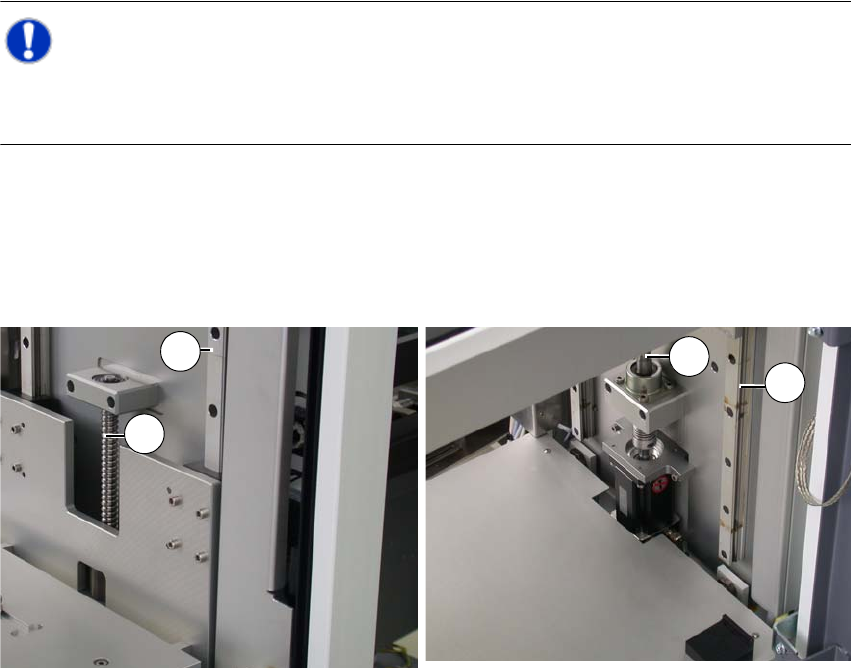

Abb. 2.13 - 1 Magazin-Lift - Linearführungen und Spin-
del oben
2
Abb. 2.13 - 2 Magazin-Lift - Linearführungen und Spin-
del unten
Legende
(1) Linearführung
(2) Spindel für Z-Hub
Öffnen Sie die Schiebetür des Magazin-Lifts.
Reinigen Sie die Spindel und die Linearführungen über ihre komplette Länge mit einem
SIPLACE-Reinigungstuch ab.
Schließen Sie die Schiebetür des Magazin-Lifts.
1
2
1
2
