2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System 2.11 Instandhaltungsarbeiten an der Flip-Unit Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE 56 2.1 1.6.1 Z-Hub am Flip-Kop f schmieren B…
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.11 Instandhaltungsarbeiten an der Flip-Unit
55
2.11.6 Linearführungen schmieren
2
2
Die Linearführungen am Drehteil und am Kopf der Flip-Unit sind regelmäßig zu schmieren. 2
VORSICHT
Gehen Sie beim Schmieren der Linearführung besonders sorgfältig vor.
Es darf kein Schmiermittel auf die Lese-Einheit gelangen. 2
2
2
Intervall: 2 3-monatlich 2
Arbeitsmittel: 2
Multipette, Lubcon Thermoplex ALN 1001/00D
2 2
2

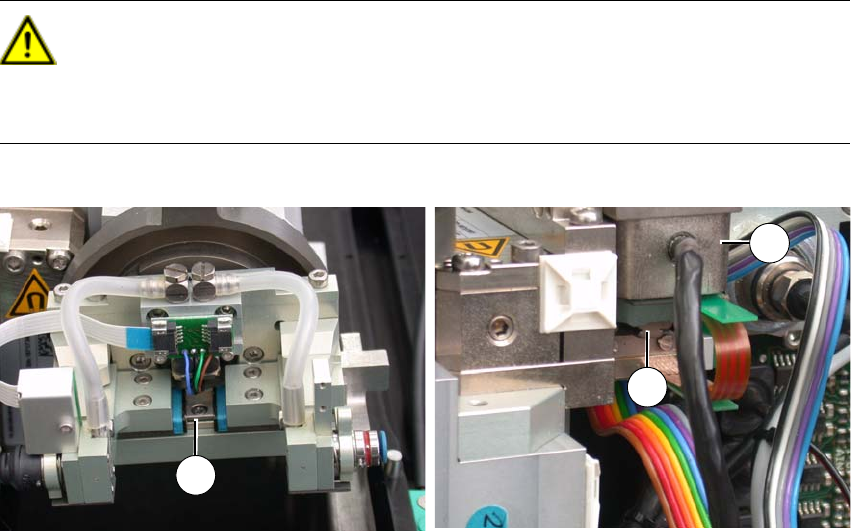

Abb. 2.11 - 3 Linearführung am Drehteil
2
Abb. 2.11 - 4 Linearführung am Flip-Kopf
2 2
Legende
(1) Linearführung
(2) Lese-Einheit
2
1
1
2
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.11 Instandhaltungsarbeiten an der Flip-Unit Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
56
2.11.6.1 Z-Hub am Flip-Kopf schmieren
Befüllen Sie die Multipette (siehe "Multipette füllen und einstellen" auf Seite 18).
Halten Sie die Z-Achse am Läufer in der oberen Position.
Bringen Sie 4µl Schmiermittel auf die äußere Laufbahn der Schiene auf.
Achten Sie darauf, dass die Dosierpipette nahe am Wagen der Führung angesetzt wird.
Fahren Sie die Z-Achse ca. 5 mal von Hand aus und ein.
Bringen Sie nochmals 4µl Schmiermittel auf.
Fahren Sie die Z-Achse nochmals ca. 5 mal von Hand aus und ein.
Lassen Sie die Z-Achse in der unteren Position stehen.
Bringen Sie 4µl Schmiermittel auf die innere Laufbahn des Wagens auf.
Achten Sie darauf, dass die Dosierpipette nahe der oberen Kante des Wagens angesetzt
wird.
Fahren Sie die Z-Achse ca. 5 mal von Hand ein und aus.
Lassen Sie die Z-Achse in der unteren Position stehen.
Bringen Sie nochmals 4µl Schmiermittel auf die innere Laufbahn des Wagens.
Fahren Sie die Z-Achse ca. 5 mal von Hand ein und aus.
2.11.6.2 Z-Hub am Drehteil schmieren
Befüllen Sie die Multipette (siehe "Multipette füllen und einstellen" auf Seite 18).
Bringen Sie 4µl Schmiermittel auf die Z-Achse auf.
Fahren Sie die Z-Achse ca. 5 mal von Hand aus und ein.
Bringen Sie nochmals 4µl Schmiermittel auf.
Fahren Sie die Z-Achse nochmals ca. 5 mal von Hand aus und ein.
Entfernen Sie überschüssiges Schmiermittel mit einem fusselfreien Tuch.
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.11 Instandhaltungsarbeiten an der Flip-Unit
57
2.11.7 Z-Hub des Drehteils prüfen
2
2
2.11.7.1 Mechanische Überprüfung bei ausgeschalteter Maschine
Drehen Sie das Drehteil in die Abhol-Position (1).
Drücken Sie den Z-Hub von Hand nach unten.
Drücken Sie gegen die Federkraft der Pipette (im gezeigten Beispiel von unten) und lassen
Sie dann los.
Die Pipette muss sich leichtgängig wieder in ihre Ausgangsposition zurückbewegen.
Lassen Sie den Z-Hub zurück in die Ausgangsposition gleiten. Z-Hub und Rückholeinheit
müssen sich leichtgängig in ihre Ausgangspositionen bewegen.
Kontrollieren Sie den Rollenstößel auf Sauberkeit.
Intervall: 2 4-monatlich 2
Arbeitsmittel: 2
keine
2 2
2 2

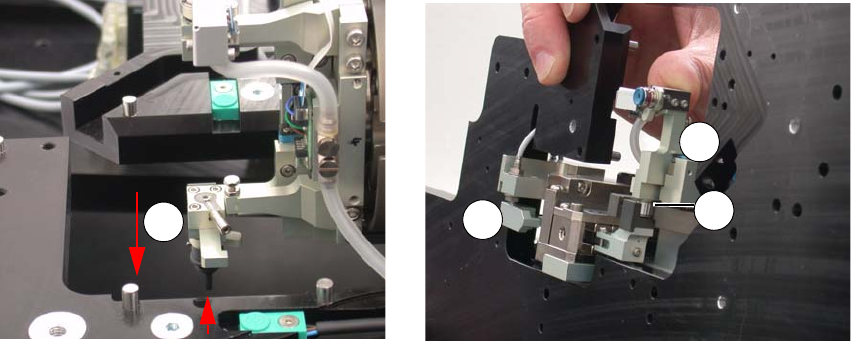

Abb. 2.11 - 5 Z-Hub prüfen Abb. 2.11 - 6 Z-Hub und Rückholeinheit - Ansicht von
unten
Legende
(1) Abhol-Position der Flip-Unit
(2) Rückholeinheit
(3) Rollenstößel
1
1
2
3
