2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System 2.11 Instandhaltungsarbeiten an der Flip-Unit Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE 52 2 2 2 Legende (1) Pipettens pitze We chse…
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.11 Instandhaltungsarbeiten an der Flip-Unit
51
2.11.2 Drehteil auf Leichtgängigkeit prüfen
2
2
2
2.11.3 Pipettenbefestigung auf Dichtigkeit prüfen
2
VORSICHT
Für diese Überprüfung ist das Bediener-Level Service in der SWS GUI erforderlich. Sie darf nur
von entsprechend geschultem Personal vorgenommen werden. 2
Das SWS muss eingeschaltet sein und die entsprechende Schutzhaube geöffnet werden. 2
Die Stromversorgung der Portalachsen und der SWS-Achsen wird sofort unterbrochen. Die Por-
talachsen und alle Achsen des SWS bleiben stehen. Am Bildschirm wird eine entsprechende Mel-
dung ausgegeben. Übergehen Sie diese Meldung. 2
2
Intervall: 2 3-monatlich 2
Arbeitsmittel: 2
keine
2 2

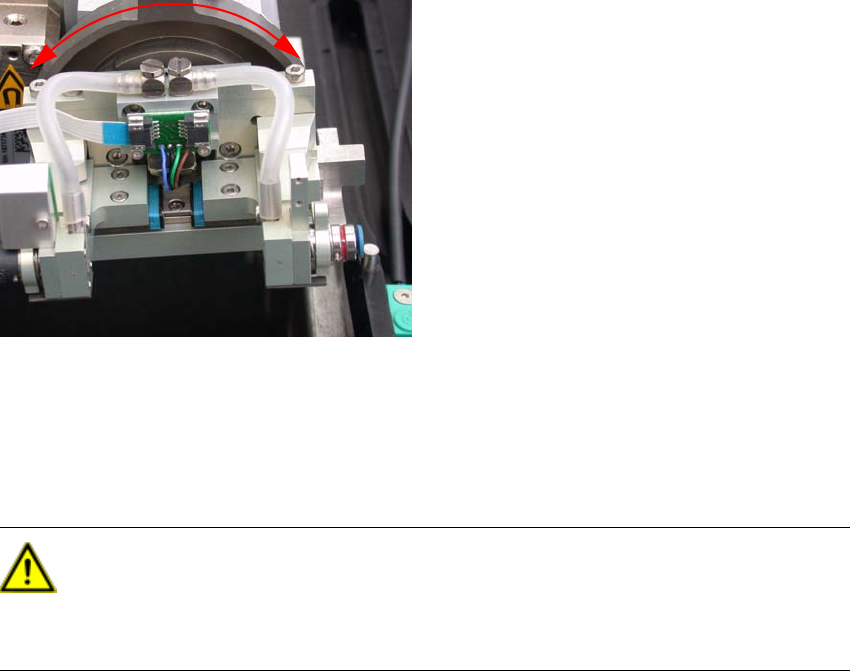

Bewegen Sie das Drehteil in der Kulisse in
Pfeilrichtung hin und her.
Es muss leichtgängig bewegbar sein und
darf nirgendwo haken.
Bei einem Defekt der Linearlager ist die
komplette Flip-Unit zu tauschen (siehe
Serviceanleitung).
Intervall: 2 3-monatlich 2
Arbeitsmittel: 2
Vakuum
2 Alles für die Instandhaltung Instandhaltungsanleitung SIPLACE Wafer System
2.11 Instandhaltungsarbeiten an der Flip-Unit Ab Softwareversion SR.604 CA.xx Ausgabe 08/2011 DE
52
2
2 2

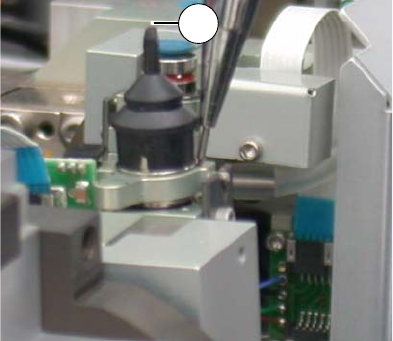

Legende
(1) Pipettenspitze
Wechseln Sie in die Ansicht Service ->
USB outputs und schalten Sie alle
Vakuum-Verbraucher aus.
Wechseln Sie in der SWS GUI in die An-
sicht Service -> USB IOs -> Registerkarte
USB Programs.
2
2
Schalten Sie mit dem Button Main Vacuum Pump on das Vakuum ein und lesen Sie den
Wert unter Main Vacuum [mbar] ab.
Der Wert sollte ca. 700 mbar betragen, wenn alle Vakuum-Verbraucher ausgeschaltet sind.
Wechseln Sie in der SWS GUI in die Ansicht Service -> USB IOs -> Registerkarte USB
Outputs und schalten Sie mit dem Button D02 vacuum flip tool 1 das Vakuum für Pipette 1.
Wechseln Sie in der SWS GUI in die Ansicht Service -> USB IOs -> Registerkarte USB
Programs.
Halten Sie die Pipettenspitze zu (1).
Eine Ansaugkraft muss spürbar sein. Der Wert unter Main Vacuum [mbar] sollte annä-
hernd den zuerst abgelesenen erreichen, d. h., keine Verluste aufweisen.
Wiederholen Sie den Vorgang für Pipette (2).
1
Instandhaltungsanleitung SIPLACE Wafer System 2 Alles für die Instandhaltung
Ausgabe 08/2011 DE 2.11 Instandhaltungsarbeiten an der Flip-Unit
53
2.11.4 Saugteller an Pipettenaufnahme auf Dichtigkeit prüfen
2
2
Intervall: 2 3-monatlich 2
Arbeitsmittel: 2 ggf. neue Saugteller 2
2

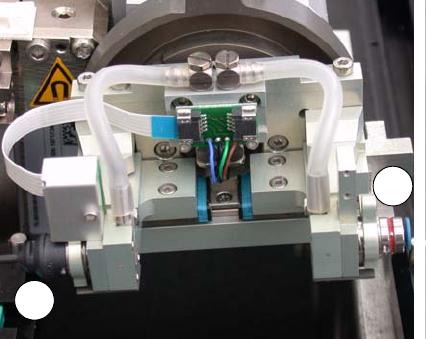

Legende
(1) Saugteller
(2) Pipette
Ziehen Sie die Pipetten an beiden Seg-
menten ab.
Prüfen Sie den blauen Saugteller auf Be-
schädigung oder Verschleiß.
Sollte er Beschädigungen aufweisen,
muss er gegen einen neuen ausgetauscht
werden.
2
Lösen Sie das Einschraubgewinde des Saugtellers und nehmen Sie den Saugteller heraus.
Achten Sie darauf, dass der Distanzring an seiner Position verbleibt. Andernfalls ist keine
Dichtigkeit gegeben.
Setzen Sie den neuen Saugteller gerade auf, da sonst die Gefahr besteht, dass das Ein-
schraubgewinde beschädigt wird.
Befestigen Sie den Saugteller mit einem Anzugsdrehmoment von 13 Ncm
Setzen Sie die Pipetten wieder auf.
1
