3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2 3.4 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 104 3.4.3 Höhe der aufgek lappten Schutzhaube 3 Abb. 3.4 - 2 Höhe der aufgeklap…
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.4 Abmessungen und Gewicht
103
3.4.2 Abmessungen des Automaten (Grundmaschine)
3
3

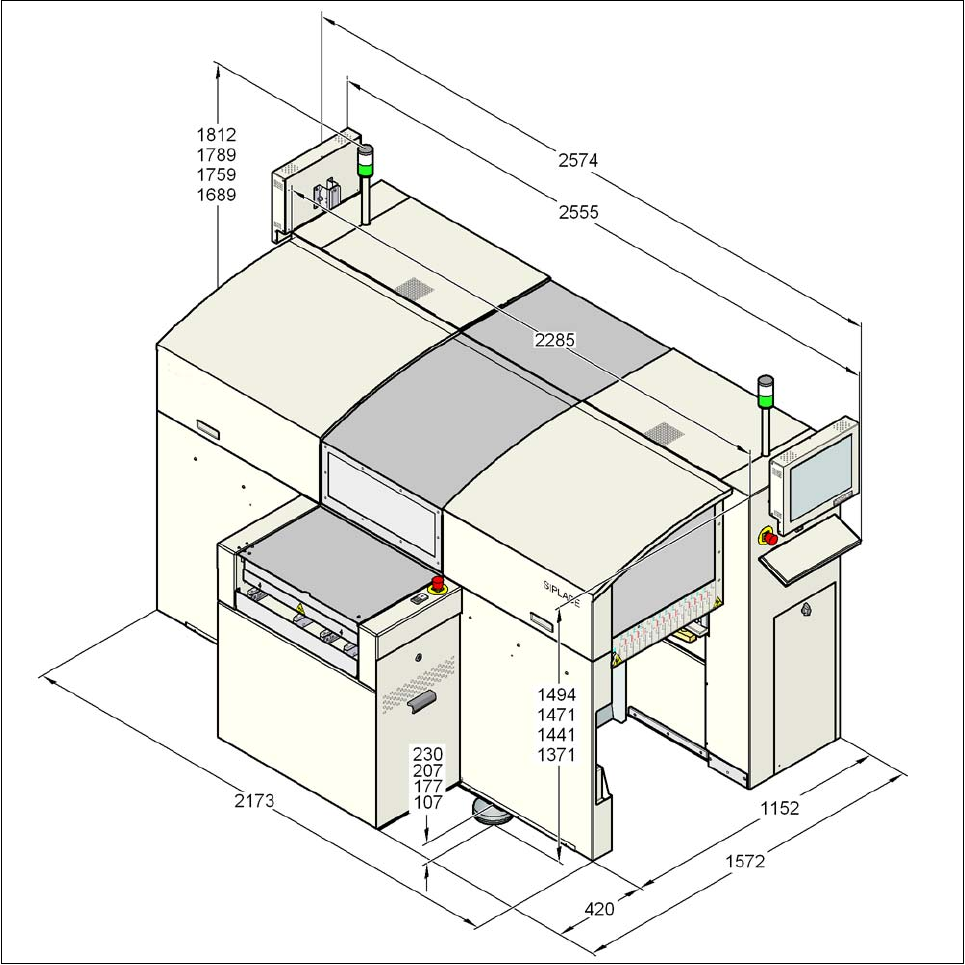

Abb. 3.4 - 1 Abmessungen des Automaten (Grundmaschine) in Millimeter
3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.4 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
104
3.4.3 Höhe der aufgeklappten Schutzhaube
3

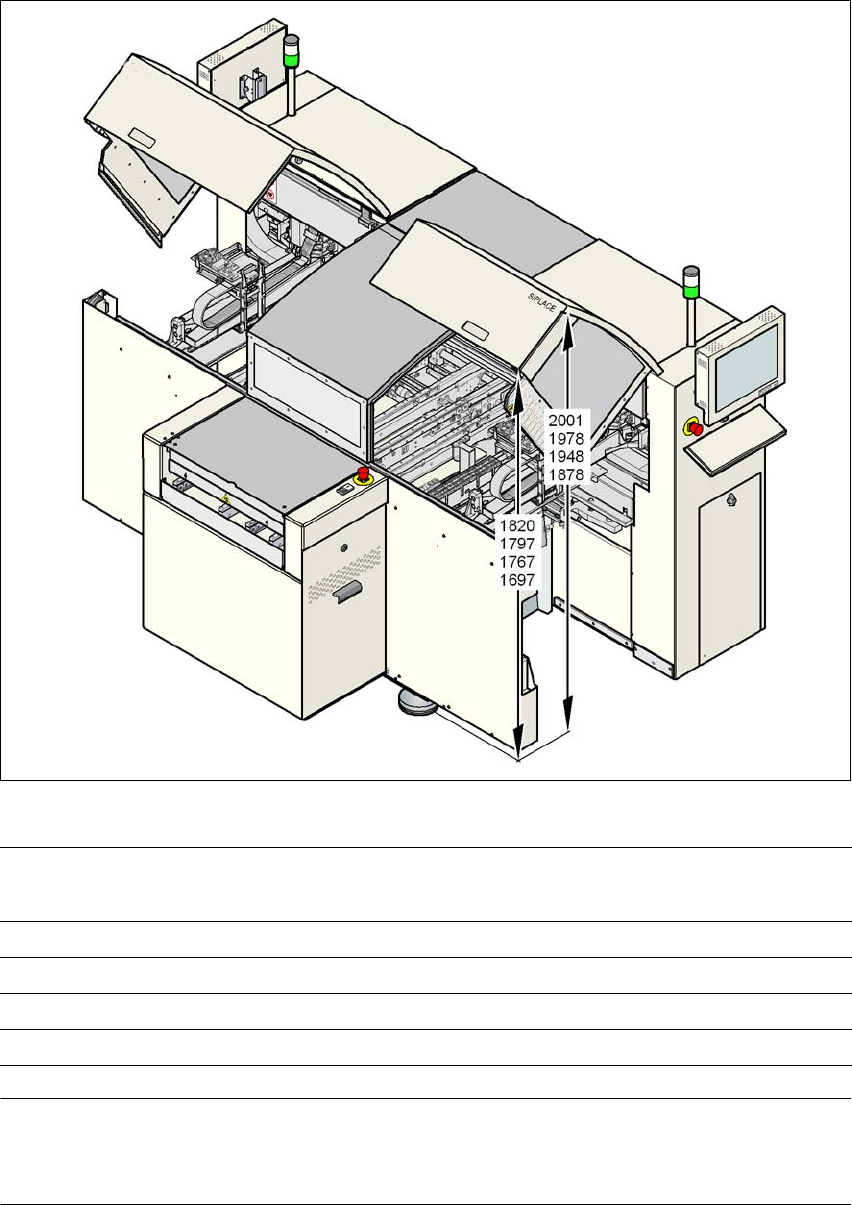

Abb. 3.4 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter
HINWEIS 3
Optional können mit anderen Gasdruckfedern die Öffnungswinkel der Schutzhauben vergrößert
werden.
Leiterplatten-
Transporthöhe
Höhe der Unterkante der
aufgeklappten Schutzhaube
Höhe der Oberkante der
aufgeklappten Schutzhauben
950 mm 1820 2001
930 mm 1797 1978
900 mm 1767 1948
830 mm 1697 1878
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.4 Abmessungen und Gewicht
105
3.4.4 Abstandsmaße der Maschinenfüße
3

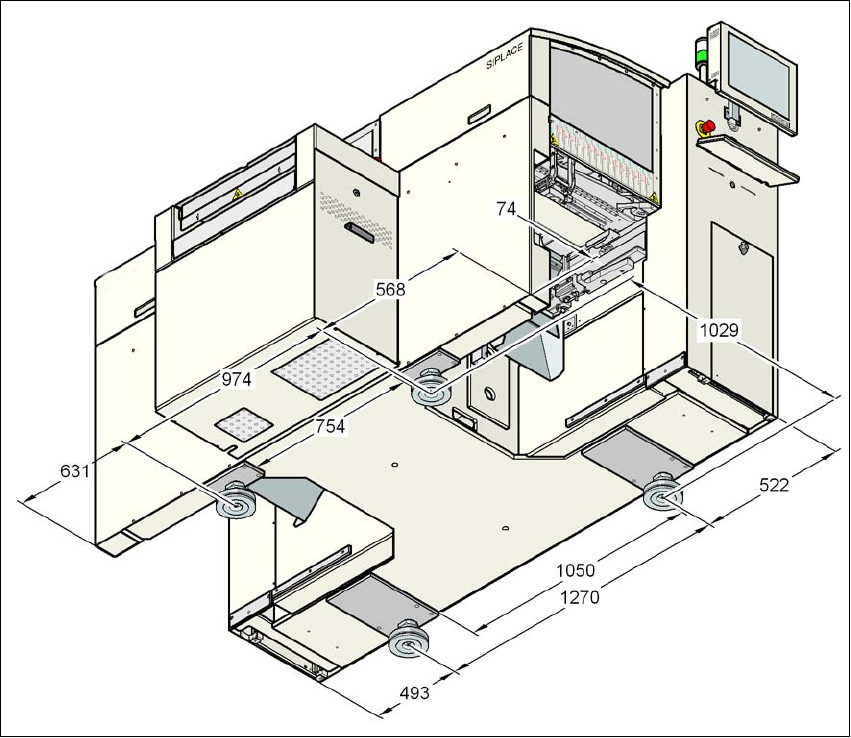

Abb. 3.4 - 3 Abstandsmaße der Maschinenfüße
