6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2 6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 278 S pezialpipetten werden für a lle Bestückköpfe ang eboten, um mit maximaler Geschwindigkeit…
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
277
6

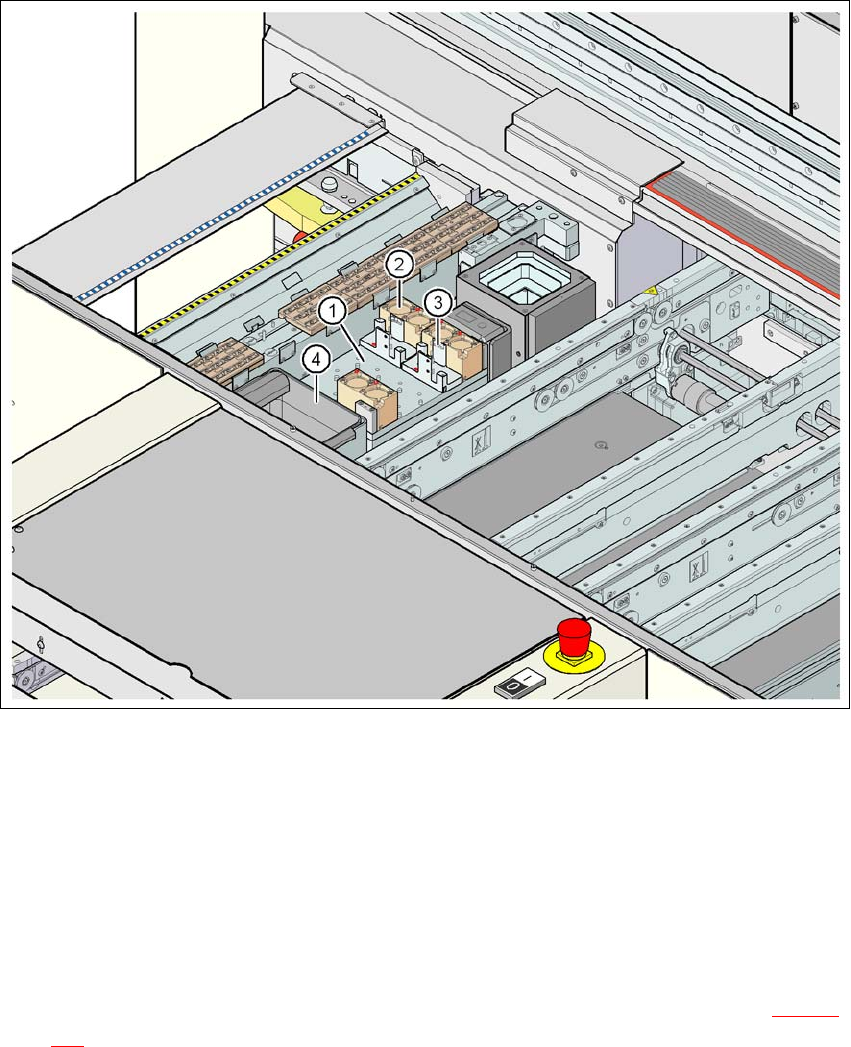

Abb. 6.1 - 12 Lage des Pipettenwechslers für den Pick&Place Kopf am D1-Automaten
(1) Pipettenwechsler
(2) Standardmagazin
(3) Magazin für Sonderpipetten oder Greifer
(4) BE-Abwurfbehälter
6
6.1.3.4 Montage
Der Pipettenwechsler ist an Stellplatz 2 am Maschinenrahmen befestigt (Pos. 1 in Abb. 6.1 - 12,
Seite 277
).
6.1.3.5 Greifer und Spezialpipetten
Die SIPLACE-Automaten verarbeiten neben dem Standard-SMT-Spektrum auch Bauelemente in
Durchsteckmontagetechnik (Through Hole Technology) und OSC-Bauelemente (Odd Shaped
Components). Parallel dazu entwickelt SIPLACE kontinuierlich Spezialpipetten und Greifer.
6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
278
Spezialpipetten werden für alle Bestückköpfe angeboten, um mit maximaler Geschwindigkeit,
Präzision und Flexibilität die Bestückaufträge abarbeiten zu können. Der Einsatz von automa-
tischen Pipettenwechslern reduziert zudem die Rüstzeiten, die bei einem Produktwechsel anfal-
len.
Für die Pick&Place-Köpfe bietet SIPLACE mechanische Greifer an. Bauelemente, deren Oberflä-
che nicht zum Ansaugen durch Pipetten geeignet ist, werden von mechanischen Greifern abge-
holt und bestückt. Es gibt zwei Ausführen von Greifern, die sich der Funktion nach in zwei
Gruppen einteilen lassen:
– Greifer, die das Bauelement an den Außenkanten fassen und
– Greifer, die das Bauelement an der Innenkante fassen.
Informationen zu Sonderpipetten und Greifern erhalten Sie bei SIPLACE. Zur Anfertigung von
Sondernmagazinen und Greifern wenden Sie sich bitte ebenfalls an SIPLACE.
6.1.3.6 BE-Abwurfbehälter
Für den SIPLACE Pick&Place Kopf kann ein BE-Abwurfbehälter (Pos. 4 in Abb. 6.1 - 12, Seite
277
) installiert werden. Er ist neben dem Pipettenwechsler an Stellplatz 2 des D1-Automaten po-
sitioniert.
6
Abb. 6.1 - 13 BE-Abwurfbehälter
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.2 Waffle Pack Changer (WPC)
279
6.2 Waffle Pack Changer (WPC)
Artikel-Nr. 00119825-xx WPC4 an SIPLACE D-Serie
6.2.1 Sicherheitshinweise
WARNUNG 6
→ Greifen Sie bei laufender Maschine niemals in die Spalte zwischen dem Waffle Pack Changer
und dem Automatenständer.
→ Das Steuerkabel des Waffle Pack Changer darf nur dann an die Anschlussdose angeschlos-
sen bzw. von dieser abgezogen werden, wenn der Waffle Pack Changer am Automaten an-
gedockt ist.
→ Das Stromversorgungskabel darf nur dann an die externe Stromversorgung angeschlossen
bzw. von dieser abgezogen werden, wenn der Waffle Pack Changer am Automaten ange-
dockt ist.
→ Es ist grundsätzlich untersagt, den Waffle Pack Changer zu betreiben, wenn dieser nicht am
Automaten angedockt ist.
6.2.2 Beschreibung
Der Waffle Pack Changer stellt Bauelemente in Flächenmagazinen bereit, sodass beim Speichern
und automatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird. Durch
einen wahlfreien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich außer-
dem em das Angebot an bereitgestellten Bauelementen.
Der Waffle Pack Changer besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stell-
plätze verfahren. Er wird mit der für die Automaten realisierten Leiterplatten-Transporthöhe aus-
geliefert, lässt sich aber auch mit wenigen Handgriffen an die Leiterplatten-Transporthöhen von
830, 900, 930 und 950 mm anpassen. Auf dem BE-Tisch sind 5 Stellplätze für 30 mm breite S-
Zuführmodule frei.
