Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 D en Automaten aufstellen 211 4.3.7.3 Abst andsmaße der Maschine nfüße des D1-Automaten und WPC 4 4 4 4 …
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
210
4.3.7.2 Abstandsmaße der Maschinenfüße und der festen rechten und linken
Transportkante des LP-Doppeltransports
4

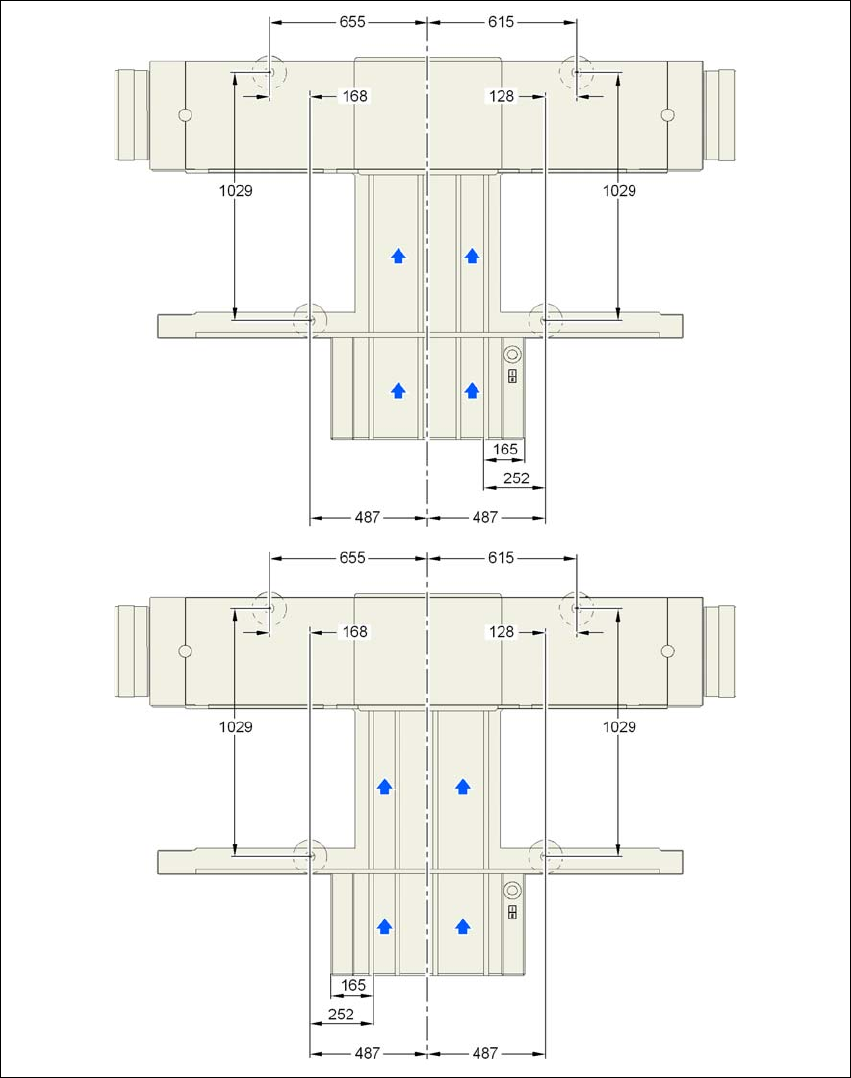

Abb. 4.3 - 4 Abstandsmaße der Maschinenfüße und der festen rechten und linken Transportkante des LP-Doppel-
transports in Millimeter
Feste Transportkante
rechts
Feste Transportkante
links
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
211
4.3.7.3 Abstandsmaße der Maschinenfüße des D1-Automaten und WPC
4
4
4
4

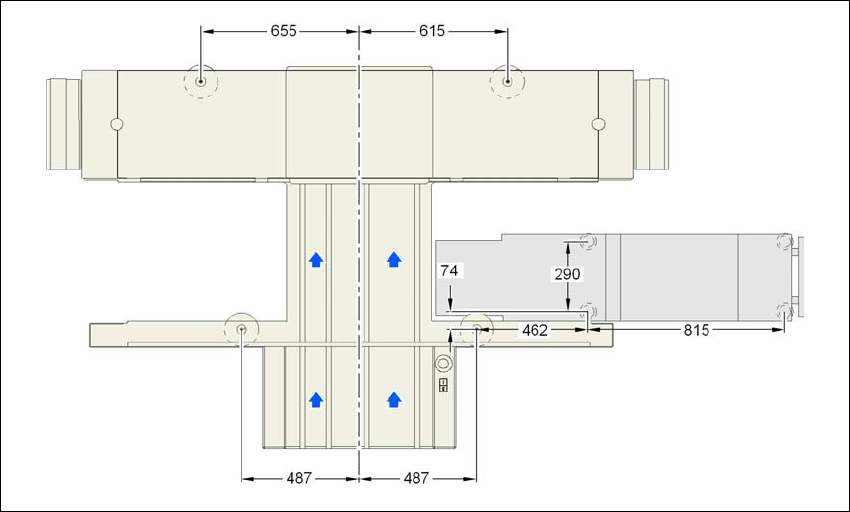

Abb. 4.3 - 5 Abstandsmaße der Maschinenfüße von Automat und WPC in Millimeter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
212
4.3.8 Den Automaten in die Linie integrieren
→ Beachten Sie die Warnhinweise, die in Abschnitt 4.3.2, Seite 203 beschrieben sind.
→ Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.3
, Seite 204.
4.3.8.1 Gabelstapler positionieren
→ Schieben Sie die Gabel des Gabelstaplers unter den Automaten, wie dies in Abb. 4.3 - 6, dar-
gestellt ist.
4

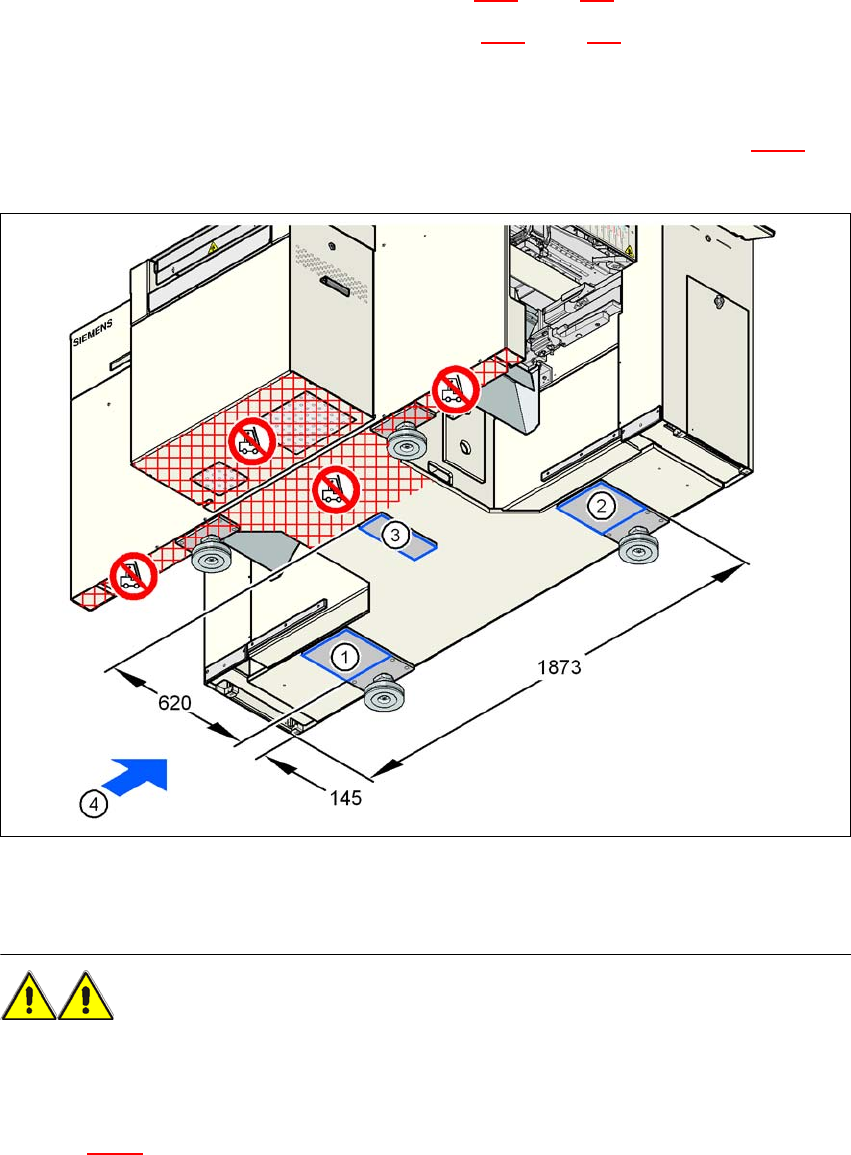

Abb. 4.3 - 6 Auflageflächen des Automaten für den Gabelstapler - Abmessungen in Millimeter
WARNUNG 4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
→ Setzen Sie den Gabelstapler an der Seite der Stromversorgung des Automaten an (Pos. 4 in
Abb. 4.3 - 6
).
