3.5 Baugruppenübersichten
3.5.1 Baugruppenübersicht SIPLACE D1
3
Abb. 3.5 - 1 Baugruppenübersicht SIPLACE D1
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz
(4) Gurtschneidgerät, Leergurtleitkanal (2x)
(5) Portal 1
(6) P&P Kopf
(7) C&P Kopf
(8) Monitor (2x)
(9) Tastatur (2x)
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.5 Baugruppenübersichten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
110
3.5.2 Baugruppenübersicht SIPLACE D2
3

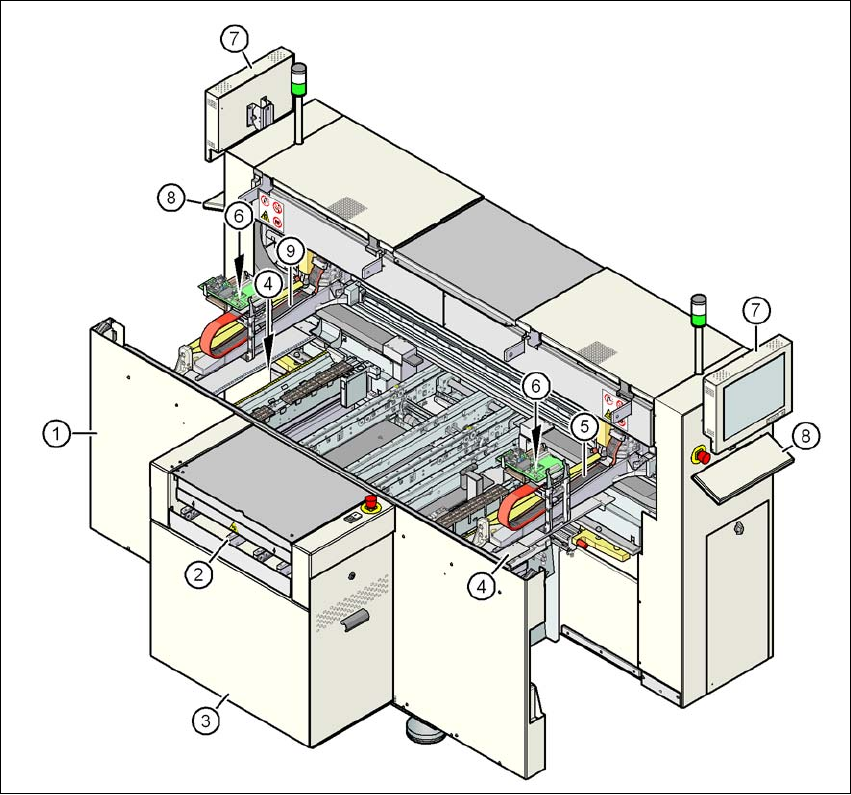

Abb. 3.5 - 2 Baugruppenübersicht SIPLACE D2
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz
(4) Gurtschneidgerät, Leergurtleitkanal (2x)
(5) Portal 1
(6) C&P Kopf
(7) Monitor (2x)
(8) Tastatur (2x)
(9) Portal 2
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.6 Bestückkopf
111
3.6 Bestückkopf
3.6.1 12-Segment Collect&Place Kopf für High-Speed Bestückung
Artikel-Nr. 00119876-xx, SIPLACE 12 C&P Kopf, D-Serie
3

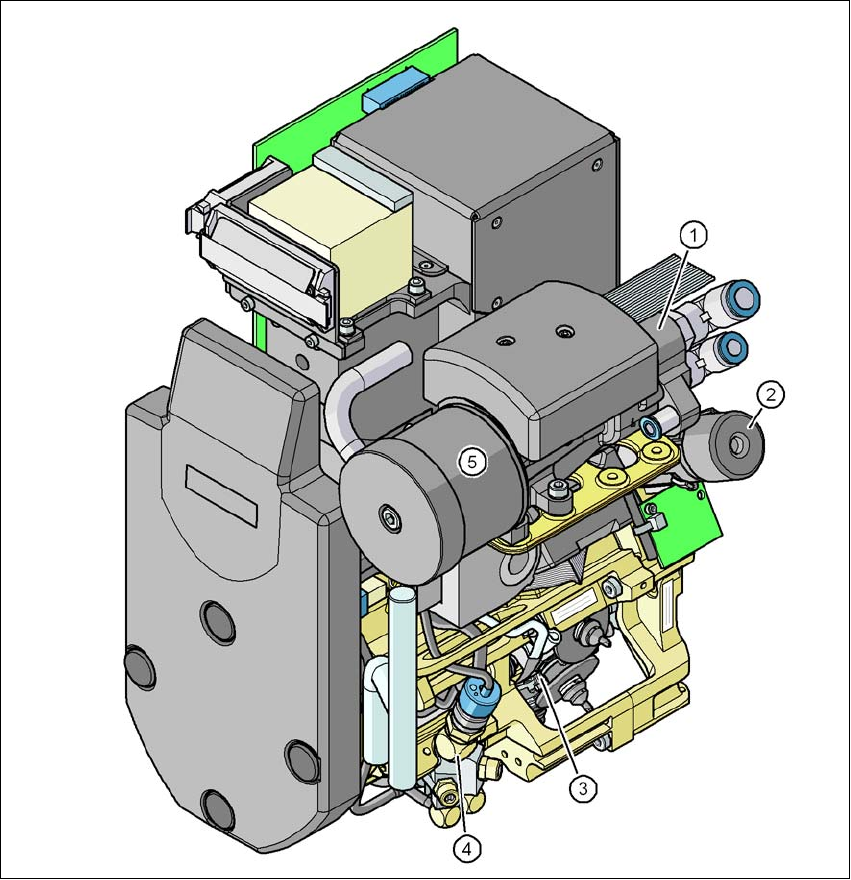

Abb. 3.6 - 1 12-Segment Collect&Place Kopf - Funktionsgruppen Teil 1
3
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 12 Pinolen, Stern-Achse
(4) Blasluftventil
(5) Schalldämpfer
