Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen
71
2.6.2.2 Lage von Schutzschaltern am Automaten
2

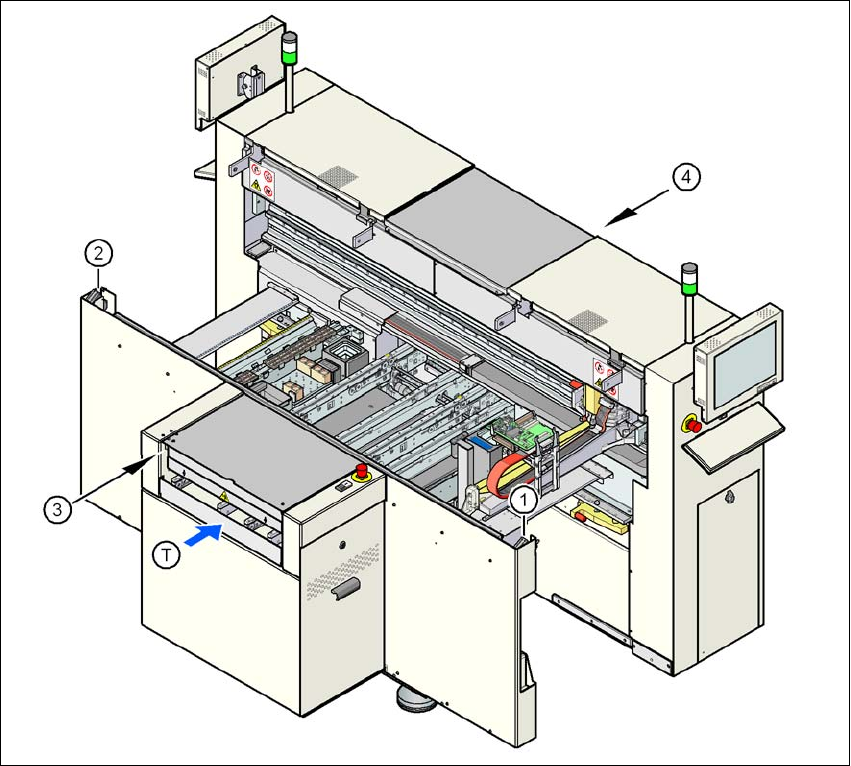

Abb. 2.6 - 6 Lage von Schutzschaltern am Automaten
2
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzschalter für die Abdeckklappe an der Eingabeseite des LP-Transports
(4) Schutzschalter für die Abdeckklappe an der Ausgabeseite des LP-Transports
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
72
2.6.2.3 Lage von Steuerrechner, Maschinencontroller, Anschlussdosen und Taster
für BE-Wagen
2

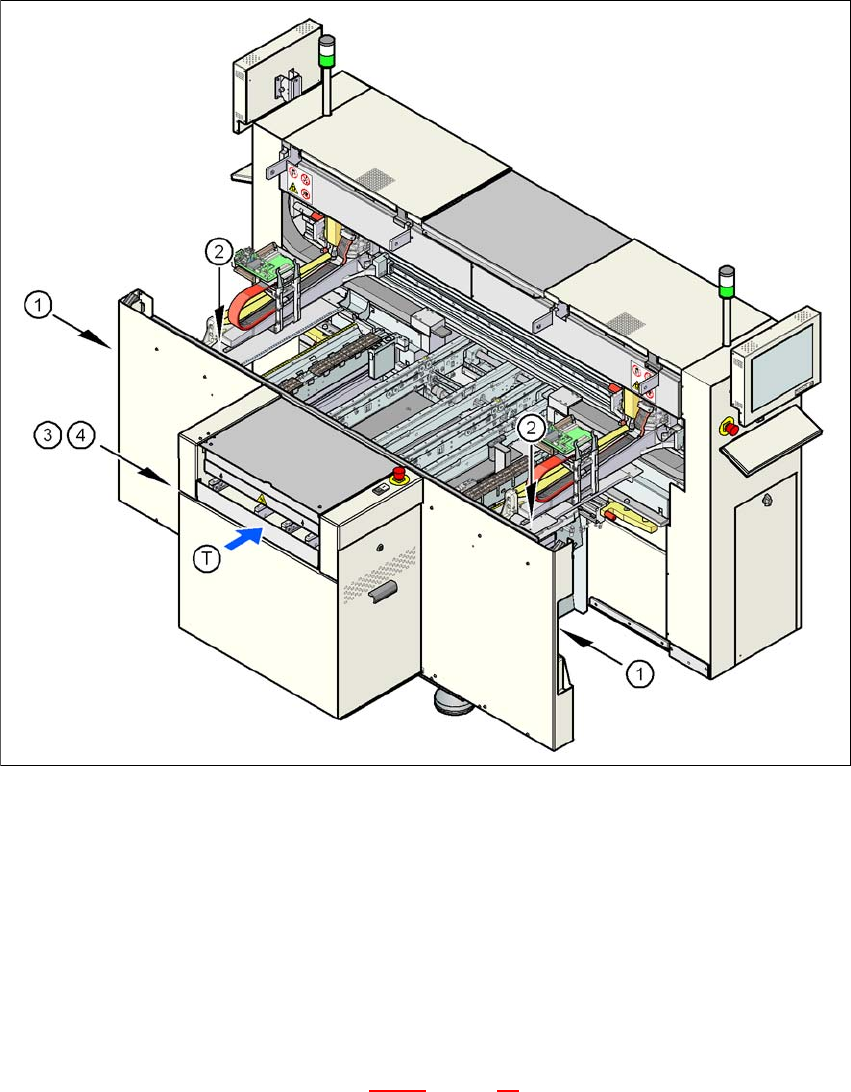

Abb. 2.6 - 7 Steuerrechner, Maschinencontroller, Anschlussdosen und Taster für BE-Wagen
(1) Anschlussdose für BE-Wagen
(2) Drucktaster zum Anheben der BE-Tische, darüber das aufklappbare Abdeckblech
(3) Steuerrechner
(4) Maschinencontroller
(T) LP-Transportrichtung
2.6.2.4 Funktionsbeschreibung
Hauptschalter in Stellung AUS (Pos. 1 in Abb.
2.6 - 4, Seite 69) 2
Der Hauptschalter trennt die drei Phasen U, V und W vom Netz.
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen
73
WARNUNG 2
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten der Stromversorgung noch
lebensgefährliche Spannungen:
– Einspeiseklemmen X100 (Pos. 3 in Abb. 2.6 - 8
, Seite 75)
– Entladedrossel Z2 (Pos. 5 in Abb. 2.6 - 8
, Seite 75), Sicherungen FU, FV, FW und FBU (Pos.
2 in Abb. 2.6 - 8
, Seite 75)
– Netzfilter Z1 (Pos. 6 in Abb. 2.6 - 8
, Seite 75)
– Servicesteckdose BU1 (Pos. 4 in Abb. 2.6 - 8
, Seite 75)
– Kabelanschlussklemmen 1, 3 und 5 des Hauptschalters S1 (Pos. 7 in Abb. 2.6 - 8
, Seite 75)
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
→ Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer Körper-
verletzung sowie erheblichem Sachschaden führen.
→ Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere
DIN EN 60 204, Teil 1) bzw. die Vorschriften Ihres Landes.
→ Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der Stromver-
sorgung öffnen.
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters starten Steuerrechner und Maschinencontroller. Alle
Versorgungsspannungen mit Ausnahme der Zwischenkreisspannungen für die Portalachsen
(200 V) und Sternachsen (150 V) werden bereitgestellt.
Stopptaster schwarz (Pos. 3 in Abb. 2.6 - 4, Seite 69 und Pos. 3 und 5 in Abb. 2.6 - 5, Seite 70)
Mit diesen Tastern stoppen Sie den Automaten.
Starttaster weiß (Pos. 2 in Abb. 2.6 - 4, Seite 69 und Pos. 2 und 4 in Abb. 2.6 - 5, Seite 70) 2
Nach dem Einschalten des Hauptschalters werden Sie aufgefordert, den Starttaster zu drücken,
um den Automaten für Bestückaufträge zu starten. Dieselbe Aufforderung geht an Sie, wenn Sie
die Schutzhauben geöffnet oder den NOT-HALT-Taster gedrückt hatten.
Bauelementezähler (Pos. 4 in Abb. 2.6 - 4, Seite 69) 2
Hier können Sie die Zahl der bestückten Bauelemente ablesen.
