Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.4 Si cherheitshinweise zum Transport des Automaten 57 2.3.3 Laserklasse 2 Folgende Baugruppen sind Laserklasse 2 zuge…
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.3 Laserklassifizierung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
56
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera, Typ 24, digital
– BE-Kameras für den SIPLACE Pick&Place Kopf:
– BE-Kamera stationär P&P, Typ 36, 32 x 32, digital
– BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
– BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 28, 18 x 18 am 12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 29, 27 x 27 am 6/12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 38, 16 x 16 am 12-Segment Collect&Place Kopf
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.4 Sicherheitshinweise zum Transport des Automaten
57
2.3.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Laserlichtschranke, Bestückbereich 1 im LP-Transport
– Laserlichtschranke, Bestückbereich 2 im LP-Transport
– Leiterplatten-Barcodeleser
– Koplanaritäts-Lasermodul
2
2.4 Sicherheitshinweise zum Transport des Automaten
2
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 3000 kg
Lichte Gabelweite min. 350 mm 2
WARNUNG
KIPPGEFAHR 2
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht das Risiko,
dass der Gabelstapler mit dem Automaten kippt.
Der Transport des Automaten ist in Kapitel 4, Abschnitt 4.1, Seite 185 beschrieben.
2
Laserstrahlung
Nicht in den Strahl blicken!
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
58
2.5 Sicherheitshinweise zum Betrieb des Automaten
2.5.1 Sicherheitshinweise zum Schließen der Schutzhauben
Um jegliches Verletzungsrisiko beim Schließen der Schutzhauben an der Maschine auszu-
schließen, hat der Betreiber das Personal anzuhalten, die Schutzhauben gemäß nachfolgender
Anleitung zu bedienen.
VORSICHT
QUETSCHGEFAHR FÜR HÄNDE
BEI UNSACHGEMÄSSEM SCHLIESSEN DER SCHUTZHAUBEN 2
2

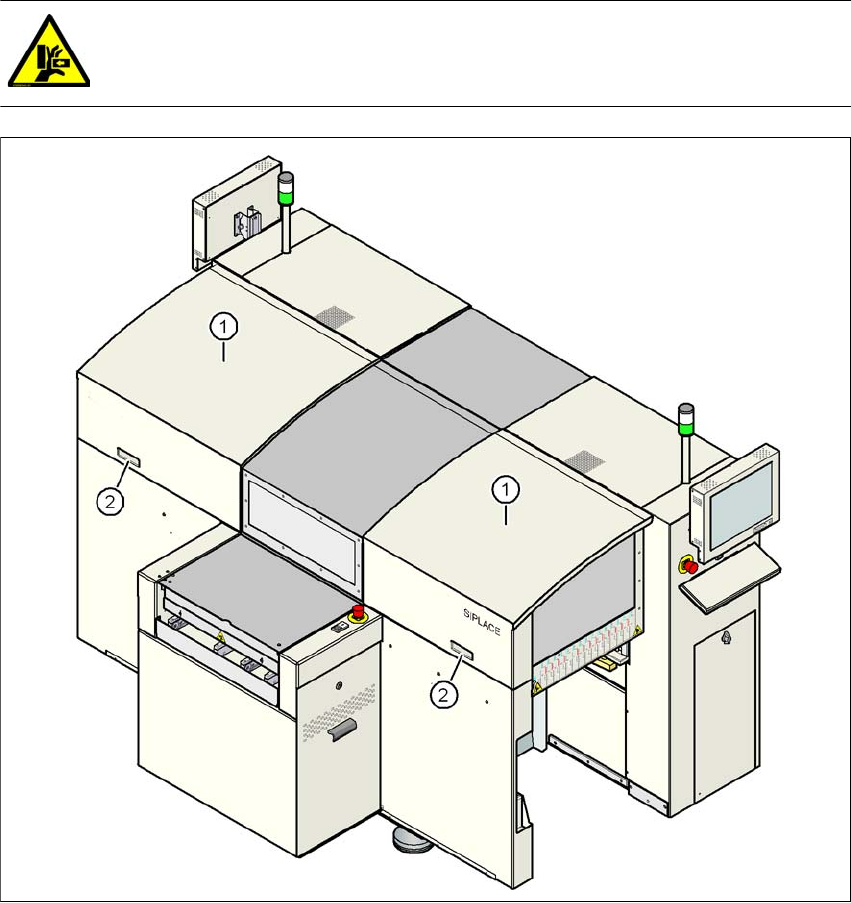

Abb. 2.5 - 1 Sicherheitshinweise zum Schließen der Schutzhauben
(1) Schutzhauben
(2) Griffmulden
