Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.11 Bauelemente-Sensor f ür den C&P12 Kopf 303 HINWEIS 6 Bei Bestückung von 0201-Bauelementen mit der Pipette 9…
6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2
6.11 Bauelemente-Sensor für den C&P12 Kopf Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
302
6.11.1 Beschreibung
Der BE-Sensor wird an der Gehäuseunterseite des 12-Segment Collect&Place Kopfes befestigt
(siehe Abb. 6.11 - 1
, Seite 301). Er scannt den Umriss eines Bauelements und prüft, ob sich ein
Bauelement an der Pipette befindet. Zugleich wird die Höhe des Bauelements bestimmt. Aus die-
sen Daten lässt sich ermitteln, ob das Bauelement in Normallage oder hochkant an der Pipette
haftet. Die Überprüfung der Höhe ist für Bauelemente mit einer Höhe von 0,1 mm bis 4 mm mög-
lich. Bei größeren Bauelementen wird nur die Anwesenheit des Bauelements an der Pipette über-
prüft.
Der BE-Sensor wird am SIPLACE Pro-Rechner im Gehäuseform-Editor konfiguriert.
Alle Pipetten, auch Sonderpipetten, lassen sich mit dem BE-Sensor scannen.
6.11.2 Messbedingungen
Um eine gültige Messung zu erhalten, müssen die folgenden zwei Bedingungen erfüllt sein:
– Die leere Pipettenspitze muss beim Kalibriervorgang vom Lichtstrahl getroffen werden.
– Die Pipettenspitze muss sich mit dem Bauelement innerhalb des Lichtstrahls befinden.
– Minimale Pipettenlänge 13 mm.
– Pipettenlänge + BE-Höhe + Toleranz < 17 mm
Unter Berücksichtigung dieser Messbedingungen lässt sich entweder die Anwesenheit oder Ab-
wesenheit eines Bauelements bestimmen oder die Bauelemente-Höhe. Die minimale Höhendif-
ferenz beträgt 100 μm.
6
Abb. 6.11 - 2 BE-Sensor, Funktionsprinzip
Inkrementalscheibe
Bauelement
Pipette
IR-LED FototransistorBE-Sensor im Querschnitt
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.11 Bauelemente-Sensor für den C&P12 Kopf
303
HINWEIS 6
Bei Bestückung von 0201-Bauelementen mit der Pipette 906 ist der Bauelemente-Sensor zwin-
gend erforderlich, da keine Vakuummessung durchgeführt werden kann. 6
Auch bei Bestückung anderer kleiner Bauelemente wie 0402 oder 0603 kann die Verwendung des
BE-Sensors die dpm-Rate verbessern. Beachten Sie dabei, dass bei Auswahl des BE-Sensors in
der Gehäuseformliste das Bauelement auch nur auf Maschinen bestückt werden kann, die mit
dem BE-Sensor ausgestattet sind.
Wollen Sie Bauelemente mit dem BE-Sensor prüfen, so muss dieser in der Linie konfiguriert sein.
Danach bieten sich folgende Alternativen an:
Neue Rüstung Die Rüstoptimierung weist den Bauelementen den BE-Sensor auto-
matisch zu, wenn dieser installiert ist.
Alte Rüstung Für Bauelemente, die mit dem BE-Sensor überprüft werden sollen,
wird eine neue GF-Nummer vergeben.
Zentrale Datenhaltung Sind in der Linie nicht alle Automaten mit dem BE-Sensor ausgestat-
tet, wird für jedes Bauelement, das mit dem BE-Sensor überprüft
werden soll, eine neue Gehäuseformnummer vergeben.
HINWEIS 6
– Der BE-Sensor darf nur von Servicetechnikern der Fa. SIPLACE nachgerüstet werden.
– Rekalibrieren Sie den 12-Segment-C&P Kopf nach dem Einbau des BE-Sensors mit dem
SITEST-Programm.
6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2
6.12 Hochauflösende BE-Kamera C&P, Typ 29, 27 x 27, digital Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
304
6.12 Hochauflösende BE-Kamera C&P, Typ 29, 27 x 27, digital
Artikel-Nr. 00119779-xx Hochauflösende Kamera, C&P12, digital, Typ 29
6.12.1 Aufbau
6

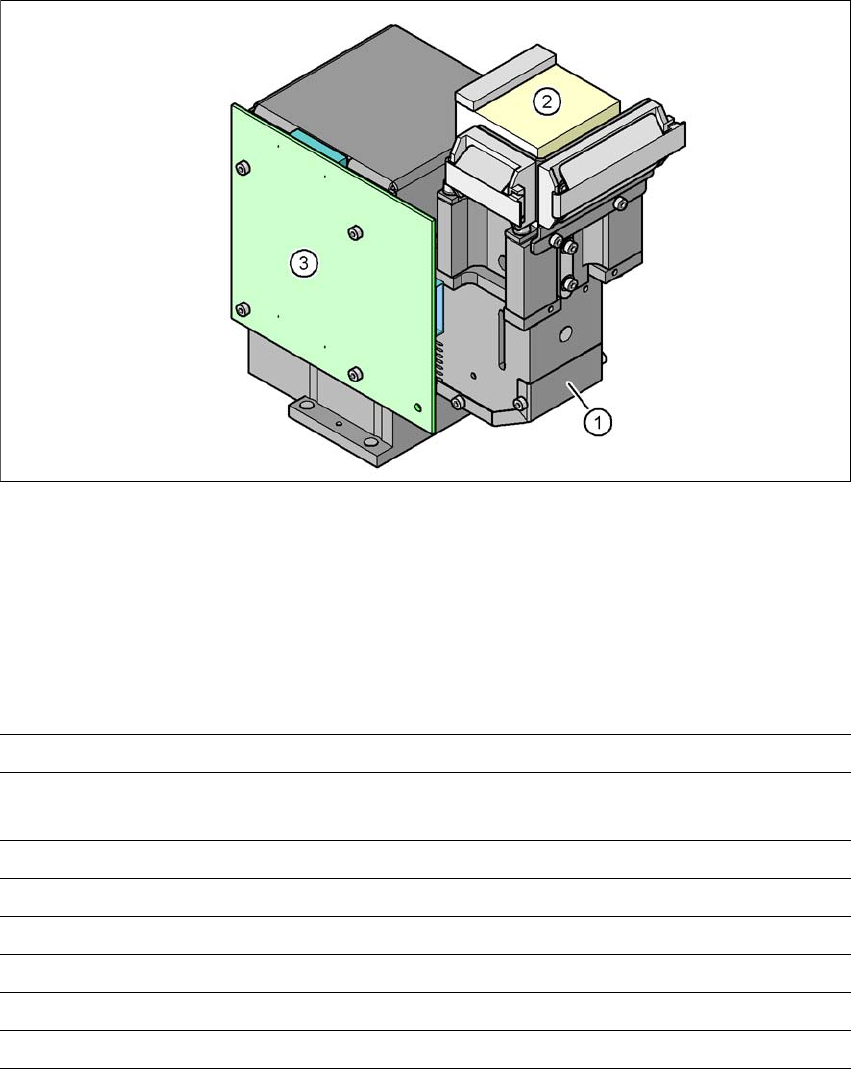

Abb. 6.12 - 1 BE-Kamera C&P, Typ 29, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
6.12.2 Technische Daten
6
BE-Maße 0,3 x 0,3 mm² bis 18,7 x 18,7 mm²
BE-Spektrum 0201 bis 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,25 mm
Min. Balldurchmesser 0,14 mm
Gesichtsfeld 32 x 32 mm²
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
