Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 Zuführmodule
157
3.10.8.11 Gurtzuführmodul 56 mm S

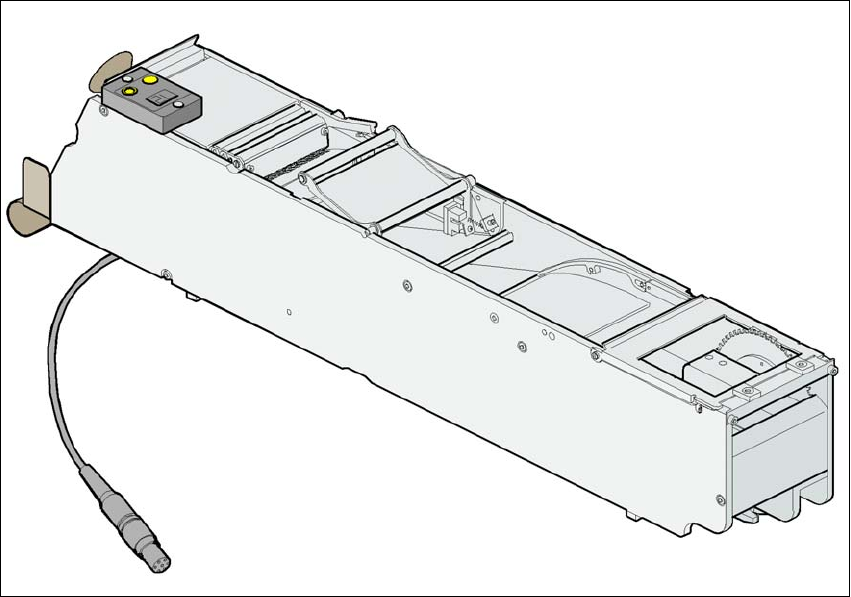

Abb. 3.10 - 11 Gurtzuführmodul 56 mm S
Artikelnummer 00141095-xx 3
Breite 66,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 2,5 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 6 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 68 mm in 4mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.10 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
158
3.10.8.12 Gurtzuführmodul 56 mm S DP für tiefe Taschen
Abb. 3.10 - 12 Gurtzuführmodul 56 mm S DP für tiefe Taschen
Artikelnummer 00141195-xx 3
Breite 66,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 2,5 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 6 3
Gurthöhe bis zu 25 mm 3
Transportschrittweite von 4 bis 68 mm in 4mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 24 mm 3
3
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 Zuführmodule
159
3.10.8.13 Gurtzuführmodul 72mm S
Abb. 3.10 - 13 Gurtzuführmodul 72 mm S
Artikelnummer 00141097-xx 3
Breite 82,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 3 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 5 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 80 mm in 4mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3
