4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
192
4.2 Infrastruktur des Aufstellungsorts
4.2.1 Empfehlungen zur Untergrundbeschaffenheit
Der Untergrund des Automaten soll fest und eben sein, denn dynamische Kräfte können beim Be-
trieb des Automaten Schwingungen am Aufstellort erzeugen. Die Größe der Schwingungen hängt
von der Unterbodenkonstruktion ab. Grundsätzlich geeignet sind, sofern die Parameter für die Bo-
denbelastung usw. eingehalten werden:
– Stahlbeton-Deckenkonstruktionen, z.B. Decken in Industriehallen
– Stahlbeton-Bodenplatten, z.B. Betonböden in nicht unterkellerten Industriehallen
– Räume mit Doppelboden, sofern in den Zwischenraum ein stabiles Fundament eingezogen
ist. Für dieses Zwischenfundament gelten die gleichen Aufstellbedingungen. Es kann aus
Stahlträgern oder aus Beton gefertigt sein.
4.2.1.1 Maschinengewicht und Bodenbelastbarkeit
Die Werte für Maschinengewichte und Bodenbelastbarkeit finden Sie in Abschnitt 3.4.1, Seite
102
.
4.2.2 Druckluftversorgung
4.2.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Maschinenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.3
, Seite 100).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
→ Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.2 Infrastruktur des Aufstellungsorts
193
4.2.2.2 Druckluftanschluss am Automaten
4

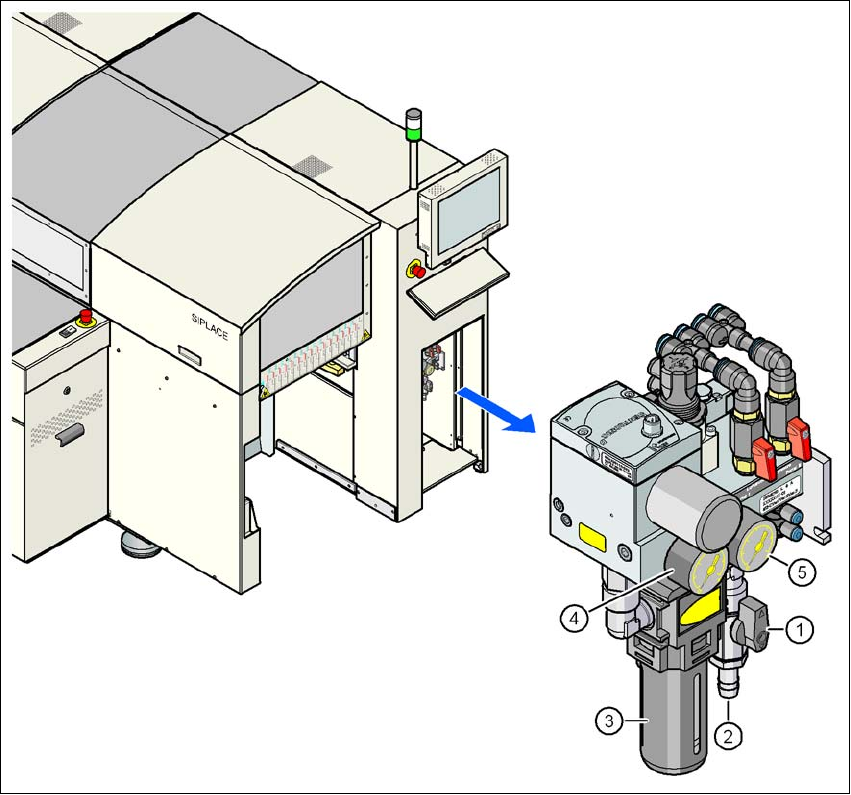

Abb. 4.2 - 1 Anschluss der Druckluftleitung
(1) Absperrhahn in Stellung "AUF"
(2) Druckluftanschluss, Solldruck: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Druckluftfilter
(4) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,52 ± 0,01 MPa (5,2 ± 0,1 bar), Anzeigebereich: 0 - 1,2 MPa (0 - 12 bar)
(5) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,02 MPa (2,5 ± 0,2 bar), Anzeigebereich: 0 - 0,6 MPa (0 - 6 bar)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
194
4.2.3 Netzversorgung
4

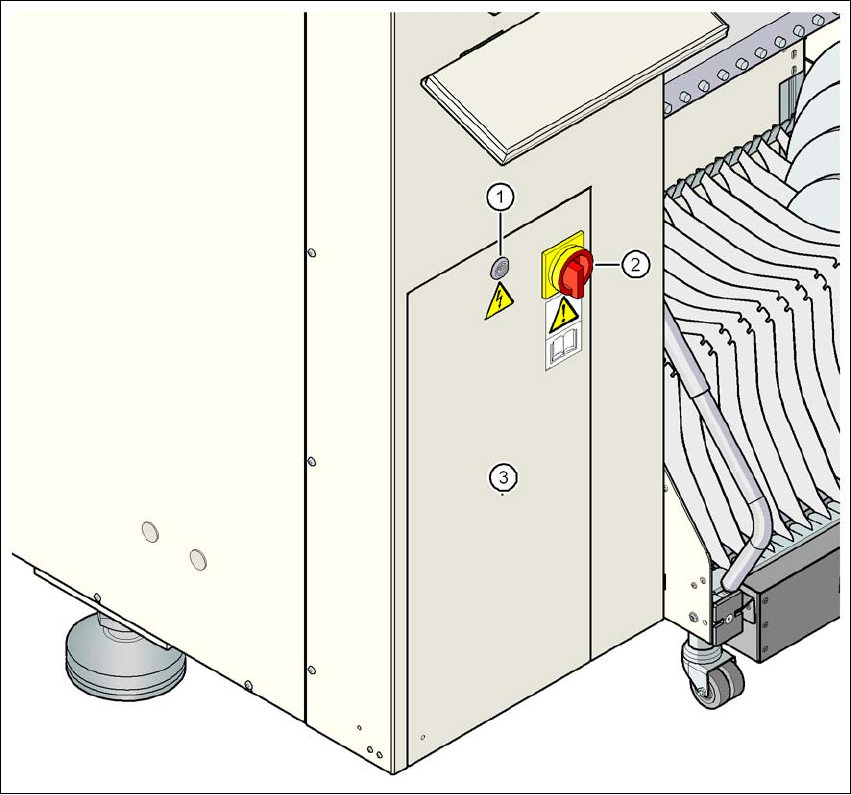

Abb. 4.2 - 2 Lage der Stromversorgung am Automaten
4
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Abdeckung
