Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen
181
3.11.7.4 Montageposition der Adapterplatte bei 950 mm LP-Transporthöhe
HINWEIS
Die Höheneinstellung des BE-Wagens ist in Abschnitt 4.4, ab Seite 216 beschrieben.
3
Abb. 3.11 - 10 Montageposition der Adapterplatte bei 950 mm LP-Transporthöhe
(1) Adapterplatte
(2) Innensechskantschraube M6x20 mit Scheibe, 4 Stück
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.11 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
182
3.11.8 Zuführmodul-Fixierung
Artikel-Nr. 00119623-xx Fördererfixierung SIPLACE HF/X/D1/D2/D3
Die Zuführmodul-Fixierung ist eine zusätzliche mechanische Sicherung. Sie verhindert ein verse-
hentliches Verrücken der Zuführmodule auf dem BE-Tisch und schließt ein Kollisionsrisiko mit
dem Bestückkopf aus.
Die Zuführmodul-Fixierung ist an der Frontseite des BE-Tisches mit Schrauben befestigt. Die
Krallen fixieren die Zuführmodul-Füße. Für jeden BE-Wagen wird eine Zuführmodul-Fixierung be-
nötigt.
3
Abb. 3.11 - 11 Zuführmodul-Fixierung
(1) Zuführmodul-Fixierung
(2) BE-Tisch
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen
183
3.11.9 Gurtabfallrutsche
3

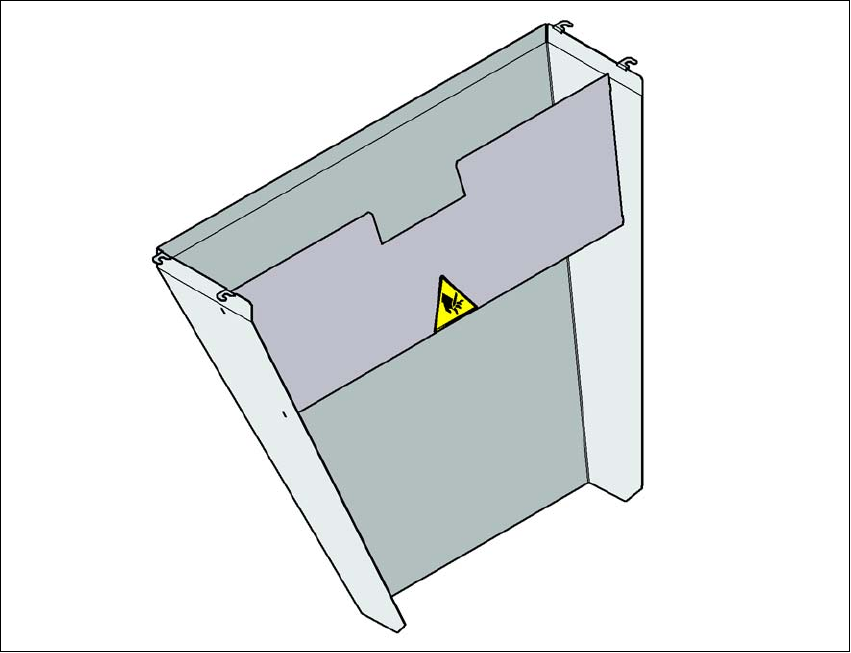

Abb. 3.11 - 12 Gurtabfallrutsche
Die Gurtabfallrutsche wird am Gurtschneidgerät eingehängt. Der vom Gurtschneidgerät zer-
kleinerte Gurtabfall gleitet auf der Gurtabfallrutsche in den Abfallbehälter des BE-Wagens.
